37
25
Den Gashebel aus
den drei Teilen
zusammenkleben und
auf die Innenseite der
Cockpitseite kleben.
37
26

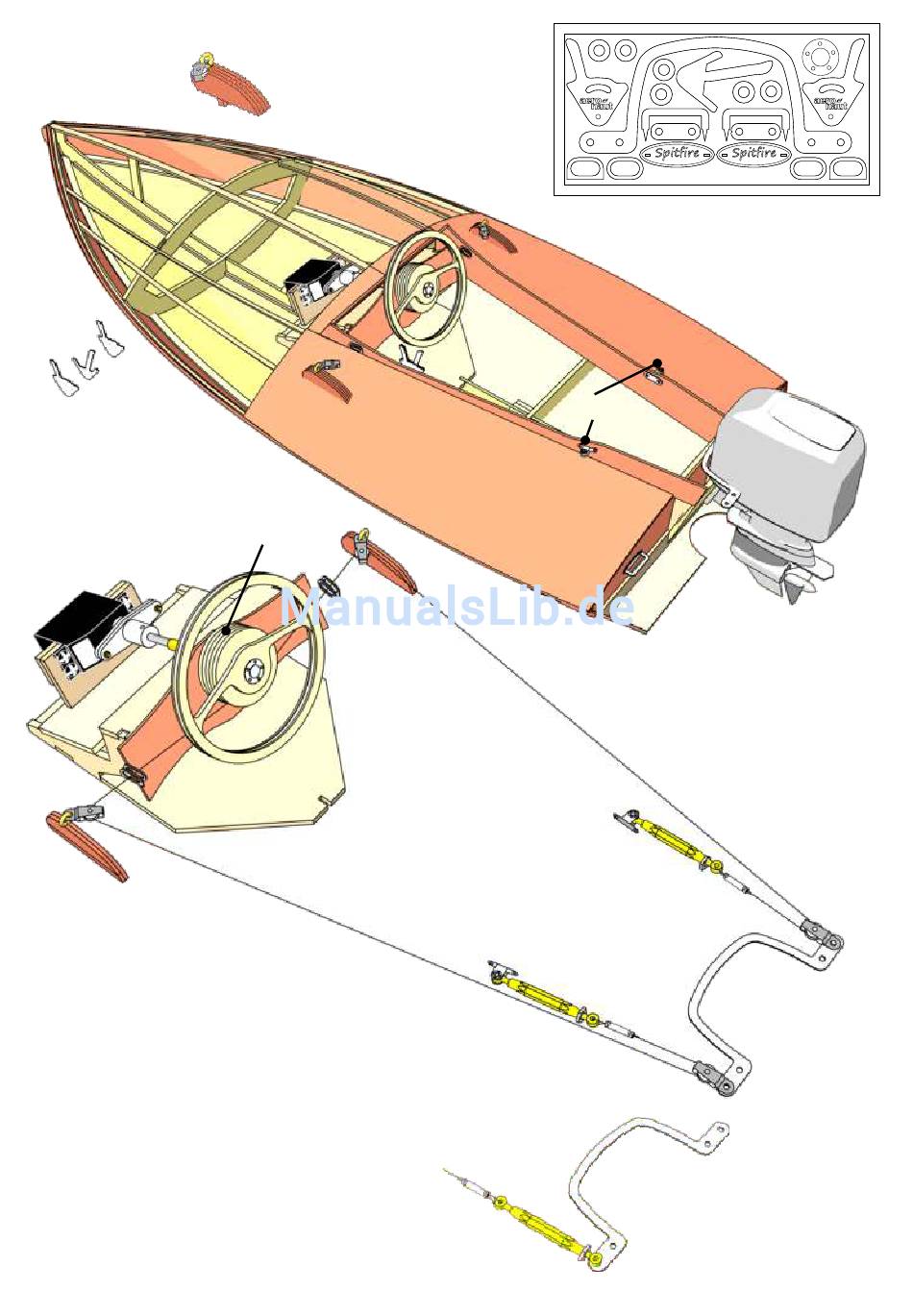

Durch das Loch des mittleren Umlenkrollenteiles
30 die Stahllitze 49 bis zur Hälfte durchziehen.
Nun je zwei Windungen rechts und links auf die
Rolle drehen. Die Stahllitze von der Unterseite der
Rolle aus durch die Öffnungen der Seitenteile 16
führen und je eine Wäscheklammer als Ballast
anbringen. Auf die Spannschraube 47 die
Kontermutter 48 drehen, die Schrauben möglichst
weit auseinander drehen und diese in den Halter
38 schrauben. Die Stahllitze durch die vordere und
hintere Rolle 37 ziehen. Die Stahllitze durch die
Hülse 50 und die Öse der Spannschraube und
wieder durch die Hülse 50 ziehen. Auf der
gegenüberliegenden Seite genauso, ausrichten
und beide Hülsen 50 mit einer Rundzange
zweimal quetschen.
23
Die Ringschraube 36 aufbiegen,
die Umlenkrolle 37 einsetzen und
36
wieder zusammenbiegen. Die
Ringschraube in den Halter 35
einkleben.
37
30
37
49
24
37
38
49
38
47
38
47
48
50
Ist der Steuerbügel vom Motor
breiter als 70 mm, muss die
Spannschraube direkt an den
Steuerbügel geschraubt werden, da
sonst der Einschlag zu klein ist. Oder
ein Servo mit 180° verwenden.
Die Beschlagteile nach diesem
Bild anschrauben und
aufkleben.
Den Steuerbügel für den Motor
Aqua Race 60 anschrauben.
48
50
37
37
