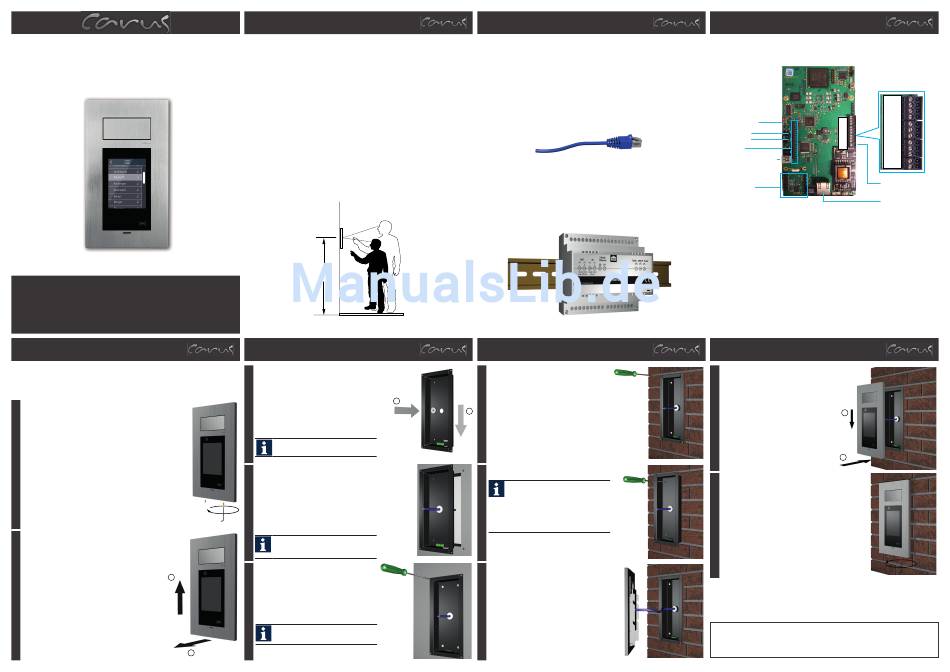

Carus ARGOS Montageanleitung

ARGOS

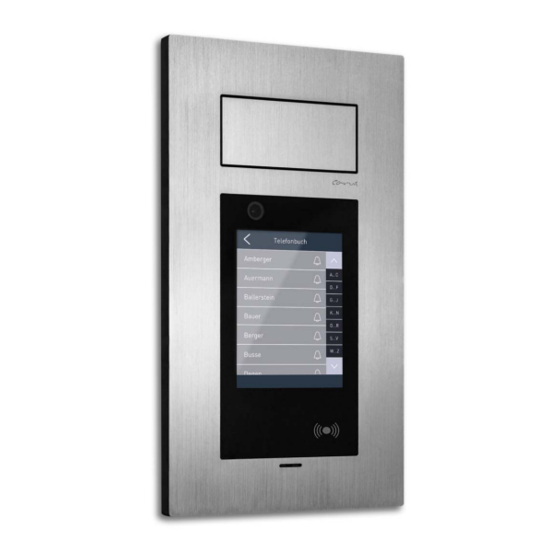

IP-Video-Außenstation
Montageanleitung
CAE3000-IP
ARGOS
2 Wandmontage
Der Wandausschnitt für die Unterputzmontage beträgt:
125 x 300 x 38 mm (H x B x T).
1
►Nehmen Sie die ARGOS-Außen-
station aus der Verpackung.
►Lösen Sie die Verriegelungs-
schrauben an der Unterseite der
ARGOS-Außenstation.
2
►Schieben Sie die Frontplatte
vorsichtig nach oben.
►Heben Sie die Frontplatte vom
Unterputzkasten ab.
►Legen Sie die Frontplatte auf
einen weichen und sauberen
1
Untergrund ab.
2
ARGOS
1 Vorbereitungen
Bitte beachten Sie genau die beschriebene Vorgehensweise für den Einbau der
ARGOS-Außenstation. Sie vermeiden so Beschädigungen und Fehlfunktionen.
1.1 Lieferumfang
• Carus ARGOS IP-Video-Außenstation (CAE3000-IP-015x)
• Montagekit mit Schrauben, Dübeln und Dichtungen
• Inbusschlüssel (SW 2.0) für die Verriegelung
• Ethernet-Kabel
• 3 RFID-Karten (grün, rot und grau)
• Wandgehäuse für Aufputz- und Unterputzmontage
• Montageanleitung
1.2 Standort
• Einsatz im Innen- und Außenbereich
(Schutzklasse IP65, -20 °C bis +60 °C Umgebungstemperatur)
1,57 m
ARGOS
3
►Setzen Sie den Dichtungs-
stopfen für das Kabel in die
gewünschte Öffnung im Unter-
putzkasten ein (1).
►Verschließen Sie die nicht 1
genutzte Kabeldurchführung mit
dem mitgelieferten Dichtungs-
stopfen (2).
Verwenden Sie die mitgelieferten Dichtstopfen.
Es bestehen keine Garantieansprüche aufgrund
einer unsachgemäßen Montage.
4 ►Zeichnen Sie mit Hilfe des
Unterputzkastens die Bohrlö-
cher an.
►Führen Sie das Kabel durch den
Dichtungsstopfen.
►Verwenden Sie für die Montage
das mitgelieferte Befestigungs-
material.
Achten Sie auf einen senkrechten Einbau des
Unterputzkastens. Nutzen Sie dazu die einge-
baute Libelle. Eine Geräteausrichtung kann
später nicht korrigiert werden.
5 Montage
5.1 Unterputzmontage in Hohlwand
Die inneren Bohrungen sind werkseitig mit
einem Dichtungsstopfen verschlossen.
ARGOS
1.3 Schnittstellen
Die beschriebenen Teile sind entweder Teil des Lieferumfangs oder stehen auf
unserer Zubehörliste. Alle Anschlüsse befinden sich auf der rückseitig montier-
ten Platine des Gerätes
1.3.1 Ethernet, Power-over-Ethernet (PoE)
Stellen Sie eine Ethernet-Verbindung über die Ethernetbuchse her.
Benutzen Sie für die Stromversorgung über das Ethernet (PoE) einen PoE-fähi-
gen Switch oder einen PoE-Injektor.
1.3.2 FEW1000 Ethernet-2-Draht-IP-Wandler
Schließen Sie die beiden Drahtenden der 2Wire-Leitung an der 2-Drahtbuchse
an. Achten Sie bei großen Entfernungen auf einen ausreichenden Leitungsquer-
schnitt.
ARGOS
5.2 Unterputzmontage in Massivwand
2
5.3 Aufputzmontage
• Verwenden Sie bei der Aufputzmontage im-
mer die inneren Bohrungen zur Befestigung
des Unterputzkastens.
• Zum anzeichnen der inneren Bohrungen,
können SIe mit einem kleinen Schraubendre-
her die Dichtstopfen durchstechen.
• Die Schrauben müssen durch die Dicht-
stopfen hindurch geschraubt werden. Eine
Abdichtung ist somit gewährleistet.
6 ►Stellen Sie die gewünschte Ver-
bindung her (siehe Kapitel 1.3).
ARGOS
1.3.3 Anschlüsse und Schraubklemmen
Die Positionen und die Anschlussbelegung ist der folgenden Abbildung zu ent-
nehmen:
GND
Trig. 2
Trig. 1
+12 V
GND
2Wire-Pairing-Taster Trig. 2 NC2
Trig. 1
+12 V NO2
NC2
2Wire-Power LED NO2 COM 2
COM 2
2Wire-Signal LED NC1
NC1
NO1
COM 1
NO1
Steckplatz für +
-
2Wire-Option COM 1
alternative Stromversorgung
verpolungssicher
(AC 20 V~ bis 40 V~ oder
DC 24 V bis 56 V)
lokale Stromversorgung
Steckplatz für
(12 V, 1 A, Gleichspannung)
RFID-Option
Ethernet-Buchse
Schalteingang 4-polig:
Die ARGOS-Außenstation verfügt über 2 Schalteingänge, die potentialfrei, d.h.
über Optokoppler geführt sind.
Auf der 4-poligen Schraubklemme befindet sich auch eine Ausgangsspannung
von +12 V, so dass kein externes Netzteil benötigt wird.
Relais 1 und Relais 2 (3-polig):
Es sind 2 getrennte Relaisausgänge vorhanden, die jeweils als Umschalter aus-
geführt sind.
Lokale Stromversorgung (2-polig):
Für Stromversorgung über (Stecker-) Netzteil (12 V, 1 A, Gleichspannung) auf
richtige Polung achten. Der Anschluss ist nicht verpolungssicher.
Die lokale Stromversorgung über Netzteil hat Priorität vor der PoE-Versorgung.
Alternative Stromversorgung über (Stecker-) Netzteil (AC 20 V~ bis 40 V~ oder DC 24 V
bis 56 V). Der Anschluss ist verpolungssicher.
ARGOS
7
►Hängen Sie die Frontplatte in die
Führungspunkte des Unterputz-
kastens.
►Schieben Sie die Frontplatte
nach unten.
2
1
8 ►Sichern Sie die Frontplatte mit
den Verriegelungsschrauben.
3 Konfiguration
Sie finden die Produktinformation und Bedienungsanleitung im Downloadcenter
auf unserer Homepage www.carus-concepts.com.
CARAUS CONCEPTS Designmanufaktur Adelheid
CARUS ist eine Marke der Adelheid 41 | 78098 Triberg
TCS TürControlSysteme AG
Telefon
Fax
E-Mail
Ausgabe: 11/2015
+
-
07722 91 77-22
07722 91 77-18
carus@tcs-germany.de
