Carus CAI 2010 Montageanleitung

Montageanleitung
Achtung
Die Innenstationen dürfen nur spannungslos montiert
und demontiert werden!
Der Tischständer ist vorkonfi guriert und muss lediglich
an eine RJ45 UAE-Dose angeschlossen werden. Bitte
beachten Sie hierzu das unter Punkt „Kabelbelegung"
abgebildete Anschlussschema! Das Gerät ist im Liefer-
zustand mit einem Abschlußwiderstand zwischen V1
und V2 versehen. Beachten bei der Installation eines
Videogerätes hierzu die Installationshinweise unter
Punkt „Abschlußwiderstand".
(1)
(2)
(3)

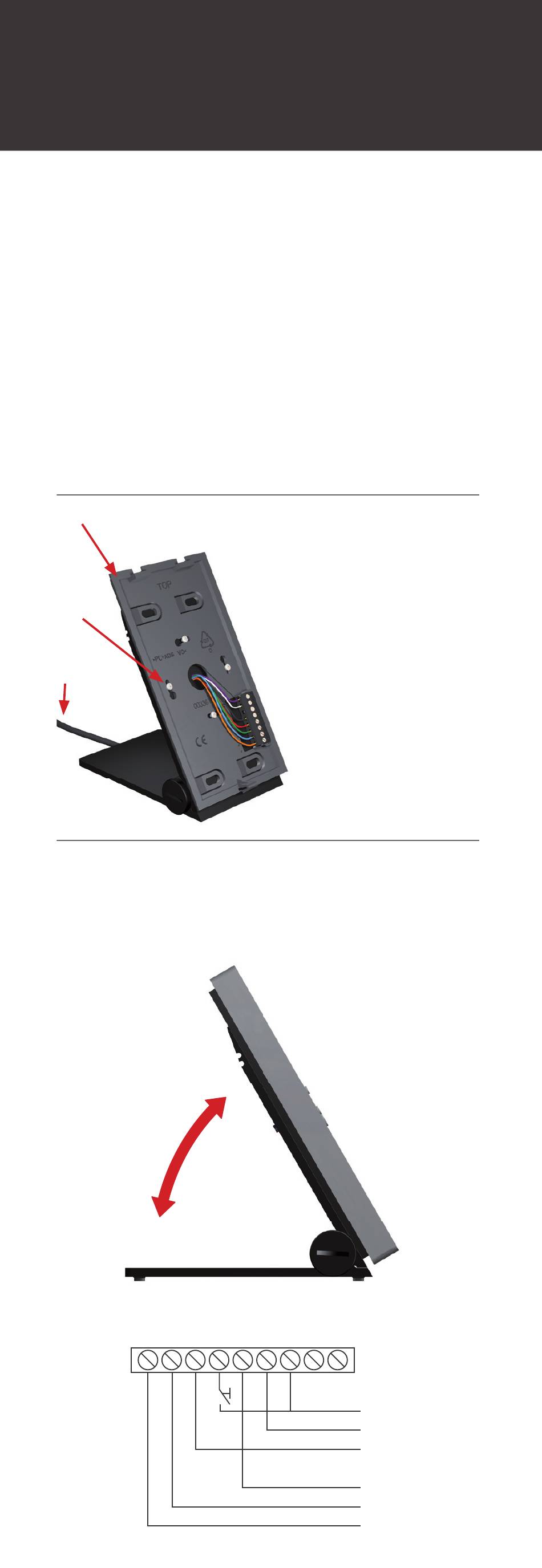

Tischständer aufrichten
Klappen Sie den Tischständer in die gewünschte Posi-
tion und fi xieren Sie die Stellung durch Festziehen der
Rändelschrauben mit der Hand.
Anschlußklemme UAE-Dose 8polig
- CAI 2010 -
max. 60°
5 4 6 3 2 1 S
ET
(1) Unterschale
(2) Schrauben / 4x
(3) Anschlußkabel (2,5 m)
a
b
P
M
V1
V2
