Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbe- triebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist. Produktinformationen sind auch im Downloadbereich unter www.carus-concepts.com verfügbar. Verwendete Symbole und Warnhinweise Symbol Signalwort Erläuterung...
Sicherheitshinweise Allgemeine Sicherheitsbestimmungen Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsan- forderungen nach DIN VDE 0100.

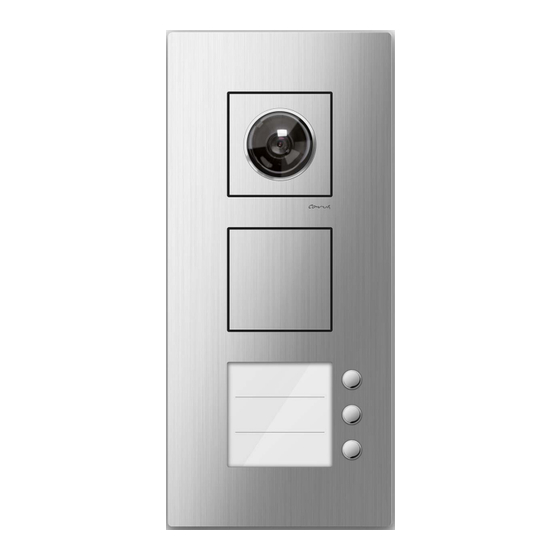

Produktbeschreibung Bestimmungsgemäßer Gebrauch Die CAE200x-015x sind Video-Außenstationen für die Verwendung im Außenbereich. Sie sind für die Aufputzmontage geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinausge- hen, übernimmt der Hersteller keine Haftung. Kurzbeschreibung Außenstation zur Aufputzmontage ...
Montage und Installation Montage Verwenden Sie für die Montage der Unterschale das Montagekit (im Lieferumfang). Kondenswasser muss ablaufen und verdunsten können. Die Öffnungen des Ablaufs für Kondens- wasser dürfen nicht verschlossen werden. Dichten Sie unter keinen Umständen das Gerät mit Silikon ab. Montageort Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 160 cm (Kamera über Fußboden, Abb.
Seite 10
► Ziehen Sie den Namensschildträger (1) heraus (Abb. 3). ► Legen Sie diesen auf eine saubere und trockene Oberfläche ab. Abb. 3: Namensschildträger entfernen Die Oberschale ist mit einer weiteren Innensechskant-Schraube mit der Unterschale verbunden. ► Schrauben Sie die Sicherungs-Innensechskant-Schraube (1) mit Hilfe des Innensechskant-Schlüssels heraus (Abb.
Unterschale montieren ► Durchstechen Sie mit einem spitzen Gegenstand die Moosgum- midichtung an der Stelle der Kabeldurchführung. ► Führen Sie das Anschlusskabel (3) durch die Kabeldurchführung (2) der Unterschale (Abb. 6). ► Montieren Sie die Unterschale mit 4 Schrauben (1) (im Lieferum- fang) an der Wand.
Oberschale befestigen ► Setzen Sie die Oberschale (1) auf die Unterschale (2) auf (Abb. 9). Die Haltewinkel müssen über die obere Kante der Unterschale greifen. ► Klappen Sie die Oberschale auf die Unterschale. Abb. 9: Montage Oberschale ► Befestigen Sie die Oberschale mit der Sicherungs- Innensechskant-Schraube (1) an der Unterschale (Abb.
Tasche im Namensschildglas (Abb. 11). Abb. 11: Namensschild wechseln Wir empfehlen, die Namensschilder auf einer beständigen Spezialfolie auszudrucken. ► Bestellen Sie Ersatzfolien direkt unter info@carus- concepts.com. Gerät schließen ► Schieben Sie den Namensschildträger in die Außenstation (siehe S. 10, Abb. 3).
Leitungen anschließen Allgemeine Hinweise Verwenden Sie den mitgelieferten Schlitz-Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen. Beachten Sie, dass keine Leitungen auf der Rückseite der Außenstation oder zwischen Ober- und Unterschale eingeklemmt werden. Schaltungsbeispiel Abb. 13: Schaltungsbeispiel Weitere Informationen finden Sie im TCS Systemhandbuch.
Inbetriebnahme ► Installieren Sie die Geräte der Anlage vollständig. ► Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss. ► V1 und V2 dürfen nicht mit P, a oder b verbunden werden. ► Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten. ►...
Klingeltaste programmieren Grundprinzip Alle TCS:BUS-Geräte besitzen eine einmalige Seriennummer. Der Klingeltaste an einer Außenstation wird die Seriennummer einer Innenstation zugeordnet. Die Zuordnung wird im EEPROM der Außenstation gespeichert. Voraussetzungen für die Programmierung: ► Stellen Sie sicher, dass der Zugang zur Innenstation in der Wohnung gewährleistet ist. ►...
Seite 17
Stellen Sie eine Sprech- Drücken Sie die zu Ein Rufton ertönt an der Außen- und Innenstation. Beenden Sie die verbindung zur Außensta- programmierende Sprechverbindung. tion her. Klingeltaste. Steuer- und Versorgungsgerät: Programmiermodus der Anlage ausschalten Drücken Sie kurz die Der Programmiermodus der Anlage ist ausgeschal- Die LED leuchtet.
Reinigung ACHTUNG! Funktionsverlust durch Kurzschluss und Korrosion. Wasser und Reinigungsmittel können in das Gerät eindringen. Elektronische Bauteile können durch Kurzschluss und Korrosion beschädigt werden. Vermeiden Sie das Eindringen von Wasser und Reinigungsmitteln in das Gerät. Reinigen Sie das Gerät mit einem trockenen oder angefeuchteten Tuch. ACHTUNG! Beschädigung der Geräteoberfläche.
Konformität Konformitätserklärungen sind abrufbar unter www.tcsag.de, Downloads, Handelsinformationen. Entsorgungshinweise Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zu- ständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung. Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an.
