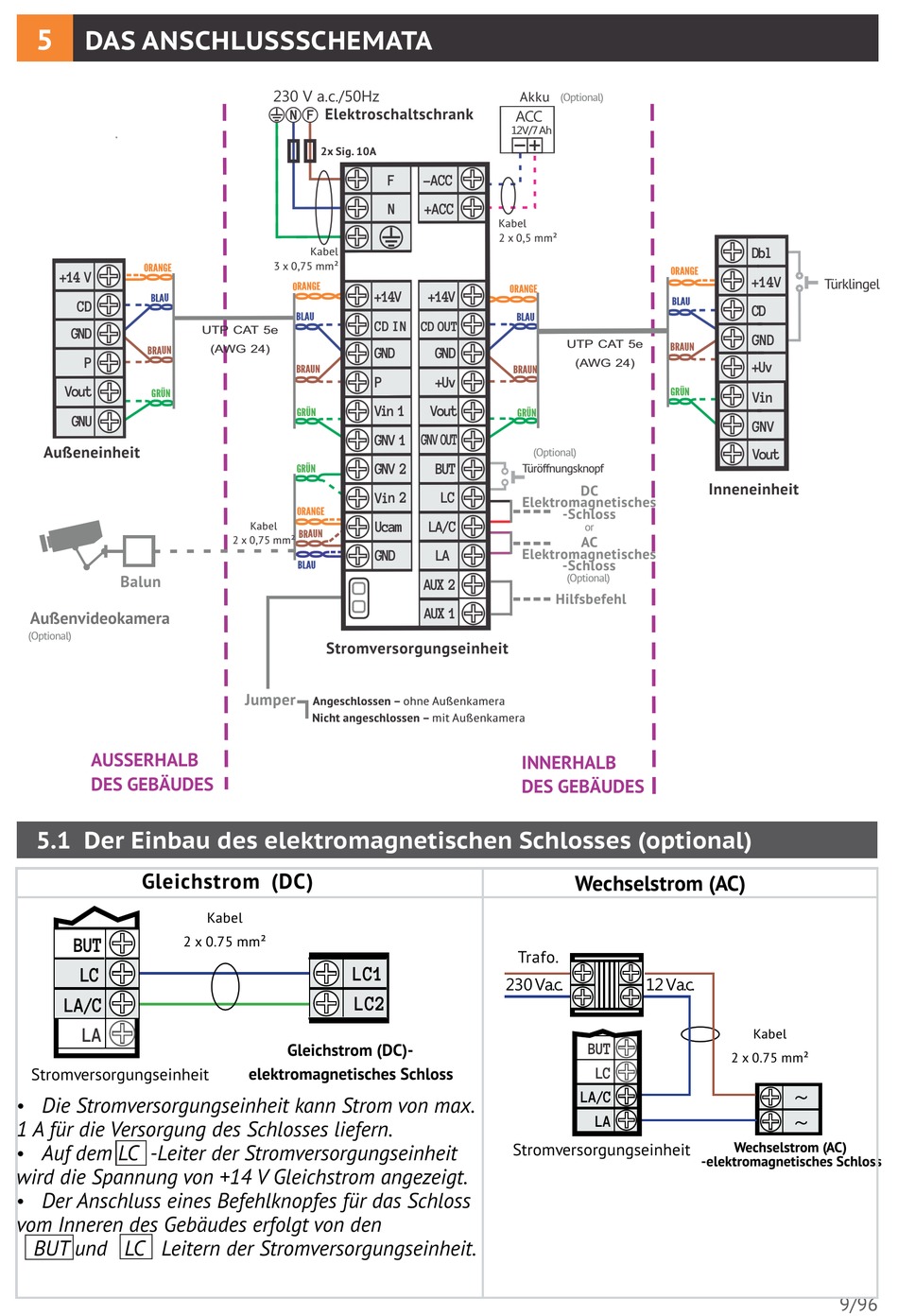

DAS ANSCHLUSSSCHEMATA

Außeneinheit
Balun
Außenvideokamera
(Optional)
AUSSERHALB
DES GEBÄUDES
5.1 Der Einbau des elektromagnetischen Schlosses (optional)
Gleichstrom (DC)
2 x 0.75 mm²
BUT
LC
LA/C
LA
Stromversorgungseinheit
Die Stromversorgungseinheit kann Strom von max.

1 A für die Versorgung des Schlosses liefern.
Auf dem LC -Leiter der Stromversorgungseinheit

wird die Spannung von +14 V Gleichstrom angezeigt.
Der Anschluss eines Befehlknopfes für das Schloss

vom Inneren des Gebäudes erfolgt von den
BUT und LC Leitern der Stromversorgungseinheit.
Kabel
3 x 0,75 mm²
Kabel
2 x 0,75 mm²
Stromversorgungseinheit
Jumper
Angeschlossen – ohne Außenkamera
Nicht angeschlossen – mit Außenkamera
Kabel
LC1
LC2
Gleichstrom (DC)-
elektromagnetisches Schloss
Akku
12V/7 Ah
Kabel
2 x 0,5 mm²
(Optional)
Türöffnungsknopf
Elektromagnetisches
Elektromagnetisches
SCU.VDN.xxy
INNERHALB
DES GEBÄUDES
Trafo.
230 Va.c.
Stromversorgungseinheit
(Optional)
Inneneinheit
DC
-Schloss
or
AC
-Schloss
(Optional)
Hilfsbefehl
Wechselstrom (AC)
12 Va.c.
BUT
LC
LA/C
LA
-elektromagnetisches Schloss
Türklingel
Kabel
2 x 0.75 mm²
Wechselstrom (AC)
