- Seite 1 advanced 1 Fam. advanced 2 Fam. BENUTZERHANDBUCH Videoaußeneinheiten 1 – 5 Familien 4 DRAHT -Türsprechanlage advanced 3 Fam. advanced 5 Fam.
-
Seite 2: Sicherheitshinweise
Inhalt Schaltplan für zusätzliche Außeneinheiten Sicherheitshinweise Beschreibung der Touch Line Videoaußeneinheiten Schaltplan für zusätzliche Videokameras Empfohlene Kabel. Programmieren und Löschen der RFID-Karten Installation der Touch Line Videoaußeneinheiten. Wartung Schaltpläne für 1 - 5 Familien Konformitätserklärung. Garantie. Sicherheitshinweise Das Gerät NICHT mit 110 - 230 V AC betreiben! Schlagen Sie NICHT mit harten Gegenständen auf die Glasscheibe! Berühren Sie das Produkt NICHT, wenn der Glasschirm zerbrochen ist. -
Seite 3: Verwendung

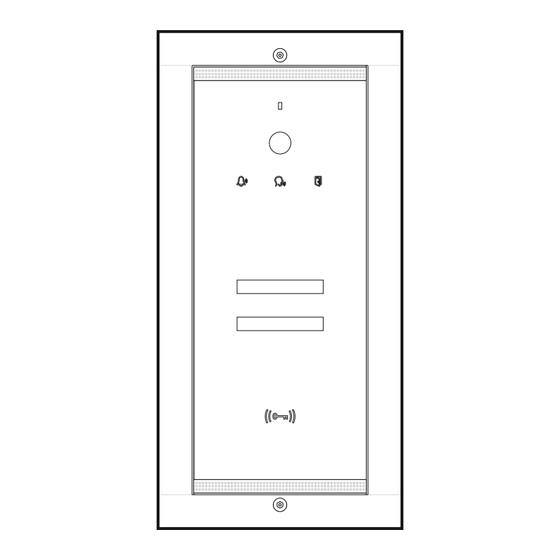

Verwendung Torx-Schraube befestigen Mikrofon LEDs (Tag und Nacht weiße Beleuchtung) Orientierbare Videokamera LEDs signalisieren den Status während der Verwendung Fam 5 Fam 4 Touch-Taste mit dem Namen Fam 1 Fam 3 der Familie Fam 2 Fam 1 Präsenzsensoren RFID-Leser. Lautsprecher Torx-Schraube befestigen 1 Fam. - Seite 4 Kabel-System Für Strecken zwischen 150 Lm und 250 Lm ist es verbindlich der Twisted-Pair-Kabeltyp UTP/ FTP cat5e (AWG24) or UTP/ FTP cat6 (AWG23) zu benutzen. 20-25mm 20-25mm Panel Vout Montage an der Wand - Unterputz 50mm ≈20 cm Montage an der Wand - Aufputz 33mm...
- Seite 5 Hängen Sie das Modul ab und fügen Sie Montieren Sie das Familiennamensmodul zurück. Namensschilder hinzu. Orientierung der Videokamera 175 cm 175 cm 175 cm 130 cm 130 cm 130 cm 115 cm 115 cm 115 cm...
-
Seite 6: Unterputz
Elektrische Anschlüsse der Außeneinheit Montage der Außeneinheit an der Wand Unterputz Aufputz Torx Torx Torx Wichtig: Bei beiden Befestigungsarten werden die Torx-Schrauben zur Befestigung der Außeneinheiten an der Wand sehr gut angezogen, um zu verhindern, dass sich die Diebstahlwarnanlage auslöst. -
Seite 7: Schaltpläne Für 1 - 5 Familien
Schaltpläne für 1 - 5 Familien 1 Familie LOCK Außeneinheit SUPPLY LOCK GEERDETE STECKDOSE EXIT 110/230Va.c. 50/60Hz Vout1 SCU.VDR03.BLG14 OTHER VIDEO AUX1 AUX2 OUT1 OUT2 OUT3 Fam. 1 (Adresse 1) AUßEN INNEN Vcam AUX1 max.12Ah/12V AUX2 Doorbell GONG 2 Familien LOCK SUPPLY Außeneinheit... - Seite 8 3 Familien...
- Seite 9 5 Familien...
-
Seite 10: Schaltplan Für Zusätzliche Außeneinheiten
Schaltplan für zusätzliche Außeneinheiten Wichtig: Eine VPA-Außeneinheit und eine SCU werden an jedem Eingang montiert. Zu einer oder mehreren Familien 110Va.c. 110Va.c. 110Va.c. 110Va.c. 230Va.c. 230Va.c. 230Va.c. 230Va.c. SCU1 SCU2 SCU3 SCU4 PROG PROG PROG PROG SCU.VDR03.BLG34 SCU.VDR03.BLG34 SCU.VDR03.BLG34 SCU.VDR03.BLG34 OUT1 OUT1 OUT1... -
Seite 11: Programmieren Und Löschen Der Rfid-Karten
Schaltplan für zusätzliche Videokameras Video- selektorbox Außeneinheit PROG SCU.VDR03.BLG34 Vout OUT1 Programmieren und Löschen der RFID-Karten Manuelle Programmierung der RFID Karten In Werkeinstellung sind keine Zugangs-Karten in die Außeneinheiten eingelernt. Um nach der Installation Zugang zum Gebäude zu erhalten, müssen die RFID-Karten in der Außeneinheit programmiert werden. Die gesamte Konfiguration ist bereits installiert und unter Spannung gesetzt. -
Seite 12: Wartung
Wartung Die Touch Line-Außeneinheiten müssen von korrosiven Substanzen, Kalk und Schlägen ferngehalten werden. Verwenden Sie zum Reinigen der Glasscheiben ein sauberes Tuch und eine spezielle Lösung für die Glasreinigung. Bei Renovierungsarbeiten müssen die Komponenten der Touch Line- Videotürsprechanlage mit Plastikfolie geschützt. Lösen Sie die elektrischen Anschlüsse der Komponenten der Touch Line-Videotürsprechanlage NICHT. - Seite 16 BELLCOME is a trademark of ELECTRA Group - No. 013502646 - EUIPO - Alicante, Spain BELLCOME/ELECTRA products are registered as Industrial Models - EUIPO - Alicante, Spain The products are The products contain UL-compliant The products are manufactured under CE certified.
