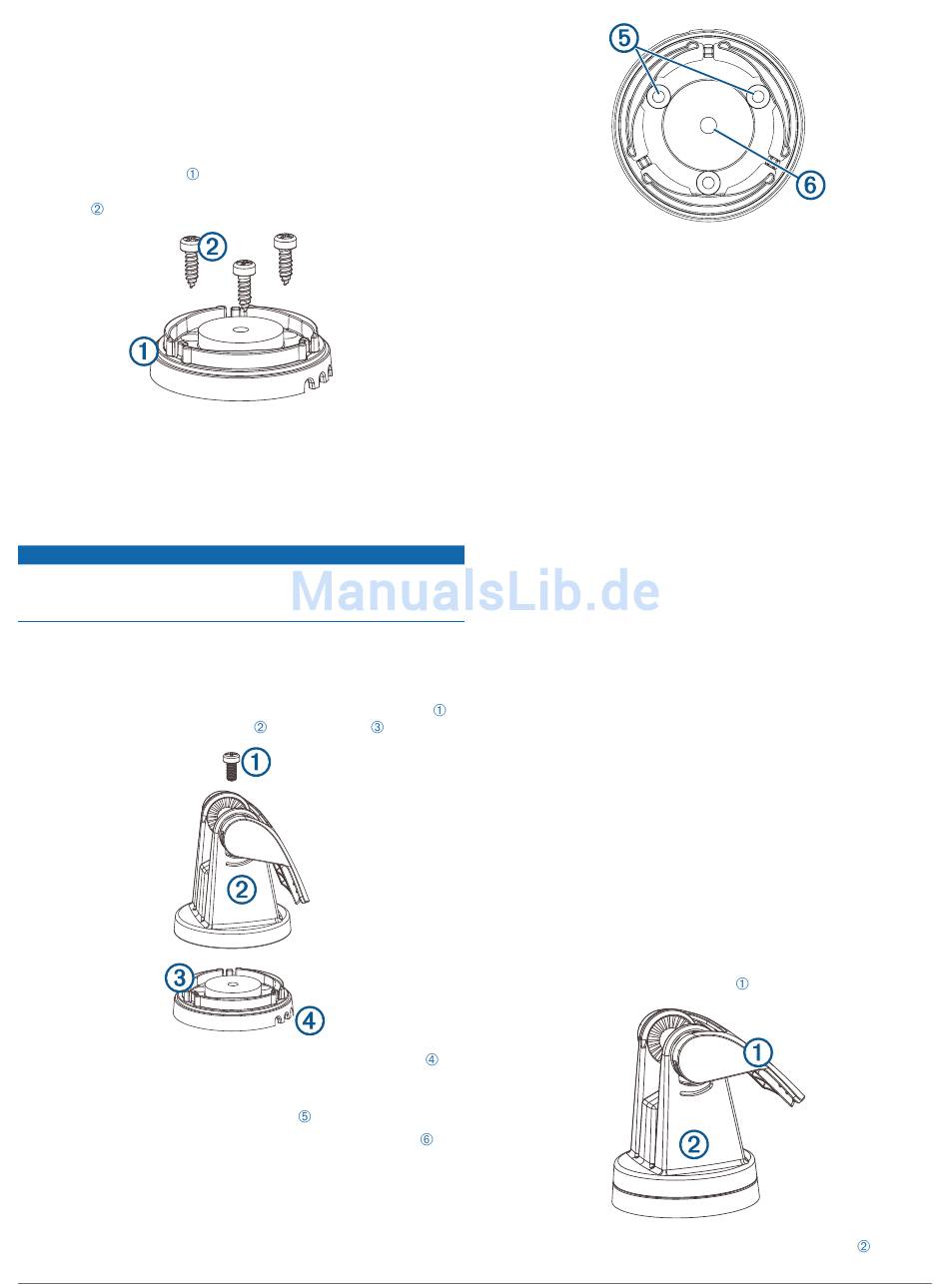

Montieren des Schwenkfußes
Befestigen der Schwenkhalterung ohne Verlegen der
Kabel durch die Halterung
Führen Sie diese Schritte nur aus, wenn Sie die
Stromversorgungs- und Schwingerkabel nicht unter der
Montagefläche und durch den Schwenkfuß der Halterung
verlegen.
1
Setzen Sie die Basis
befestigen Sie sie mit den entsprechenden Schrauben oder
Bolzen
.
2
Setzen Sie die Schwenkhalterung auf die Basis, und drehen
Sie die Kreuzschlitzschraube (10 mm, M6 × 1) wieder ein.
3
Versiegeln Sie die Kabeldurchführungslöcher mit
seetauglichem Dichtungsmittel.
Vorbereitung zum Durchführen der Kabel unter der
Montagefläche
Verwenden Sie Flachkopfschrauben oder -bolzen, um den
Schwenkfuß der Halterung zu befestigen. Senkkopfschrauben
oder -bolzen führen zu Beschädigungen des Schwenkfußes.
Bevor Sie den Schwenkfuß der Halterung vorbereiten können,
müssen Sie den Montageort bestimmen und festlegen, ob Sie
die Befestigung mit Schrauben oder Bolzen durchführen
werden.
1
Entfernen Sie die Kreuzschlitzschraube (10 mm, M6 x 1)
und nehmen Sie die Halterung
2
Drehen Sie die Basis so, dass die Durchführungslöcher
richtig ausgerichtet sind.
3
Verwenden Sie die Basis als Schablone, und kennzeichnen
Sie die Positionen der Vorbohrungen
4
Kennzeichnen Sie das Loch für die Kabeldurchführung
2
auf die Montagefläche, und
HINWEIS
von der Basis
.
5
Bringen Sie mit dem entsprechenden Bohrer für den
Montagesatz die drei Vorbohrungen an.
6
Bringen Sie mit einem 16-mm-Bohrer (
Kabelführungsloch an.
Befestigen der Schwenkhalterung mit Verlegung der
Kabel durch die Halterung
Führen Sie diese Schritte nur aus, wenn Sie die
Stromversorgungs- und Schwingerkabel unter der
Montagefläche und durch den Schwenkfuß der Halterung
verlegen.
1
Führen Sie die Kabel durch das 16 mm (
in der Mitte, das Sie gebohrt haben, um die Kabel unter der
Montagefläche zu verlegen.
2
Setzen Sie die Basis auf die Montagefläche.
3
Führen Sie die Kabel durch die Kabeldurchführungslöcher.
4
Befestigen Sie die Basis locker mit den entsprechenden
Schrauben oder Bolzen.
5
Setzen Sie die Schwenkhalterung auf die Basis, befestigen
sie sie jedoch nicht.
6
Setzen Sie die Halterung oder das Gerät in die
Schwenkhalterung ein
Halterung, Seite
7
Ziehen Sie einen ausreichenden Teil der Stromversorgungs-
und Schwingerkabel heraus, damit die Halterung voll an die
,
gewünschten Positionen geschwenkt werden kann, wenn die
.
Kabel angeschlossen sind.
8
Entfernen Sie die Halterung und die Schwenkhalterung von
der Basis.
9
Tragen Sie seewassertaugliches Dichtungsmittel auf das
5
16 mm (
Kabeldurchführungslöcher auf.
10
Befestigen Sie die Basis sicher, indem Sie die
entsprechenden Schrauben oder Bolzen anziehen.
11
Setzen Sie die Schwenkhalterung auf die Basis, und
befestigen Sie sie mit der mitgelieferten
Kreuzschlitzschraube (10 mm, M6 × 1).
Montieren der Halterung in der Schwenkhalterung
1
Ziehen Sie den Sicherungshebel
.
2
Setzen Sie die Halterung in die Schwenkhalterung
(Einsetzen des Geräts in die
4).
/
Zoll) große Loch in der Mitte und auf die
8
5
/
Zoll) das
8
5
/
Zoll) große Loch
8
nach oben.
ein.
