Garmin Zumo 660 Installationsanweisungen

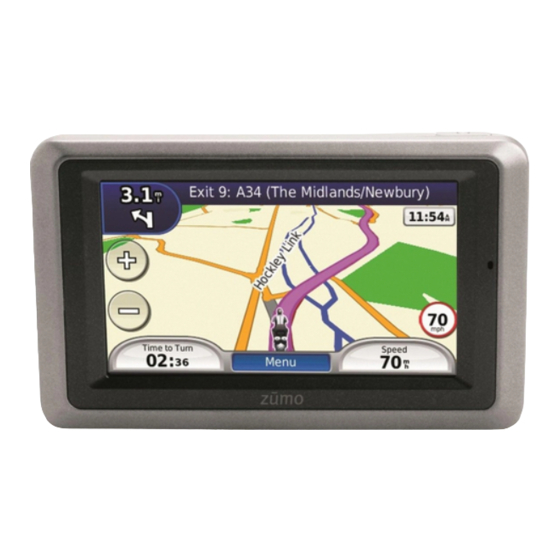

Installationsanweisungen für den zūmo 660
Anbringen des zūmo am Motorrad
Warnung: Eine fehlerhafte Verkabelung des Netzkabels mit Blankdrähten kann Schäden
an Fahrzeug oder Batterie sowie Verletzungen nach sich ziehen. Garmin empfiehlt daher
dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung
mit elektrischen Anlagen hat.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen in der Anleitung
Wichtige Sicherheits- und Produktinformationen, die dem Produkt beiliegt.
Schritt 1: Anschließen der Halterung an die
Stromversorgung
Wählen Sie basierend auf verfügbaren Stromquellen und einer sicheren Kabelführung eine
geeignete und sichere Position für die Anbringung des zūmo am Motorrad aus.
Halterung
Netzkabel
Mikrofonanschluss (2,5 mm)
Schritt 2: Anbringen der Basis-Lenkerhalterung
Im Lieferumfang des zūmo sind Zubehörteile für zwei Möglichkeiten der Anbringung
am Lenker enthalten. Für eine benutzerspezifische Montage ist möglicherweise zusätzliche
Hardware erforderlich (www.ram-mount.com).
A) So installieren Sie den U-Bolzen und die Basis-Lenkerhalterung:
1. Legen Sie den U-Bolzen um die Lenkstange, und führen Sie die Enden durch die Basis-
Lenkerhalterung.
2. Ziehen Sie die Muttern an, damit die Basis sicher befestigt ist. Ziehen Sie sie jedoch nicht
zu fest an.
HinWeis: Es wird ein Drehmoment von 5,65 Nm (50 lbs/Zoll) empfohlen. Das maximale
Drehmoment beträgt 9,04 Nm (80 lbs/Zoll).
Lenker
Kopfhörer-/Audioanschluss (3,5 mm)
Blankdrähte mit Inline-
Sicherung für Anschluss
an die Stromversorgung
(für Verkehrsfunkempfänger)
Basis-Lenkerhalterung
U-Bolzen
Mini-USB-Anschluss
