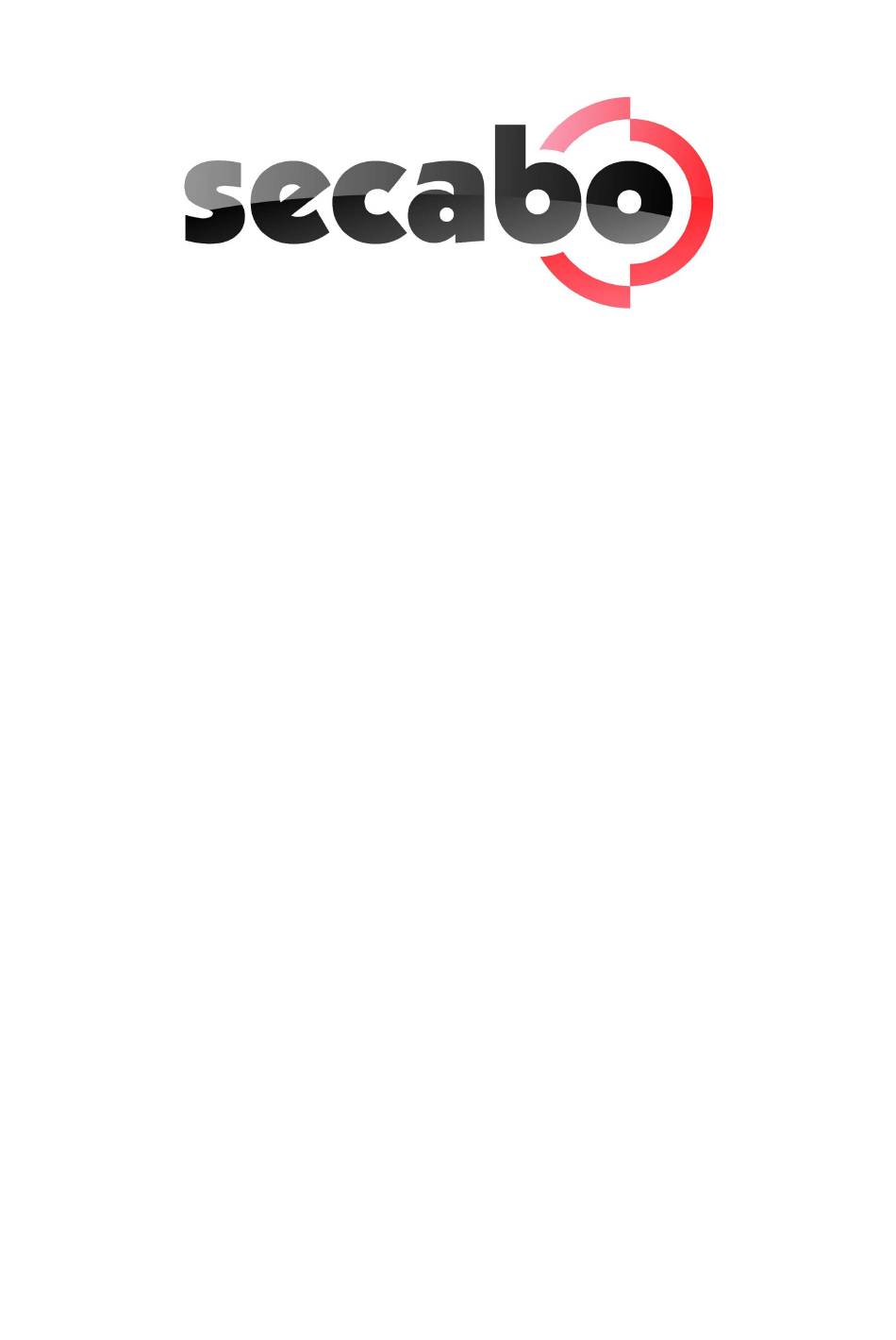

BEDIENUNGSANLEITUNG
für die Transferpressen
Secabo TC 2, TC 5 und TC 7
Herzlichen Glückwunsch zum Kauf Ihrer Secabo Transferpresse!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie
sich bitte diese Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der
schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der
technischen Daten und der Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die
durch die Benutzung dieses Produktes entstehen.
Version 1.5 (22.02.2011)
Werbung
Verwandte Anleitungen für Secabo TC 2
Inhaltszusammenfassung für Secabo TC 2
- Seite 1 Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.5 (22.02.2011)
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis 1 1 1 1 Vorsichtsmaßnahmen........ Vorsichtsmaßnahmen ..........................3 3 3 3 Vorsichtsmaßnahmen Vorsichtsmaßnahmen ................................2 2 2 2 Lieferumfang........ Lieferumfang ..............................4 4 4 4 Lieferumfang Lieferumfang ........
- Seite 3 • Öffnen Sie niemals das Gehäuse und nehmen Sie selbst keine Änderungen am Gerät vor. • Sollte nach ausdrücklicher Aufforderung des Secabo Kundendienstes die Öffnung der Heizplatten-Abdeckung nötig sein, so wird empfohlen, dabei einen Atemschutz zu tragen und die darin befindliche Dämmwolle mit Handschuhen anzufassen.
- Seite 4 Lieferumfang Bitte überprüfen Sie gleich zu Beginn, ob die folgenden Dinge vollständig geliefert wurden: Artikel Menge Transferpresse 230V Anschlusskabel 1 Bedienungsanleitung 1...
- Seite 5 Gerätbeschreibung a) Sicherung b) Kippschalter c) Arbeitsfläche d) Presshebel e) Zeitcontroller f) Temperaturcontroller g) Heizplatte...
- Seite 6 Controller Anzeige während Transfer Istwert Leuchten wenn Sollwert der Temperatur erreicht ist Temperatureinheit Blinken abwechselnd während des Aufheizens Sollwert Zähler für durchgeführte Transfervorgänge Wert verringern Zähler auf Null zurücksetzen, Wert erhöhen „START“ Button drücken - Heizvorgang startet „STOP“ Button erneut drücken - Heizvorgang stoppt...
- Seite 7 Bedienung • Entfernen Sie den Magnetklebestreifen am Presshebel. • Schließen Sie die Transferpresse mit dem mitgelieferten Anschlusskabel an einer 230V Steckdose an. • Mit dem roten Kippschalter schalten Sie die Presse ein. • In beiden Controllern leuchtet „STOP“. • Der Sollwert „SV“ und der Istwert „PV“ leuchten auf, der Sollwert kann nun an den jeweiligen Controllern eingestellt werden.
- Seite 8 Wartung und Reinigung Alle Wartungsarbeiten sollen unbedingt in ausgeschaltetem und abgekühltem Zustand der Presse durchgeführt werden. Der Stecker muss vorher aus der Steckdose gezogen werden. Führen Sie Wartungsarbeiten nur nach Rücksprache mit unserem technischen Support durch. Die Presse sollte regelmäßig mit einem weichen Tuch und einem milden Haushaltsreiniger Kleberückständen etc.
- Seite 9 Empfohlene Zeiten und Temperaturen Diese Werte gelten nur als Richtwerte, können von Material zu Material variieren und sind unbedingt vor dem Pressen zu überprüfen. Material Material Temperatur Temperatur Druck Druck Zeit Zeit Material Material Temperatur Temperatur Druck Druck Zeit Zeit Flockfolie Flockfolie Flockfolie...
- Seite 10 Wichtiger H Wichtiger H Wichtiger H Wichtiger Hinweis: inweis: inweis: Vor jeder Produktion sollten eigene Tests mit den jeweiligen inweis: Transfermaterialien und Trägermedien hergestellt werden. Die oben genanten Werte sowie Herstellerangaben sind jeweils nur Anhaltspunkte. Waschbeständigkeit und Verhalten beim Transfer müssen jeweils in eigenen Tests ermittelt werden. Eine Garantie kann aus den empfohlenen Werten nicht abgeleitet werden.
- Seite 11 Technische Daten Transferpresse Transferpresse Secabo TC 2 Transferpresse Transferpresse Clam Transferpresse, Klappresse Größe Arbeitsfläche Größe Arbeitsfläche 28cm x 38cm Größe Arbeitsfläche Größe Arbeitsfläche Klappwinkel Klappwinkel 0° - 50° Klappwinkel Klappwinkel Max. Max. Max. Max. Temperatur Temperatur Temperatur Temperatur 260°C Max. Zeitvorwahl Max.
- Seite 12 Transferpresse Transferpresse Transferpresse Transferpresse Secabo TC 5 Clam Transferpresse, Klappresse Größe Arbeitsfläche Größe Arbeitsfläche 38cm x 38cm Größe Arbeitsfläche Größe Arbeitsfläche Klappwinkel Klappwinkel 0° - 50° Klappwinkel Klappwinkel Max. Max. Max. Max. Temperatur Temperatur Temperatur Temperatur 260°C Max. Zeitvorwahl Max. Zeitvorwahl 9999s Max.
- Seite 13 Transferpresse Transferpresse Transferpresse Transferpresse Secabo TC 7 Clam Transferpresse, Klappresse Größe Arbeitsfläche Größe Arbeitsfläche 41cm x 51cm Größe Arbeitsfläche Größe Arbeitsfläche Klappwinkel Klappwinkel 0° - 50° Klappwinkel Klappwinkel Max. Max. Max. Max. Temperatur Temperatur Temperatur Temperatur 260°C Max. Zeitvorw Max. Zeitvorwahl 9999s Max.
- Seite 14 98/37/EC Directive on machinery (from 2009-12-29: 2006/42/EC) Norm / Standard: EN 60204-1:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 6-8, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH, www.secabo.com, Hochstatt 6-8, 85283 Wolnzach, Deutschland...
