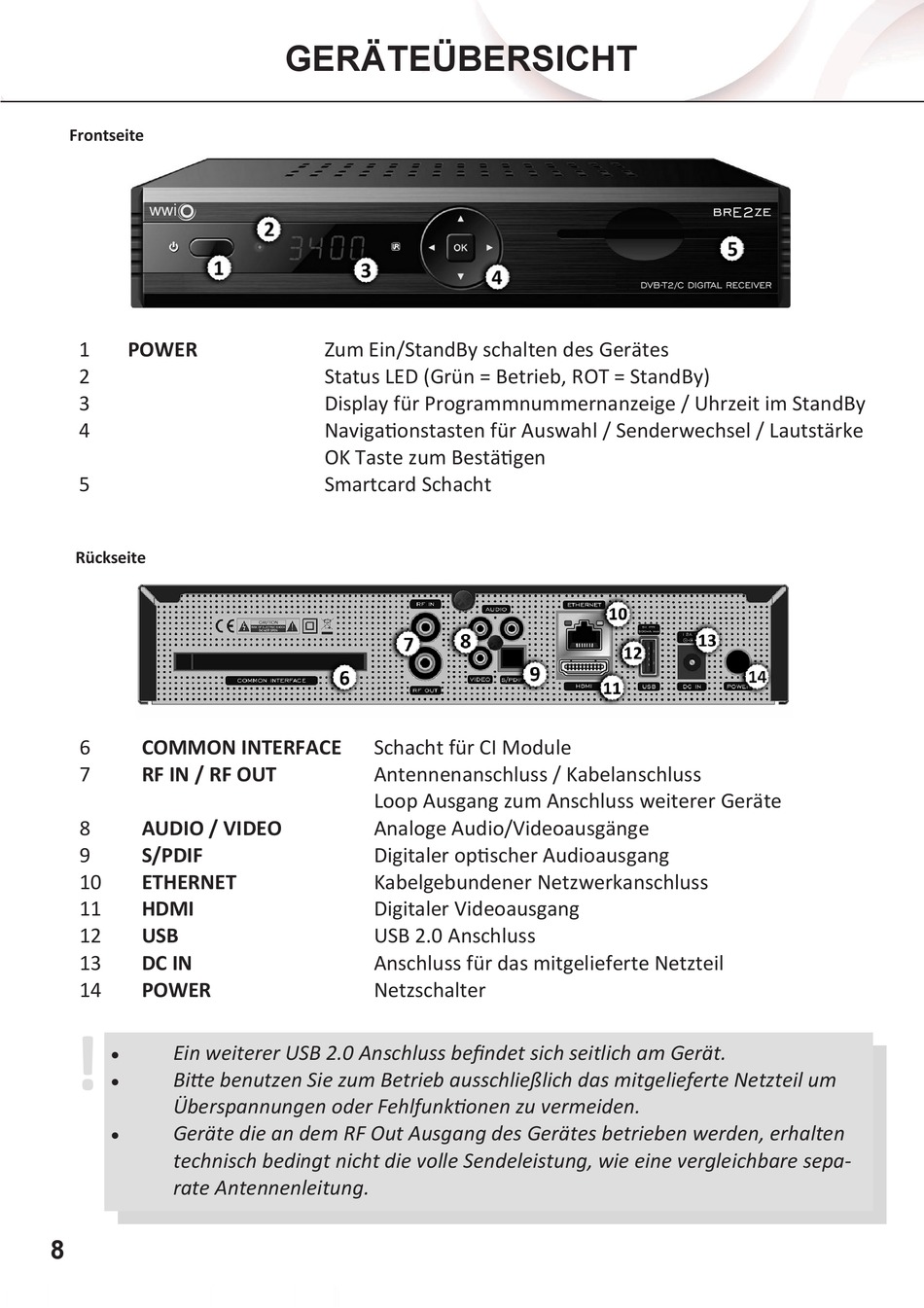

Geräteübersicht; Common Interface - WWIO BRE2ZE Bedienungsanleitung

Frontseite
1 POWER
2
3
4
5
Rückseite
6

COMMON INTERFACE

7 RF IN / RF OUT
8 AUDIO / VIDEO
9 S/PDIF
10 ETHERNET
11 HDMI
12 USB
13 DC IN
14 POWER
!

Ein weiterer USB 2.0 Anschluss befindet sich seitlich am Gerät.

Bitte benutzen Sie zum Betrieb ausschließlich das mitgelieferte Netzteil um
Überspannungen oder Fehlfunktionen zu vermeiden.

Geräte die an dem RF Out Ausgang des Gerätes betrieben werden, erhalten
technisch bedingt nicht die volle Sendeleistung, wie eine vergleichbare sepa-
rate Antennenleitung.
8
GERÄTEÜBERSICHT
Zum Ein/StandBy schalten des Gerätes
Status LED (Grün = Betrieb, ROT = StandBy)
Display für Programmnummernanzeige / Uhrzeit im StandBy
Navigationstasten für Auswahl / Senderwechsel / Lautstärke
OK Taste zum Bestätigen
Smartcard Schacht
Schacht für CI Module
Antennenanschluss / Kabelanschluss
Loop Ausgang zum Anschluss weiterer Geräte
Analoge Audio/Videoausgänge
Digitaler optischer Audioausgang
Kabelgebundener Netzwerkanschluss
Digitaler Videoausgang
USB 2.0 Anschluss
Anschluss für das mitgelieferte Netzteil
Netzschalter
