Anschließen

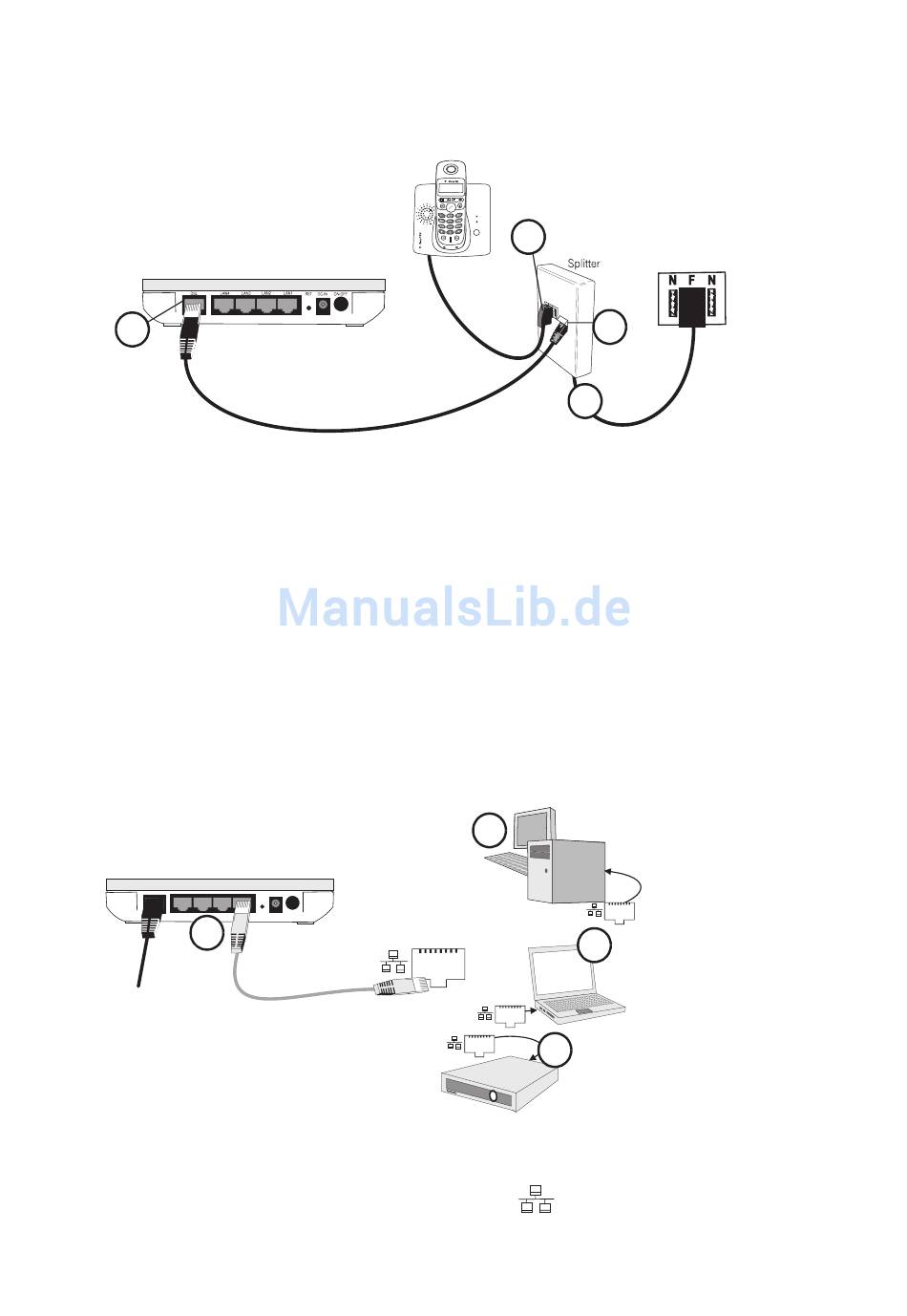

Stellen Sie den Speedport 300 an der vorgesehenen Stelle auf.
1
Anschluss an die DSL-Buchse des Splitters
2
Anschluss des Splitters an die Telefonanschlussdose: Entfernen Sie alle eventuell vorhandenen Ste-
cker aus der Wanddose für den Telefonanschluss. Stecken Sie den Stecker (TAE) des Splitter-Anschluss-
kabels (1) in die mittlere der Buchsen der Telefonanschlussdose.
Anschluss des Speedport 300 an die DSL-Buchse des Splitters: Stecken Sie einen der beiden Stecker
des grauen Ethernetkabels in die mit T-DSL gekennzeichnete Buchse (2) an der Rückseite des Routers.
Den anderen Stecker stecken Sie in die Ethernet-Buchse am Splitter (3). Reicht die Länge des mitgeliefer-
ten Kabels nicht aus, können Sie z. B. in einem T-Punkt in Ihrer Nähe oder im Fachhandel ein
bel Typ Cat 5
in der gewünschten Länge erwerben.
Anschluss eines Telefons: An den konventionellen TAE-Buchsen des Splitters (4) können Sie Geräte
anschließen, die vorrangig nicht dem Datenverkehr dienen, z. B. Telefon, Fax oder Nebenstellenanlagen.
Wie Sie solche Geräte anschließen, entnehmen Sie der entsprechenden Bedienungsanleitung.
2
Anschluss von Netzwerk-Clients oder an ein lokales, kabelgebundenes Netz (LAN)
DSL
LAN4
LAN3
LAN2
LAN1
1
Zum Splitter
Anschluss von Netzwerk-Clients oder an ein LAN: Stecken Sie einen Stecker des gelben Ethernetkabels
in eine der mit LAN (LAN1 bis LAN4) gekennzeichnete Buchsen (1) an der Rückseite des Gerätes. Den
anderen Stecker stecken Sie in die mit dem Netzwerksymbol
Gerät, das Sie im Netz einbinden möchten. Wo sich diese Buchse befindet ist abhängig vom Gerätetyp, -
modell und oft auch vom Modellalter:
RST
DC-IN
ON-OFF
4
3
1
2
Arbeitsplatzrechner
3
Notebook
4
MediaReceiver, Spielekonsole
versehene Ethernet-Buchse an dem
Ethernetka-
