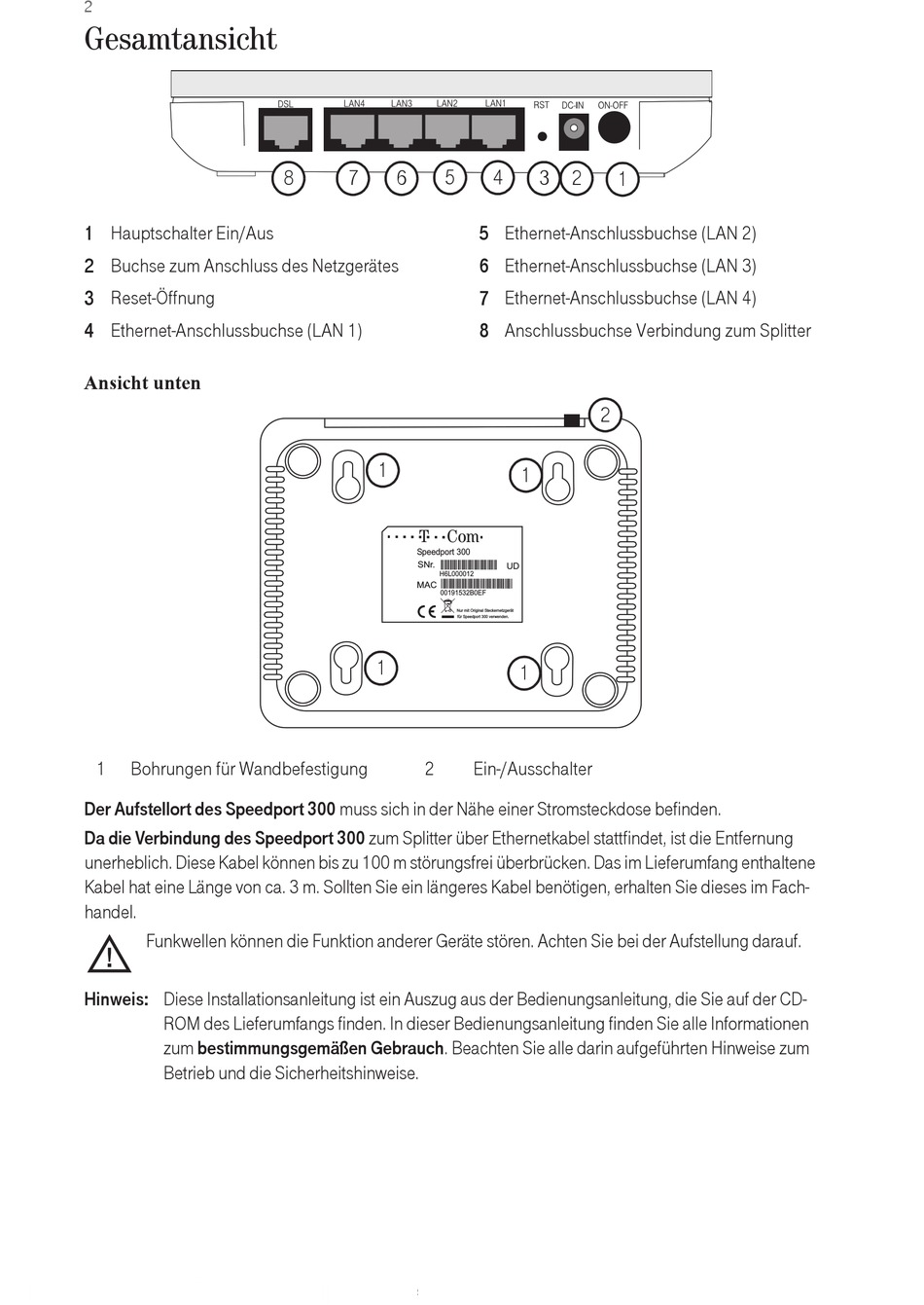

Gesamtansicht
1
Hauptschalter Ein/Aus
2
Buchse zum Anschluss des Netzgerätes
3
Reset-Öffnung
4
Ethernet-Anschlussbuchse (LAN 1)
Ansicht unten
1
Bohrungen für Wandbefestigung
Der Aufstellort des Speedport 300 muss sich in der Nähe einer Stromsteckdose befinden.
Da die Verbindung des Speedport 300 zum Splitter über Ethernetkabel stattfindet, ist die Entfernung
unerheblich. Diese Kabel können bis zu 100 m störungsfrei überbrücken. Das im Lieferumfang enthaltene
Kabel hat eine Länge von ca. 3 m. Sollten Sie ein längeres Kabel benötigen, erhalten Sie dieses im Fach-
handel.
Funkwellen können die Funktion anderer Geräte stören. Achten Sie bei der Aufstellung darauf.
Hinweis: Diese Installationsanleitung ist ein Auszug aus der Bedienungsanleitung, die Sie auf der CD-
ROM des Lieferumfangs finden. In dieser Bedienungsanleitung finden Sie alle Informationen
zum bestimmungsgemäßen Gebrauch. Beachten Sie alle darin aufgeführten Hinweise zum
Betrieb und die Sicherheitshinweise.
