Kapazitätsmessung
Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn der Messung die
Spannungsfreiheit der Schaltung bzw. des elektrischen Bauteiles.
1. Drehen Sie die den Funktionsschalter (9) auf die CAP -Position.
2. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
3. Halten Sie die Prüfleitungen an den entsprechenden Kondensator.
4. Lesen Sie den Wert im Display ab
Frequenz- und Schließwinkelmessung
1. Drehen Sie die den Funktionsschalter (9) auf die Hz / % -Position.
2. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
3. Wählen Sie über die Hz / %-Taste (8) die gewünschte Funktion
4. Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte
5. Lesen Sie den Wert im Display ab

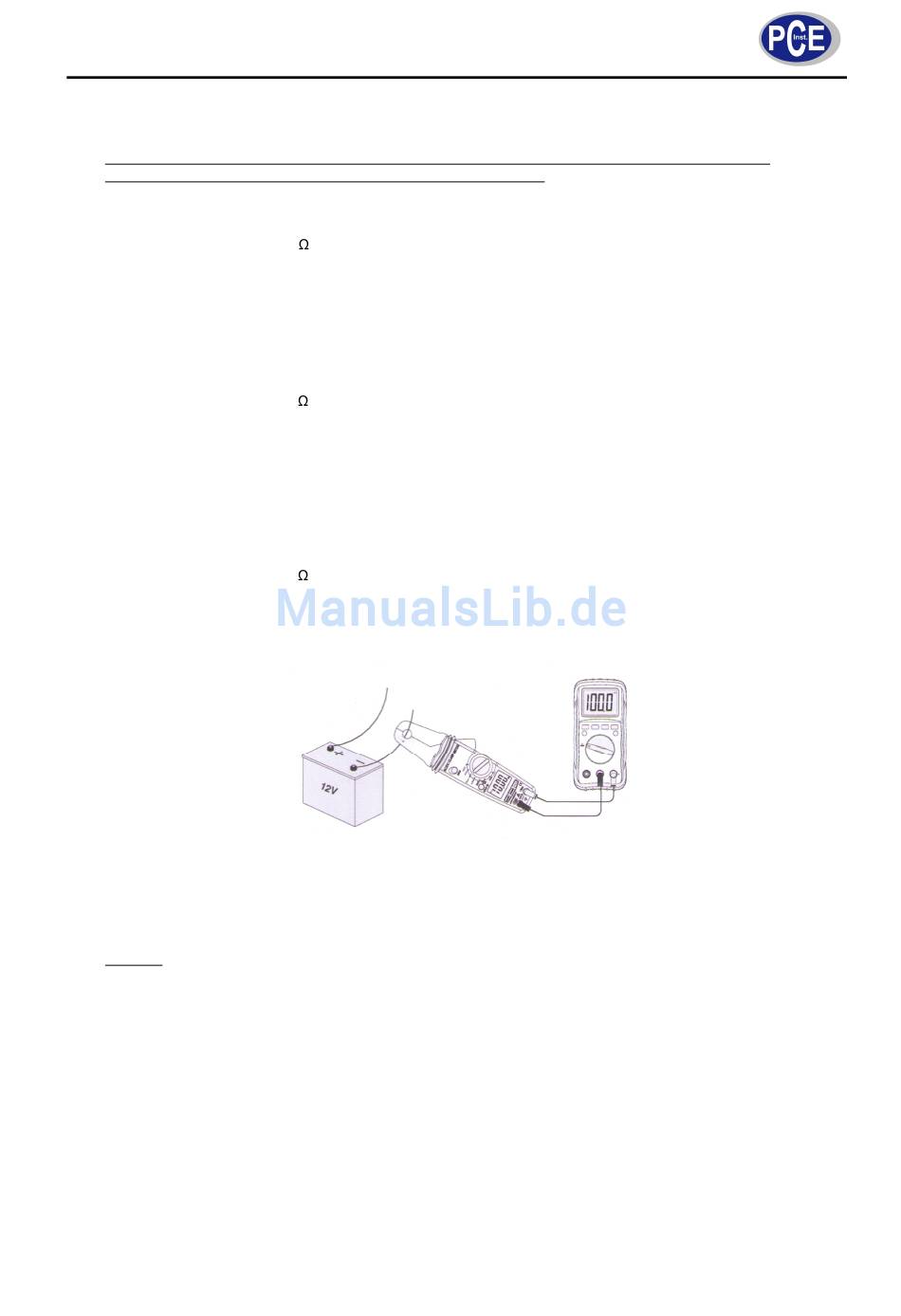

Analogausgang
1. Drehen Sie die den Funktionsschalter (9) auf die gewünschte DC A- oder AC A-Position.
2. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
3. Stecken Sie die Testkabel in ein Multimeter oder Oszilloskop.
4. Stellen Sie das Multimeter in das Sie die Testkabel stecken auf Spannungsmessung.
5. Umklammern Sie die zu untersuchende Leitung mit der Stromzange. (nur eine Ader).
6. Lesen Sie das analoge Spannungssignal an dem Multimeter oder Oszilloskop ab.
Data-Hold-Funktion
Mit der Hold-Taste (5) können Sie den aktuellen Messwert im Display „einfrieren". Wenn die Hold-Funktion
aktiviert ist erschein ein Hold-Symbol im Display. Ein erneuter Druck auf die Hold-Taste und Sie gelangen in
den normalen Messmodus zurück.
Hinweis: Diese Funktion wird auch beim Einschalten der Hintergrundbeleuchtung aktiviert. Über einen erneuten
Druck auf die Hold-Taste können Sie diese Funktion wieder aus schalten.
Hintergrundbeleuchtung
Wenn Sie die Hold-Taste (5) für länger als eine Sekunde halten schalten Sie die Displaybeleuchtung ein oder
aus. Diese Funktion schaltet auch die Data-Hold-Funktion ein. Um diese wieder aus zu schalten, drücken Sie
die Hold-Taste erneut.
Zero-Taste
Diese dient dem Setzen des Nullpunktes und des Offsets während der AC Strom- und der Kapazitätsmessung.
BETRIEBSANLEITUNG
Hz-Buchse.
Hz-Buchse.
Hz-Buchse.
