Bedienung

AC/DC Strommessung
Wichtig: Zur Vermeidung eines elektrischen Schlages,
seien Sie bei Messungen an Spannungsführende Teile
überaus vorsichtig!
1. Stellen Sie sicher, dass die Testkabel nicht im Gerät
stecken, wenn Sie die Strommessung durchführen möchten.
2. Wählen Sie mit dem Funktionsdrehschalter (9) den Bereich
80 A DC / 4 A DC, 80 A AC oder 4 A AC je nach Einsatzzweck.
Wenn Sie den Bereich nicht genau kennen, wählen Sie zuerst
den größeren Bereich und dann gegebenenfalls den kleineren
Messbereich.
3. Für die Messung unter Gleichstrom drücken Sie die Zero-Taste (4)

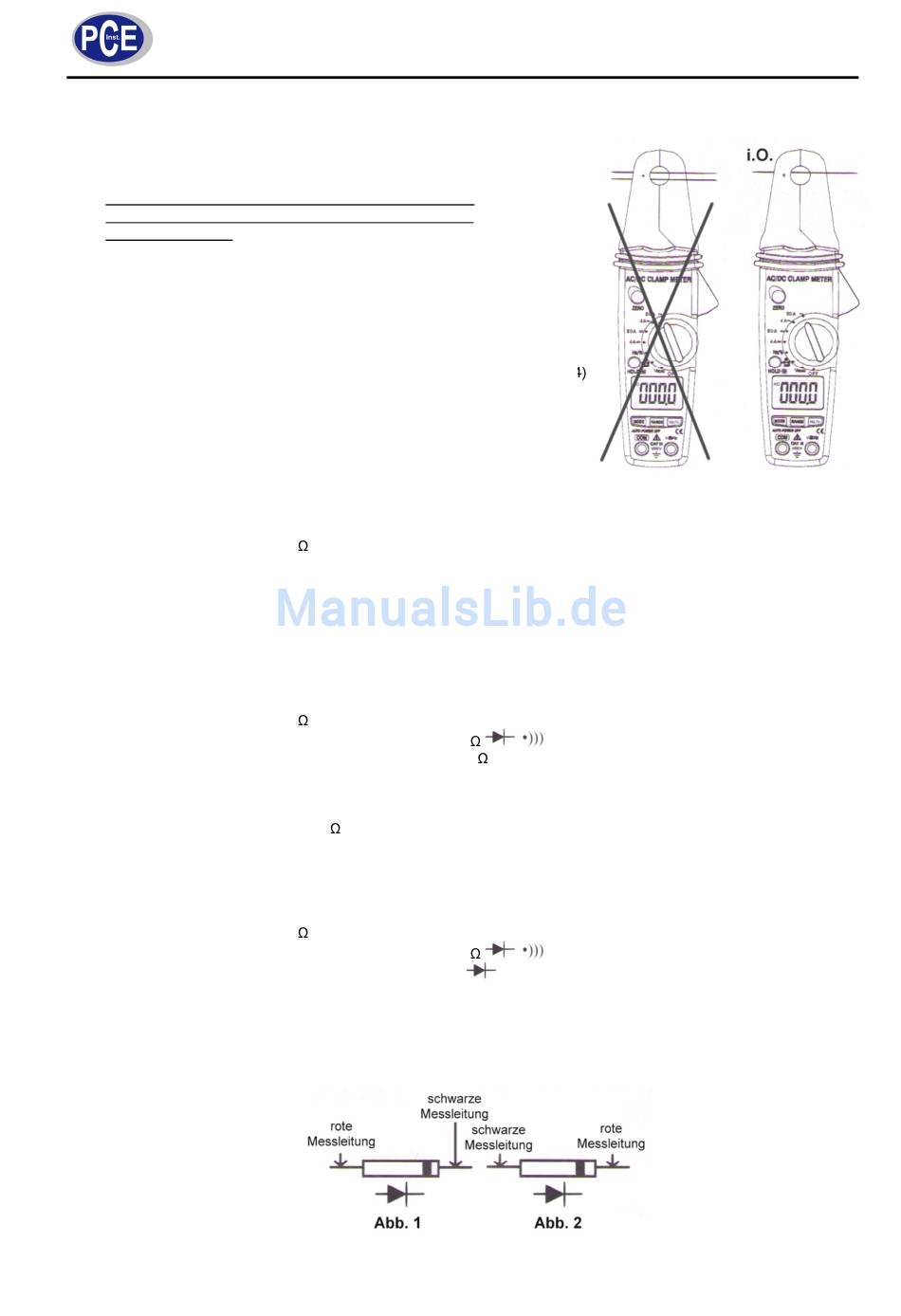

4. Öffnen Sie mit der Taste (2) die Stromzange und führen Sie
den zu messenden Stromleiter (nur eine Ader!!!) wie in der Ab-
bildung dargestellt durch die Stromzange.
5. Lesen Sie im Display der Messzange den Wert ab.
AC/DC Spannungsmessung
1. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
2. Drehen Sie die den Funktionsschalter (9) auf die V-Position.
3. Wählen Sie AC oder DC mit der Mode-Taste (6).
4. Bringen Sie die Spitzen der Testkabel parallel in den zu messenden Stromkreislauf ein.
5. Lesen Sie im Display den Wert ab.
Widerstand- und Durchgangsprüfung
1. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
2. Drehen Sie die den Funktionsschalter (9) auf die
3. Drücken Sie die Mode-Taste (6) so häufig bis das -Symbol für die Widerstandsmessung erscheint.
4. Bringen Sie die Spitzen der Messleitung an der zu messenden Stelle an. Es wird empfohlen den restlichen
Stromkreislauf abzuklemmen damit dieser das Messergebnis nicht verfälscht.
5. Für die Widerstandsmessung können Sie den Wert auf dem Display ablesen.
6. Wenn der Widerstand <150
Diodentest
1. Stecken Sie die Testkabel in die entsprechenden Buchsen. Das schwarze Kabel in die COM-Buchse und
das rote Kabel in die V
2. Drehen Sie die den Funktionsschalter (9) auf die
3. Drücken Sie die Mode-Taste (6) so häufig bis das
4. Bringen Sie die Spitzen der Messleitung an die Diode an. In Durchgangsrichtung wird bei einer nicht
defekten Diode die vorwärtsgerichtete Diodenspannung zwischen 0,4 Volt und 0,7 Volt angezeigt (Abb. 1).
Bei einem Kurzschluss wird ein Wert nahe „0" angezeigt, bei einer offenen Schaltung wird „OL" angezeigt.
5. Bei der Rückwärtsmessung (Abb. 2) erscheint bei einer „guten" Diode „OL" im Display. Bei einer defekten
Diode wird ein Wert von „0" angezeigt. Bei einer Diodenprüfung sollten immer beide Prüfrichtungen
durchgeführt werden.
BETRIEBSANLEITUNG
Hz-Buchse.
Hz-Buchse.
ist, ertönt ein Summer, dieses dient der Durchgangsprüfung.
Hz-Buchse.
7
-Position.
-Position.
-Symbol für den Diodentest scheint.
