Anzeige-/Bedienungselemente; Funktionsbeschreibung Interne Anzeigeelemente - Vestamatic Markise Funk WS Montage- Und Bedienungsanleitung

83300811 G1.qxd 09.02.01

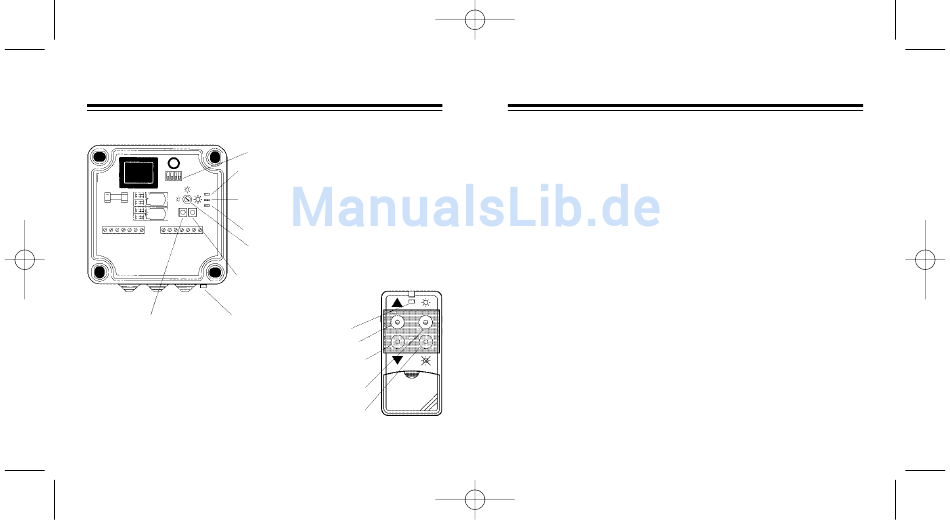

Markise Funk WS
DIP-Schalter
Einstellung Windgrenzwert
Taster SW1
Programmieren des Funksenders externe LED
Bedientaste „Einfahren" Einfahren der Beschattung
Bedientaste „Ausfahren" Ausfahren der Beschattung
11:43 Seite 9

Anzeige-/Bedienungselemente

grüne LED
Anzeige: Steuerbefehl wird erkannt
rote LED
Anzeige: Windgrenzwert überschritten
Windmesser Kabelbruch
gelbe LED
Anzeige: Programmieren des Funksenders
Potentiometer
Einstellung Sonnengrenzwert
Handsender
Taster SW2
Löschen des programmierten
Funksenders
LED
Bedientaste „Automatik"
Bedientaste „Hand"
- 9 -

Funktionsbeschreibung interne Anzeigeelemente

Grüne LED blinkt: Steuerbefehl durch Funksender oder Bedientaster wird empfan-
gen und ausgeführt, sofern die rote LED nicht leuchtet oder
blinkt.
Rote LED leuchtet: Windalarm – der voreingestellte Grenzwert der Windge-
schwindigkeit ist überschritten. Die Beschattung wird unverzüg-
lich eingefahren. Sie kann in keinem Fall ausgefahren werden
bis der Grenzwert der Windgeschwindigkeit unterschritten ist
und die Sicherheits-Verzögerungszeit (16 Minuten) ununter-
brochen abgelaufen ist.
Rote LED blinkt: Kabelbrucherkennung aktiv – es wurde kein Windmesser
angeschlossen oder die Anschlussleitung des Windmessers ist
unterbrochen. Die Beschattung wird unverzüglich eingefahren.
Sie kann in keinem Fall ausgefahren werden. Bitte beauftra-
gen Sie in diesem Fall einen Fachbetrieb mit der Überprüfung
des Windmessers und den entsprechenden Leitungsverbin-
dungen.
Gelbe LED blinkt Programmiermodus eingeschaltet – es kann ein Funksender
langsam: programmiert (d.h. der Vestamatic Markise Funk WS
zugeordnet) werden oder die Programmierung des Funksenders
kann gelöscht werden.
Gelbe LED blinkt Programmiermodus abgeschlossen – die Programmierung
schnell: oder das Löschen des programmierten Funksenders ist abge-
schlossen und gespeichert.
