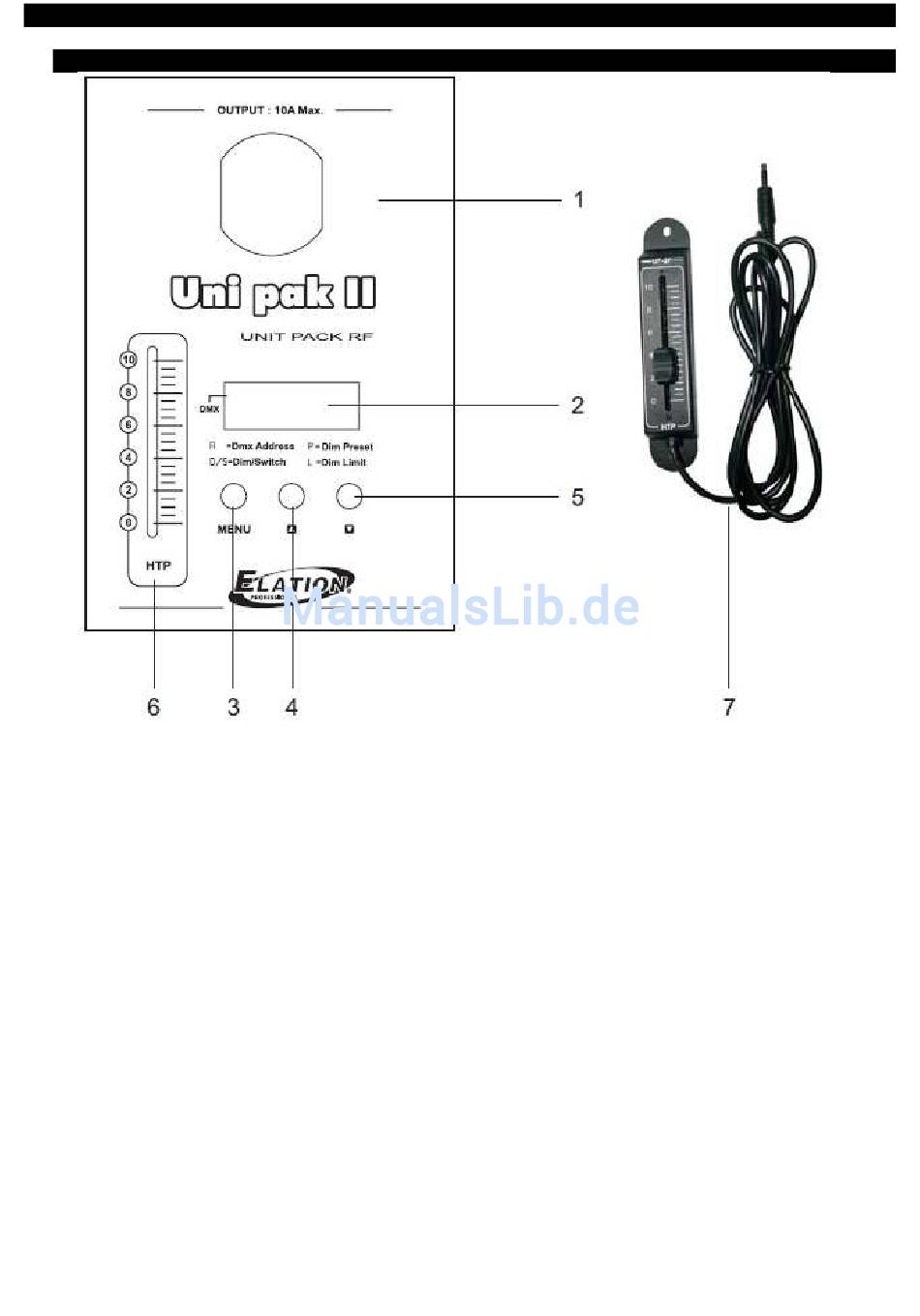

ÜBERSICHT BEDIENFELD VORDERSEITE
1. Bedienfeld Vorderseite
1. Ausgangsstecker
2. Segmentanzeige:
3. Menütaste:
4. Taste "Pfeil nach oben"
5. Taste "Pfeil nach unten"
6. HTP-Fader:
7. Externer Schieberegler
Dies ist ein Schuko-Stecker mit einer Last von maximal 10
Ampere.
Diese digitale Anzeige zeigt die aktuelle Aktivität oder den
Funktionszustand an.
Mit dieser Taste wählen Sie zwischen den vier Menüoptionen
aus.
(DMX-Adresse,
Voreinstellung & Limit)
Mit dieser Taste erhöhen Sie die Werte in der Anzeige.
Mit dieser Taste senken Sie die Werte in der Anzeige.
Dieser Fader stellt die Kanalintensität ein und entspricht dem
Prinzip HTP (die Höchste hat Vorrang (Highest takes
precedence)).
Dieser Schieberegler hat die gleiche Funktion wie der HTP-
Schieberegler (6).
ADJ Products, LLC – www.adj.com – Uni pak II Bedienungsanleitung 5
Dimmungs-/Schalt-Modus,
Dimmungs-
