Zuweisen eines Dimmungs-Pack (Fortsetzung)
BEFESTIGUNG, MONTAGE UND ANSCHLÜSSE
1. Befestigung / Montage
Der Uni pak-II kann an der Decke oder an einem Gerüstelement befestigt werden. Es wird empfohlen, dass
Sie bei der Befestigung an eine Konstruktion eine geeignete Befestigungsklemme und ein Sicherheitskabel
verwenden. Am Uni pak-II sind zwei Löcher vorbereitet. Diese dienen dazu, das Gerät mit einer
Befestigungsklemme oder auf eine andere Art an einer Wand oder an der Decke zu befestigen. Um für eine
ausreichende Kühlung des Geräts zu sorgen, muss es so installiert werden, dass die Luft ungehindert um den
Dimmer strömen kann. Zwischen dem Pack und umgebenden Konstruktionen ist ein Abstand von mindestens
30 cm zu halten.
2. Anschlüsse
Der Uni pak-II verfügt über eine einzelne Edison-Steckdose mit 10 Ampere, die mit einem 16 Gauge
Netzkabel verbunden ist. Dieses Kabel muss mit einem Netz verbunden werden, das in der Lage ist,
mindestens 10 Ampere zu liefern und von einem entsprechenden FI-Schalter geschützt ist. Die Lasten der
Leuchtmittel müssen in die 10 Ampere Edison-Steckdosen eingesteckt sein, die sich auf der Vorderseite des
Pack befinden. Zur Eingabe und Ausgabe der Datenverbindung stehen 3-polige XLR-Anschlüsse bereit. Die
Verbindung erfolgt von einer Konsole oder einem vorherigen Gerät in der Reihe und in den Eingang des Uni
pak-II. Die Verbindung erfolgt vom Uni pak-II und in den Eingang des nächsten Pack oder Geräts in der Reihe.
Es empfiehlt sich, dass das letzte Pack oder Gerät in der Reihe einen DMX-Abschluss im Ausgang hat. Ein
DMX-Abschluss besteht aus einem 120 Ohm, ¼-W-Widerstand, der zwischen den Stiften 2 & 3 des 3-poligen
XLR-Anschlusses gelötet wird.
ADJ Products, LLC – www.adj.com – Uni pak II Bedienungsanleitung 10

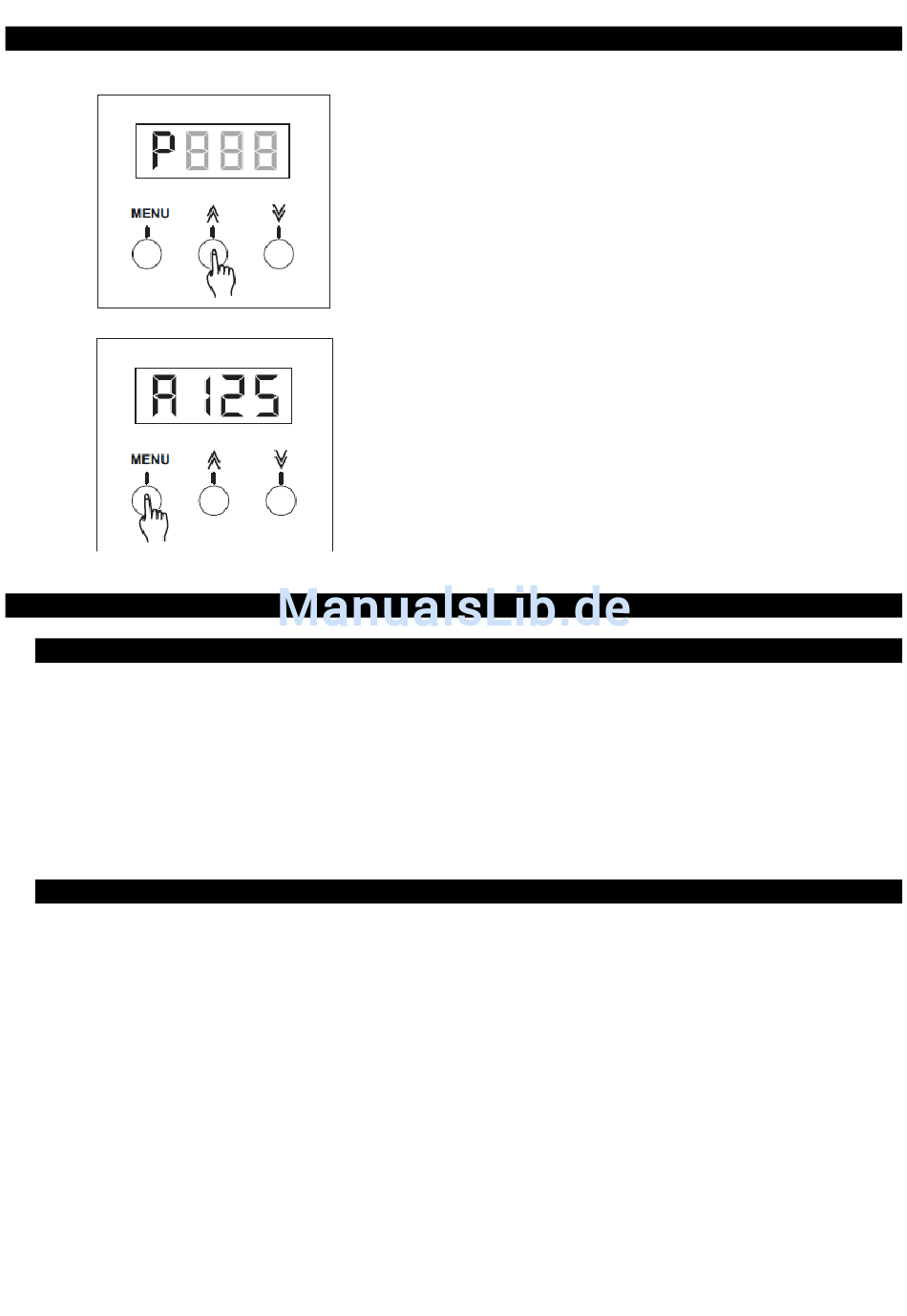

4. Mit den Tasten mit den Pfeilen nach oben oder unten
geben Sie einen Wert für die Dimmungs-Voreinstellung
innerhalb eines Bereichs von 00 bis 100 ein. Mit jeder
Betätigung der Tasten ändert sich der Wert um jeweils
1. Wenn Sie eine der Tasten mit den Pfeilen nach oben
oder unten gedrückt halten, wird der Wert schnell
geändert.
Sobald die Dimmungs-Voreinstellung erreicht ist, wird
sie automatisch gespeichert.
5. Drücken Sie einmal auf die Taste "Menu", um die
Einstellung zu bestätigen
und zum DMX-Adress-Modus zurückzukehren.
