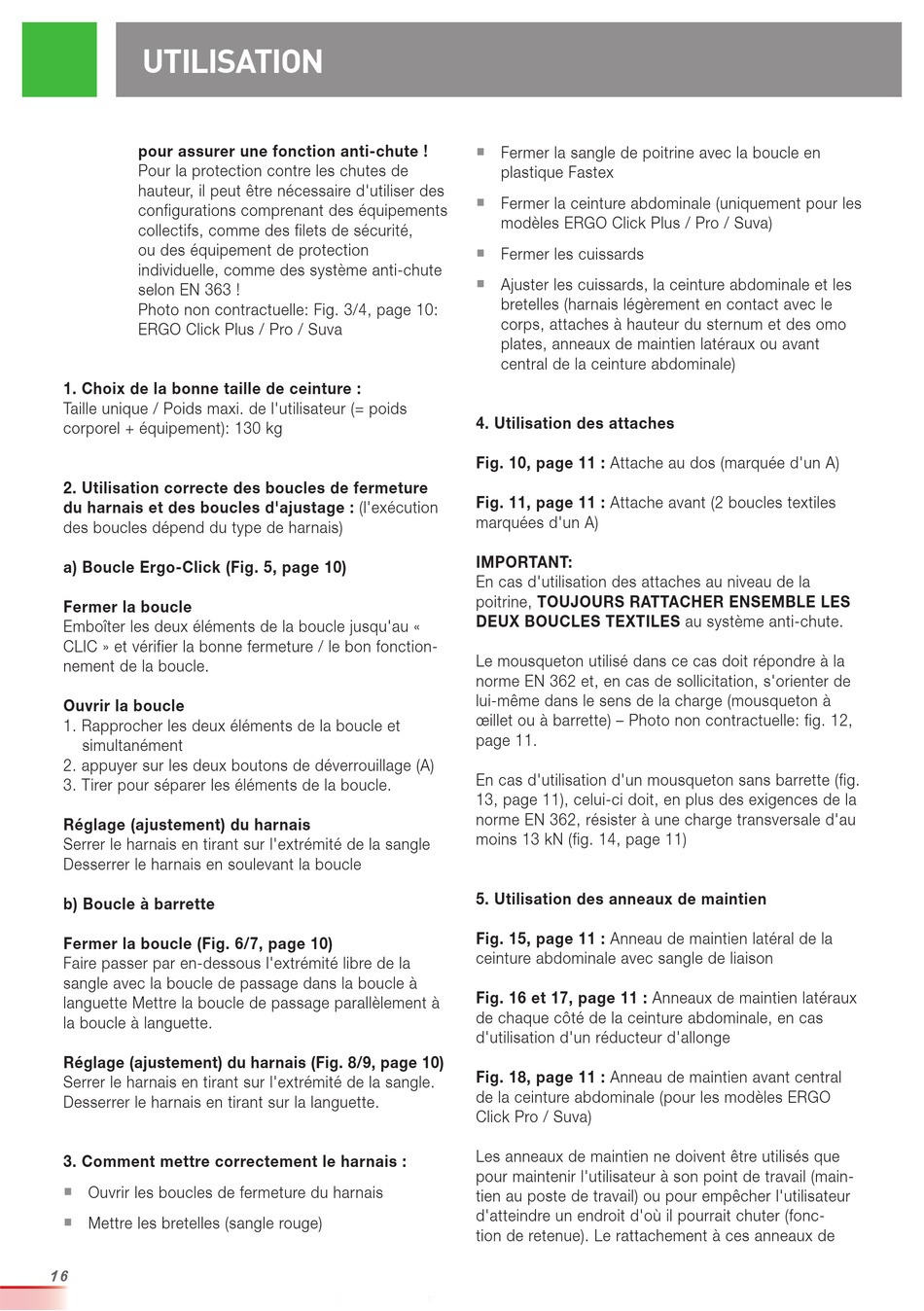

TEUFELBERGER ERGO CLICK PLUS Gebrauchsanleitung, Montageanleitung Seite 16

UTILISATION
pour assurer une fonction anti-chute !
Pour la protection contre les chutes de
hauteur, il peut être nécessaire d'utiliser des
configurations comprenant des équipements
collectifs, comme des filets de sécurité,
ou des équipement de protection
individuelle, comme des système anti-chute
selon EN 363 !
Photo non contractuelle: Fig. 3/4, page 10:
ERGO Click Plus / Pro / Suva
1. Choix de la bonne taille de ceinture :
Taille unique / Poids maxi. de l'utilisateur (= poids
corporel + équipement): 130 kg
2. Utilisation correcte des boucles de fermeture
du harnais et des boucles d'ajustage : (l'exécution
des boucles dépend du type de harnais)
a) Boucle Ergo-Click (Fig. 5, page 10)
Fermer la boucle
Emboîter les deux éléments de la boucle jusqu'au «
CLIC » et vérifier la bonne fermeture / le bon fonction-
nement de la boucle.
Ouvrir la boucle
1. Rapprocher les deux éléments de la boucle et
simultanément
2. appuyer sur les deux boutons de déverrouillage (A)
3. Tirer pour séparer les éléments de la boucle.
Réglage (ajustement) du harnais
Serrer le harnais en tirant sur l'extrémité de la sangle
Desserrer le harnais en soulevant la boucle
b) Boucle à barrette
Fermer la boucle (Fig. 6/7, page 10)
Faire passer par en-dessous l'extrémité libre de la
sangle avec la boucle de passage dans la boucle à
languette Mettre la boucle de passage parallèlement à
la boucle à languette.
Réglage (ajustement) du harnais (Fig. 8/9, page 10)
Serrer le harnais en tirant sur l'extrémité de la sangle.
Desserrer le harnais en tirant sur la languette.
3. Comment mettre correctement le harnais :
� Ouvrir les boucles de fermeture du harnais
� Mettre les bretelles (sangle rouge)
16
� Fermer la sangle de poitrine avec la boucle en
plastique Fastex
� Fermer la ceinture abdominale (uniquement pour les
modèles ERGO Click Plus / Pro / Suva)
� Fermer les cuissards
� Ajuster les cuissards, la ceinture abdominale et les
bretelles (harnais légèrement en contact avec le
corps, attaches à hauteur du sternum et des omo
plates, anneaux de maintien latéraux ou avant
central de la ceinture abdominale)
4. Utilisation des attaches
Fig. 10, page 11 : Attache au dos (marquée d'un A)
Fig. 11, page 11 : Attache avant (2 boucles textiles
marquées d'un A)
IMPORTANT:
En cas d'utilisation des attaches au niveau de la
poitrine, TOUJOURS RATTACHER ENSEMBLE LES
DEUX BOUCLES TEXTILES au système anti-chute.
Le mousqueton utilisé dans ce cas doit répondre à la
norme EN 362 et, en cas de sollicitation, s'orienter de
lui-même dans le sens de la charge (mousqueton à
œillet ou à barrette) – Photo non contractuelle: fig. 12,
page 11.
En cas d'utilisation d'un mousqueton sans barrette (fig.
13, page 11), celui-ci doit, en plus des exigences de la
norme EN 362, résister à une charge transversale d'au
moins 13 kN (fig. 14, page 11)
5. Utilisation des anneaux de maintien
Fig. 15, page 11 : Anneau de maintien latéral de la
ceinture abdominale avec sangle de liaison
Fig. 16 et 17, page 11 : Anneaux de maintien latéraux
de chaque côté de la ceinture abdominale, en cas
d'utilisation d'un réducteur d'allonge
Fig. 18, page 11 : Anneau de maintien avant central
de la ceinture abdominale (pour les modèles ERGO
Click Pro / Suva)
Les anneaux de maintien ne doivent être utilisés que
pour maintenir l'utilisateur à son point de travail (main-
tien au poste de travail) ou pour empêcher l'utilisateur
d'atteindre un endroit d'où il pourrait chuter (fonc-
tion de retenue). Le rattachement à ces anneaux de
