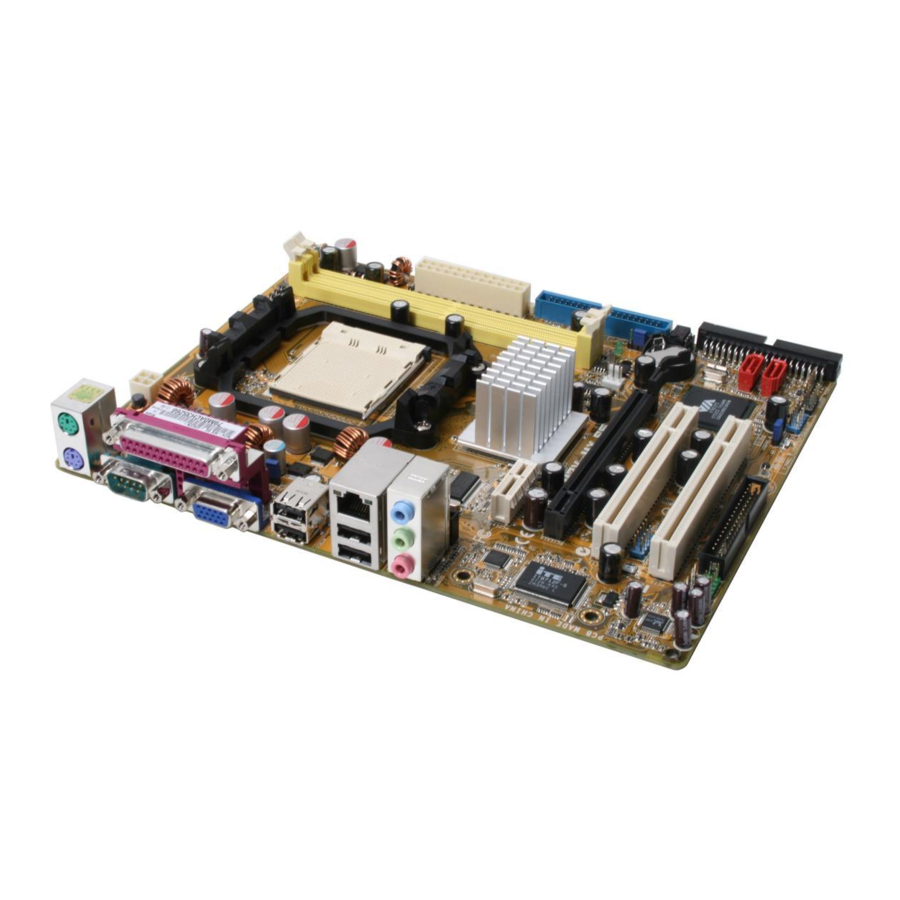

Verwandte Anleitungen für Asus M2V

Inhaltszusammenfassung für Asus M2V

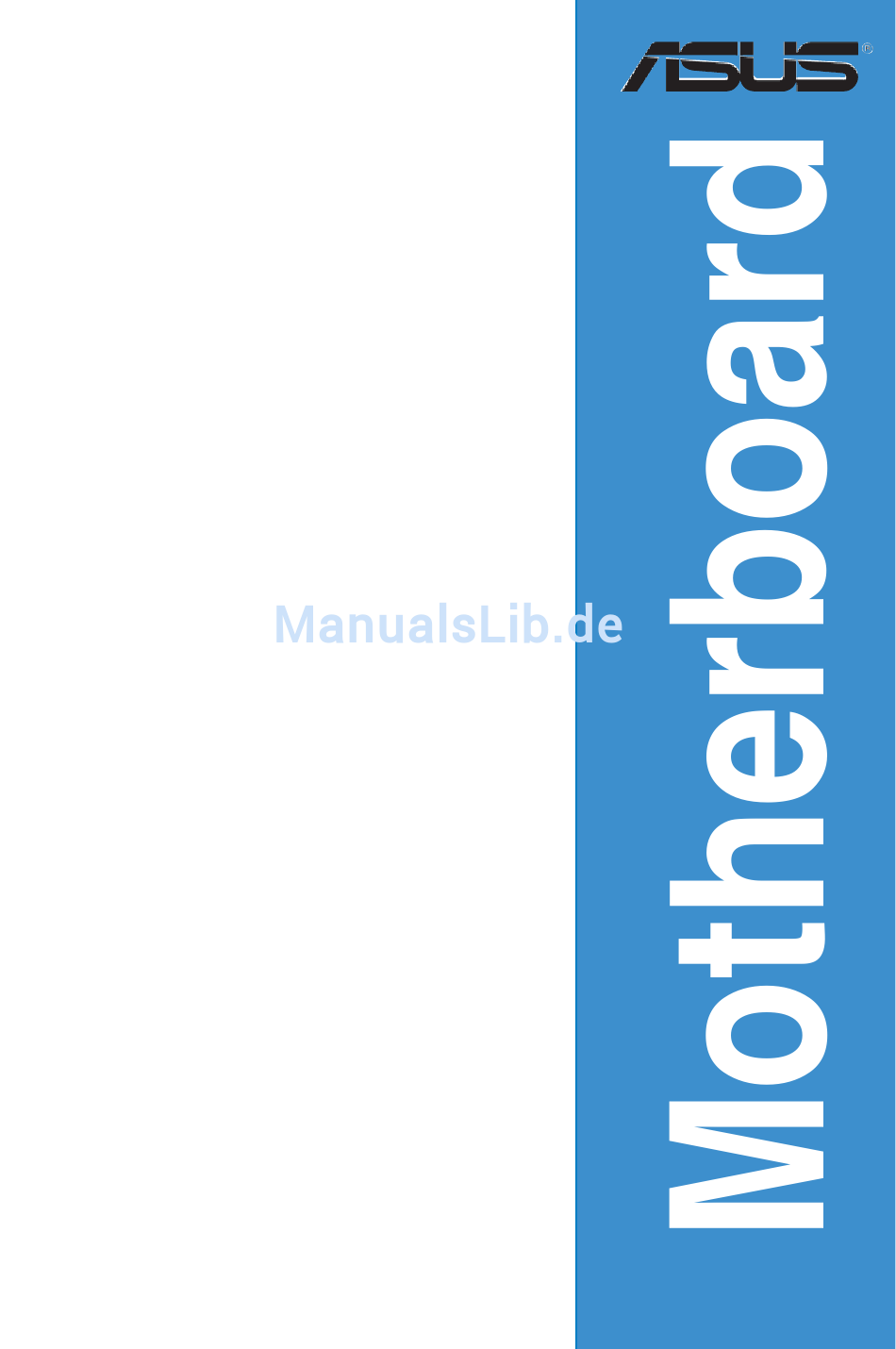

  • Seite 1 Benutzerhandbuch...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Über dieses Handbuch ..............ix Die Gestaltung dieses Handbuchs ........ix Weitere Informationensquellen ..........ix In diesem Handbuch verwendete Symbole ......x Schriftformate ................. x M2V Spezifi kationsübersicht ............xi Kapitel 1: Produkteinführung 1.1 Willkommen! ................1-1 1.2 Paketinhalt ................1-1 1.3 Sonderfunktionen ..............1-2 1.3.1...
  • Seite 4 Erstellen einer bootfähigen Diskette......4-1 4.1.2 Aktualisieren des BIOS mit AFUDOS ......4-2 4.1.3 Kopieren des BIOS mit AFUDOS ......4-3 4.1.4 Aktualisieren des BIOS mit ASUS EZ Flash....4-4 4.1.5 ASUS CrashFree BIOS 3-Programm ......4-5 4.1.6 ASUS Update ............4-7 4.2 BIOS Setupprogramm ............4-9 4.2.1...
  • Seite 5 5.2.5 Manuals-Menü............5-5 5.2.6 ASUS-Kontaktinformationen ........5-5 5.2.7 Weitere Informationen ..........5-6 5.3 Software-Unterstützung ............5-8 ASUS MyLogo2™ ..............5-8 5.4 RAID-Konfi gurationen ............5-10 5.4.1 Installieren der Festplatten ........5-11 5.4.2 VIA RAID-Konfi gurationen ........5-12 5.5 Erstellen einer RAID-Treiberdiskette .........5-19 5.6 Cool ʻnʼ Quiet!™-Technologie ..........5-20...
  • Seite 6 Inhalt 5.6.1 Aktivieren der Cool ʻnʼ Quiet!™-Technologie ..5-20 5.6.2 Ausführen der Cool ʻnʼ Quiet!™-Software .....5-21...

  • Seite 7: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 8: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 9: Über Dieses Handbuch

    An den folgenden Quellen fi nden Sie weitere Informationen und Produkt- sowie Software-Updates. 1. 1. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. 2. 2. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.

  • Seite 10: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 11: M2V Spezifi Kationsübersicht

    Maximal acht USB 2.0-Ports AI Overclocking- CPU- und Arbeitsspeicherspannung einstellbar Funktionen SFS (Stufenlose Frequenzauswahl) von 200 MHz bis 400 MHz in 1 MHz-Schritten ASUS C.P.R. (CPU Parameter Recall) Sonderfunktionen ASUS EZ Flash ASUS CrashFree BIOS 3 ASUS MyLogo2™ ASUS Q-Fan2-Technologie ASUS O.
  • Seite 12 M2V Spezifi kationsübersicht Interne Anschlüsse 2 x USB 2.0-Anschlüsse für 4 zusätzliche USB-Anschlüsse 1 x CPU-Lüfteranschluss 2 x Gehäuselüfteranschlüsse 24-pol./4-pol. ATX 12V-Stromanschlüsse CD-Anschluss Fronttafelaudioanschluss Systemtafelanschluss Gehäuseeinbruchsanschluss 3 x SATA-Anschlüsse 2 x IDE-Anschlüsse 1 x Diskettenlaufwerksanschluss 4Mb Flash EEPROM BIOS-Funktion AMI BIOS mit erweitertem ACPI, PnP, DMI2.0, Green PCI 2.2, USB 2.0/1.1...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...

  • Seite 14: Kapitelübersicht

    Kapitelübersicht Willkommen! ............1-1 Paketinhalt ............1-1 Sonderfunktionen ..........1-2 ASUS M2V...

  • Seite 15: Willkommen

    Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen das Motherboard zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen.

  • Seite 16: Sonderfunktionen

    Sonderfunktionen 1.3.1 Leistungsmerkmale des Produkts Neueste Prozessortechnologie Das Motherboard ist mit einem aufgelöteten AM2-Sockel ausgestattet, der AMD Athlon™ 64 X2/Athlon™ 64/Athlon™ FX/Sempron™-Prozessoren unterstützt. Mit Hilfe eines integrierten Speicherkontroller mit niedriger Latenz und hoher Bandbreite sowie eines besonders skalierbaren, auf der HyperTransport™-Technologie basierenden Systembus bietet dieses Motherboard eine leistungsstarke Plattform für die verschiedendensten Ansprüche an Datenberechnung, größere Arbeitsproduktivität und erweiterte digitale Multimedia-...

  • Seite 17: Serial Ata-Unterstützung

    480 Mbps entscheidend erhöht, und bis zu acht USB-Ports unterstützt. Die höhere Bandbreite von USB 2.0 ermöglicht den Anschluss von Geräten wie Hochaufl ösungsvideokameras, Scannern und Druckern der nächsten Generation, sowie Schnellspeichermedien. USB 2.0 ist rückwärts kompatibel mit USB 1.1. Details siehe Seite 2-21. ASUS M2V...

  • Seite 18: Innovative Asus-Funktionen

    1.3.2 Innovative ASUS-Funktionen ASUS O.C. Profi le Mit dem ASUS O.C. Profi le können Benutzer mehrere BIOS-Einstellungen problemlos speichern oder laden. Die BIOS-Einstellungen können im CMOS oder einer separaten Datei gespeichert werden; dadurch erhalten Nutzer die Möglichkeit, ihre bevorzugten Einstellungen untereinander auszutauschen.
  • Seite 19 Einstellungen wiederherzustellen. Details siehe Seite 2-18. ASUS EZ Flash BIOS Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. Details siehe Seite 4-4.
  • Seite 20 Kapitel 1: Produkteinführung...

  • Seite 21: Kapitel 2: Hardwarebeschreibungen

    Kapitel 2 Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier fi nden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardwarebeschreibungen...
  • Seite 22 Kapitelübersicht Bevor Sie beginnen .........2-1 Motherboard-Übersicht ........2-2 Zentralverarbeitungseinheit (CPU) ....2-6 Systemspeicher ..........2-11 Erweiterungssteckplätze ......2-14 Jumper ............2-17 Anschlüsse ............2-19 ASUS M2V...

  • Seite 23: Bevor Sie Beginnen

    Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR Standby Ausgeschaltet M2V Onboard-LED Eingeschaltet ASUS M2V...

  • Seite 24: Motherboard-Übersicht

    Motherboard-Übersicht Schauen Sie sich bitte vor der Motherboardinstallation die Konfi guration Ihres Computergehäuses genau an, um sicherzustellen, dass das Motherboard richtig passt. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen des Motherboards ausgesteckt werden. Andernfalls können Sie sich verletzen und die Motherboardkomponenten können beschädigt werden.

  • Seite 25: Motherboard-Layout

    Top:Line In Center:Line Out Below:Mic In Marvell 88SE6121 K8T890 SATA_RAID1 PCIEX1_1 CR2032 3V Lithium Cell CMOS Power PCIEX16_1 PCI1 SUPER I/O PCI2 VT8237A USB78 PCI3 CLRTC SB_PWR ALC660 BIOS PCI4 CHASSIS CHA_FAN2 USBPW2 FLOPPY USB56 COM1 SPDIF_OUT PANEL AAFP ASUS M2V...

  • Seite 26: Layout-Inhalt

    2.2.4 Layout-Inhalt Steckplätze Seite 1. DDR2 DIMM-Steckplätze 2-11 2. PCI-Steckplätze 2-16 3. PCI Express x1-Steckplatz 2-16 4. PCI Express x16-Steckplatz 2-16 Jumper Seite 1. RTC RAM löschen (3-pol. CLRTC) 2-17 2. Tastaturstrom (3-pol. KBPWR) 2-18 3. USB-Gerät-Weckfunktion (3-pol. USBPWR1, USBPWR2) 2-18 Rücktafelanschlüsse Seite...

  • Seite 27: Interne Anschlüsse

    11. USB-Sockel (10-1 pol. USB56, USB78) 2-26 12. Fronttafelaudioanschluss (10-1 pol. FP_AUDIO) 2-27 13. Systemtafelanschluss (20-pol. PANEL) 2-27 - Systemstrom-LED (3-pol. PLED) - Systemlautsprecher (4-pol. SPEAKER) - Reset-Schalter (2-pol. RESET) - ATX-Stromschalter (2-pol. PWRSW) - Festplattenaktivitäts-LED (2-pol. IDE_LED) 14. Q-connector 2-29 ASUS M2V...

  • Seite 28: Zentralverarbeitungseinheit (Cpu)

    Sockelpole verbiegen und die CPU beschädigt werden! 2.3.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel am Motherboard. M2V CPU AM2 Socket 940 Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an.
  • Seite 29 Sie den Sockelhebel herunter, um die CPU zu fi xieren. Der Hebel rastet mit einem Klicken an der Seite ein, wenn er korrekt heruntergedrückt wurde. Installieren Sie den CPU-Kühlkörper und -Lüfter nach den Anweisungen, die der Verpackung beigelegt sind. ASUS M2V...

  • Seite 30: Installieren Des Kühlkörpers Und Lüfters

    2.3.2 Installieren des Kühlkörpers und Lüfters Die AMD Athlon™ 64FX- oder AMD Athlon 64™-Prozessoren benötigen einen speziellen Kühlkörper und Lüfter, um einen optimalen Kühlzustand und maximale Leistung zu gewährleisten. Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten. So installieren Sie den CPU-Kühlkörper und -Lüfter. 1.
  • Seite 31 Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmecha- nismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten. 4. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und Lüfter auf dem Modul zu installieren. ASUS M2V...
  • Seite 32 Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN CPU FAN PWR CPU FAN IN CPU FAN PWM M2V CPU-Lüfteranschluss • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. •...

  • Seite 33: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an: M2V 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A...

  • Seite 34: Speicherkonfi Gurationen

    Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für optimale Kompatibilität wird empfohlen, dass Sie die Speichermodule beim gleichen Händler kaufen. Die neueste Liste qualifi zierter Anbieter fi nden Sie auf der ASUS-Webseite (www.asus.com). • Wenn Sie nur ein DDR DIMM-Modul verwenden, installieren Sie es in Steckplatz DIMM_A1 oder DIMM_B1.

  • Seite 35: Ddr2 Liste Qualifi Zierter Anbieter

    C* - Unterstützt 4 Module, die als zwei Paare einer Dual-Channel-Speicherkonfi guration in die gelben und schwarzen Steckplätze gesteckt werden. Die neueste Liste qualifi zierter DDR2 800-Anbieter für dieses Motherboard fi nden Sie auf der ASUS-Webseite (www.asus.com). ASUS M2V 2-13...

  • Seite 36: Installieren Eines Dimms

    2.4.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. So installieren Sie ein DIMM-Modul: DDR2 DIMM-Kerbe DDR2 DIMM-Kerbe Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 37: Erweiterungssteckplätze

    Schalten Sie das System ein, und ändern Sie ggf. die BIOS-Einstellungen. Kapitel 4 informiert Sie über das BIOS-Setup. Weisen Sie der Karte ein IRQ zu. Beziehen Sie sich auf die Tabellen auf der nächsten Seite. Installieren Sie die Softwaretreiber für die Erweiterungskarte. ASUS M2V 2-15...

  • Seite 38: Interruptzuweisungen

    2.5.3 Interruptzuweisungen Standardinterruptzuweisungen Priorität Standardfunktion Systemzeitgeber Tastatur-Controller Programmierbarer Interrupt IRQ-Halter für PCI-Steuerung Kommunicationsanschluss (COM1) Sound-Karte (manchmal LPT2) Diskettenlaufwerks-Controller Druckeranschluss (LPT1) System-CMOS/Echtzeituhr ACPI-Modus bei Benutzung IRQ-Halter für PCI-Steuerung IRQ-Halter für PCI-Steuerung PS/2 Compatible Mouse Port Numerischer Datenprozessor Primärer IDE-Kanal Sekundärer IDE-Kanal Diese IRQs sind normalerweise für ISA- oder PCI-Geräte reserviert.

  • Seite 39: Pci-Steckplätze

    Netzwerkkarte in einem PCI Express x1- Steckplatz installiert dar. 2.5.6 PCI Express x16- Steckplatz Das Motherboard unterstützt PCI Express x16-Karten, die den PCI Express- Spezifi kationen entsprechen. Die Abbildung stellt eine Grafi kkarte in einem PCI Express x16-Steckplatz installiert dar. ASUS M2V 2-17...

  • Seite 40: Jumper

    CLRTC Normal CMOS löschen (Standard) M2V RTC RAM löschen Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her.
  • Seite 41 Leitung ausweist, und eine entsprechende Einstellung im BIOS. KBPWR +5VSB (Standard) M2V Tastaturstromeinstellung 3. USB-Gerät-Weckfunktion (3-pol. USBPW1, USBPW2) Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene USB-Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert, System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf.

  • Seite 42: Anschlüsse

    Anschlüsse 2.7.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus vorgesehen. Parallele Schnittstelle. Dieser 25-pol. Anschluss verbindet mit parallelen Druckern, Scannern oder anderen Geräten. RJ-45-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung mit einem lokalen Netzwerk (LAN) über einen Netzwerkhub. Im Halbduplexmodus blinkt die linke LED. Line-In-Anschluss (hellblau).
  • Seite 43 Signal bis zu zwei Meter weit zu transportieren, und ermöglichen die Hot-Swap-Funktion. Stecken Sie keinen anderen Stecker in diesen Anschluss. 15. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales S/PDIF-Kabel mit externen Audiogeräten. 16. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen. ASUS M2V 2-21...

  • Seite 44: Interne Anschlüsse

    Verwenden Sie für Ultra DMA 100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Wenn ein Gerätejumper auf “Cable-Select” eingestellt ist, müssen alle anderen Gerätejumper ebenfalls diese Einstellung haben. HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE- Flachbandkabels auf PIN 1 aus. M2V IDE-Anschlüsse 2-22 Kapitel 2: Hardwarebeschreibungen...
  • Seite 45 FLOPPY PIN 1 HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN 1 aus. M2V Diskettenlaufwerksanschluss 3. Serial ATA-Anschlüsse (7-pol. SATA1, SATA2) Diese Anschlüsse unterstützen die dünnen Serial ATA-Kabel für primäre interner Speichergeräte. Die derzeitigen Serial ATA-Schnittstellen ermöglichen eine Datenübertragungsgeschwindigkeit von bis zu 150 MB/s, schneller als das parallele ATA mit 133 MB/s (UltraDMA133).
  • Seite 46 ® Der Marvell 88SE6121-Controller ermöglicht die Hot-Plug-Funktion für externe Geräte. Installieren Sie nicht das Betriebssystem, wenn das Laufwerk noch mit dem Marvell ® 88SE6121 Serial ATA-Connector verbunden ist. SATA_RAID1 RSATA_RXN1 RSATA_RXP1 RSATA_TXN1 RSATA_TXP1 M2V SATA RAID-Anschluss 2-24 Kapitel 2: Hardwarebeschreibungen...
  • Seite 47 CPU FAN IN CPU FAN PWM CHA_FAN1 +12V Rotation CHA_FAN2 +12V Rotation M2V Lüfteranschlüsse 6. Interne Audioanschlüsse (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD- ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. (schwarz) M2V Interner Audioanschluss ASUS M2V 2-25...
  • Seite 48 Erde Erde PSON# +5 Volt Erde Erde +12V DC GND Erde +5 Volt Erde Erde -5 Volt Power On +5 Volt +5V Standby +5 Volt +12 Volt +5 Volt +12 Volt Erde +3 Volt M2V ATX-Stromanschlüsse 2-26 Kapitel 2: Hardwarebeschreibungen...
  • Seite 49 Verbinden Sie niemals ein 1394-Kabel mit einem USB-Anschluss. Das Motherboard kann beschädigt werden! • Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB- Anschluss auf dem Motherboard. •...
  • Seite 50 Diese Schnittstelle nimmt das Fronttafelaudiokabel auf, mit dem Audiogeräte einfach angeschlossen und bedient werden können. AAFP Azalia- Legacy AC 97- konforme Definition konforme Definition M2V Analoger Fronttafelanschluss 10. Systemtafelanschluss (20-pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. PLED SPEAKER PANEL RESET...

  • Seite 51: Q-Connector (Systemtafel)

    Daten auf der Festplatte gelesen oder auf die Festplatte geschrieben werden. Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren.
  • Seite 52 2-30 Kapitel 2: Hardwarebeschreibungen...

  • Seite 53: Kapitel 3: Einschalten

    Kapitel 3 Diese Kapitel beschreibt den Startvorgang und die Schritte zum Ausschalten des Systems. Einschalten...

  • Seite 54: Kapitelübersicht

    Kapitelübersicht Erstmaliges Starten .........3-1 Ausschalten des Computers ......3-2 ASUS M2V...

  • Seite 55: Erstmaliges Starten

    Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen im Kapitel 4. ASUS M2V...

  • Seite 56: Ausschalten Des Computers

    Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion Unter Windows ® 2000/XP: Klicken Sie auf die Start-Schaltfl äche und dann auf Beenden..Stellen Sie sicher, dass die Option Herunterfahren gewählt wurde. Klicken Sie anschließed auf OK, um den Computer auszuschalten. Die Stromversorgung wird nach dem Herunterfahren von Windows ®...

  • Seite 57: Kapitel 4: Bios-Setup

    Kapitel 4 Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier fi nden Sie auch ausführliche Beschreibungen der BIOS- Parameter. BIOS-Setup...
  • Seite 58 Kapitelübersicht Verwalten und Aktualisieren des BIOS ..4-1 BIOS-Setupprogramm ........4-9 Main-Menü ............4-12 Advanced-Menü ..........4-15 Power-Menü ...........4-25 Boot-Menü ............4-29 Tools-Menü ............4-34 Exit-Menü ............4-35 ASUS M2V...

  • Seite 59: Verwalten Und Aktualisieren Des Bios

    (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. 1. ASUS AFUDOS - Aktualisiert das BIOS im DOS-Modus über eine bootfähige Diskette. 2. ASUS EZ Flash - Aktualisiert das BIOS über eine Diskette während des POST. 3. ASUS CrashFree BIOS 3 - Aktualisiert das BIOS über eine bootfähige Diskette oder die Motherboard Support-CD 4.

  • Seite 60: Aktualisieren Des Bios Mit Afudos

    4.1.2 Aktualisieren des BIOS mit AFUDOS So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: 1. Laden Sie die neueste BIOS-Datei für Ihr Motherboard von der ASUS-Website (www. asus.com) herunter. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Schreiben Sie den BIOS-Dateinamen auf ein Blatt Papier. Bei der DOS- Eingabeaufforderung müssen Sie den genauen BIOS-Dateinamen eingeben.

  • Seite 61: Kopieren Des Bios Mit Afudos

    Die auf dem Bild dargestellten BIOS-Informationen gelten nur als Beispiel. Der tatsächliche Inhalt des BIOS-Bildschirms kann von dem Beispiel hier abweichen. Hauptdateiname Erweiterungsname A:\>afudos /oMYBIOS03.ROM AMI Firmware Update Utility - Version 1.10 Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading fl ash ..0x0008CC00 (9%) ASUS M2V...

  • Seite 62: Aktualisieren Des Bios Mit Asus Ez Flash

    DOS-Eingabeaufforderung zurück. 4.1.4 Aktualisieren des BIOS mit ASUS EZ Flash Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 63: Asus Crashfree Bios 3-Programm

    Start fl ashing... Flashed successfully. Rebooting. 4.1.5 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-CD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren.

  • Seite 64: Wiederherstellen Des Bios Von Einem Usb-Speicherstick

    Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während des Aktualisierens des BIOS NICHT ausgeschaltet...

  • Seite 65: Asus Update

    1. Legen Sie die Support-CD in das optische Laufwerk ein. Das Drivers- Menü wird geöffnet. 2. Klicken Sie auf den Utilities-Registerreiter und dann auf Install ASUS Update VX.XX.XX. Siehe Seite 5-3 für das Utilities-Menübild. 3. Das ASUS Update-Programm wird auf Ihrem System installiert.
  • Seite 66 3. Wenn Sie das BIOS über das Internet aktualisieren wollen, Wählen Sie die Ihnen am nächsten gelegene ASUS FTP-Site aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter. 4. Wählen Sie die gewünschte BIOS-Version auf der FTP-Seite aus.

  • Seite 67: Bios Setupprogramm

    Siehe Abschnitt “4.7 Exit-Menü”. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M2V...

  • Seite 68: Bios-Menübildschirm

    4.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfi gurationsfelder Allgemeine Hilfe Use [ENTER], [TAB] System Time [11:51:19] or [SHIFT-TAB] to System Date [Thu 08/05/2003] select a fi eld. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] to confi gure system time. Primary IDE Master : [Not Detected] Primary IDE Slave...

  • Seite 69: Menüelemente

    Elemente außerhalb des Bildschirms gibt. Drücken Sie die Oben-/ Unten- Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf dem Bildschirm anzeigen zu lassen. 4.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS M2V 4-11...

  • Seite 70: Main-Menü

    Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen Im Abschnitt “4.2.1 BIOS-Menübildschirm” fi nden Sie Informationen zu Menüelementen und Navigationsanweisungen. Use [ENTER], [TAB] System Time [11:51:19] or [SHIFT-TAB] to System Date [Thu 08/05/2003] select a fi...

  • Seite 71: Primäre Und Sekundäre Ide Master/Slave

    Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfi gurationsoptionen:[Disabled] [Auto] ASUS M2V 4-13...

  • Seite 72: Systeminformationen

    PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfi gurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfi gurationsoptionen: [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report-Technologie) einstellen.

  • Seite 73: Advanced-Menü

    Manual - Lässt Sie die Übertaktungsparameter selbst einstellen Auto Auto - Lädt die optimalen Systemeinstellungen Standard Standard - Lädt die Standardsystemeinstellungen Overclock Profi le Overclock Profi le - Lädt Übertaktungsprofi le mit optimalen Parametern für Stabilität beim Übertakten ASUS M2V 4-15...

  • Seite 74: Usb-Konfi Guration

    Das folgende Element wird angezeigt, wenn AI Overclocking auf [Manual] steht. FSB Frequency [200] Der Eingabewert kann zwischen 200 und 400 liegen. PLL1 Spread Spectrum [Enabled] Aktiviert oder deaktiviert das PLL1 Spread Spectrum. Konfi gurationsoptionen: [Enabled] [Disabled] DDR Voltage [1.90V] Hier können Sie die Spannung für den DDR-Speicher festlegen.

  • Seite 75: Cpu-Konfi Guration

    GART Error Reporting [Disabled] MTRR Mapping [Continuous] Runtime Legacy PSB [Disabled] Cool N’Quiet [Disabled] Memory Controller GART Error Reporting [Disabled] Diese Option sollte bei normalem Betrieb auf [Disabled] belassen werden. Der Treiberentwickler kann die Option zu Testzwecken aktivieren. ASUS M2V 4-17...
  • Seite 76 MTRR Mapping [Continuous] Legt die Methode zur Programmierung der Prozessor-MTRRs fest, wenn mehr als 4 GB Systemspeicher verwendet werden. Bei Einstellung auf [Discrete] wird das PCI-Fenster unterhalb der 4 GB-Grenze unbeschrieben belassen. Bei [Continuous] wird dieses Fenster ausdrücklich als nichtzwischenspeicherbar beschrieben. Konfi...
  • Seite 77 Aktiviert oder deaktiviert den 4-Bit ECC-Modus. Konfi gurationsoptionen: [Disabled] [Enabled] DRAM SCRUB REDIRECT [Disabled] Stellt das System so ein, dass DRAM ECC sofort korrigiert werden, auch wenn die Scrubbing-Funktion im Hintergrund ausgeführt wird. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS M2V 4-19...
  • Seite 78 DRAM BG Scrub [Disabled] Deaktiviert oder stellt die DRAM Scrubbing-Funktion ein, die Speicherfehler korrigiert und überschreibt, so dass diese später nicht mehr als Fehler gelesen werden. Das Ausführen dieser Funktion, während der Arbeitsspeicher nicht verwendet wird, steigert die Systemleistung. Konfi gurationsoptionen: [Disabled] [40ns] [80ns] [160ns] [320ns] [640ns] [1.28us] [2.56us] [5.12us] [10.2us] [20.5us] [41.0us] [81.9us] [163.8us] [327.7us] [655.4us] l2 Cache BG Scrub [Disabled]...

  • Seite 79: Chipsatz

    Hyper Transport Freq Auto [Enabled] Aktiviert oder deaktiviert die automatische Frequenzauswahl für den Hyper Konfi gurationsoptionen Transport. : [Enabled] [Disabled] Hyper Transport LinkWidth [16 16 ] Aktiviert oder deaktiviert die Hyper Transport-Verbindungsbreitenauswahl. Konfi gurationsoptionen : [16 16 ] [8 8 ] ASUS M2V 4-21...

  • Seite 80: Onboard-Gerätekonfi Guration

    4.4.5 Onboard-Gerätekonfi guration HD Auto Controller [Auto] Onboard PCIEX GbE LAN [Disabled] LAN Option ROM [Disabled] Onboard Marvell6121 Controller [Enabled] Serial Port1 Address [3F8/IRQ4] Parallel Port Address [378] Parallel Port Mode [Normal] ECP Mode DMA Channel [DMA3] Parallel Port IRQ [IRQ7] HD Auto Controller [Auto] Aktiviert oder deaktiviert den High Defi...

  • Seite 81: Pci Pnp

    BIOS konfi guriert alle Geräte des Systems, wenn [No] gewählt wurde. Wenn Sie ein Plug&Play-Betriebssystem verwenden und [Yes] gewählt haben, dann konfi guriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems benötigt werden. Konfi gurationsoptionen: [No] [Yes] ASUS M2V 4-23...
  • Seite 82 PCI Latency Timer [64] Hier können Sie den Wert (PCI-Takt als Einheit) für den PCI-Gerätelatenz- Timer auswählen. Konfi gurationsoptionen: [32] [64] [96] [128] [160] [192] [224] [248] Allocate IRQ to PCI VGA [Yes] Bei der [Yes]-Einstellung weist das BIOS der PCI Grafi kkarte einen IRQ zu, wenn die Karte einen IRQ anfordert.

  • Seite 83: Power-Menü

    Hier können Sie die ACPI (Advanced Confi guration and Power Interface)- Unterstützung in der ASIC (Application-Specifi c Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS M2V 4-25...

  • Seite 84: Apm-Konfi Guration

    4.5.5 APM-Konfi guration APM Confi guration Power Button Mode [On/Off] Restore on AC Power Loss [Power Off] Power On By External Modems [Disabled] Power On By Lan [Disabled] Power On By PCI Devices [Disabled] Power On By PS/2 Keyboard [Disabled] Power On By PS/2 Mouse [Disabled] Power On By RTC Alarm...

  • Seite 85: Hardware-Überwachung

    MB Temperature [35ºC/95ºF] CPU Fan Speed [3260RPM] Chassis Fan1 Speed [N/A] Chassis Fan2 Speed [N/A] VCORE Voltage [ 1.504V] 3.3V Voltage [ 3.360V] 5V Voltage [ 5.160V] 12V Voltage [11.328V] CPU Q-Fan Control [Disabled] Chassis Q-Fan Control [Disabled] ASUS M2V 4-27...

  • Seite 86: Cpu Fan Speed [Xxxxrpm] Oder [N/A] Chassis Fan Speed [Xxxxrpm] Oder [N/A]

    CPU Temperature [xxx ºC/xxx ºF] MB Temperature [xxx ºC/xxx ºF] Die integrierte Hardware-Überwachung erkennt die Motherboard- und CPU-Temperaturen automatisch und zeigt sie an. Wählen Sie [Disabled], wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Fan Speed [xxxxRPM] oder [N/A] Chassis Fan Speed [xxxxRPM] oder [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die CPU- und Gehäuselüfterdrehzahlen und zeigt die Drehzahl in Umdrehungen pro...

  • Seite 87: Boot-Menü

    1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. Konfi gurationsoptionen: [xxxxx Drive] [Disabled] ASUS M2V 4-29...

  • Seite 88: Booteinstellungskonfi Guration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 89: Sicherheit

    Zahlen) in das Kennwort-Feld ein und drücken anschließend die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. Die Meldung “Kennwort eingerichtet” erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Um das Supervisor-Kennwort zu ändern, folgen Sie bitte den selben Schritten zur Einstellung eines Benutzerkennwortes. ASUS M2V 4-31...
  • Seite 90 Um das Supervisor-Kennwort zu entfernen, wählen Sie bitte Change Supervisor Password und drücken anschließend die Eingabetaste. Daraufhin wird die Meldung “Password Uninstalled” angezeigt. Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 2.6. Nachdem Sie ein Supervisor-Kennwort eingerichtet haben, werden die anderen Elemente angezeigt, damit Sie die anderen Sicherheitseinstellungen ändern können.

  • Seite 91: Change User Password

    Zahlen) in das Kennwort-Feld ein und drücken Sie die <Eingabetaste>. 3. Bestätigen Sie bei der Aufforderung das Kennwort. Die Meldung “Kennwort eingerichtet” erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Wiederholen Sie die obigen Schritte, um das Benutzer-Kennwort zu ändern. ASUS M2V 4-33...

  • Seite 92: Tools-Menü

    Tools-Menü Die Elemente im Tools-Menü gestatten Ihnen, die Einstellungen für besondere Funktionen zu verändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Tools O.C. PROFILE Confi guration O.C. Profi le1 Status :Not Installed O.C.

  • Seite 93: Exit-Menü

    Exit & Discard Changes Wählen Sie diese Option nur, wenn Sie die Änderungen im Setup- Programm nicht speichern möchten. Wenn Sie andere Elemente als Datum, Uhrzeit und Kennwort geändert haben, erfragt das BIOS vor dem Beenden des Setups eine Bestätigung. ASUS M2V 4-35...

  • Seite 94: Load Setup Defaults

    Load Setup Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern.

  • Seite 95: Kapitel 5: Software-Unterstützung

    Kapitel 5 Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software-Unterstützung...
  • Seite 96 Kapitelübersicht Installieren eines Betriebssystems ....5-1 Support CD-Informationen ......5-1 Software-Informationen ........5-8 RAID-Konfi gurationen ........5-10 Erstellen einer RAID-Treiberdiskette ...5-19 Cool ʻnʼ Quiet!™-Technologie ......5-20 ASUS M2V...

  • Seite 97: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard- Funktionen nutzen zu können. Der Inhalt der Support-CD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 5.2.1 Ausführen der Support-CD Legen Sie die Support-CD in das optische Laufwerk. Die CD zeigt automatisch das Treibermenü...

  • Seite 98: Drivers-Menü

    5.2.2 Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. AMD Cool ʻnʼ Quiet Driver Installiert den AMD Cool ʻnʼ Quiet!™ Technologie-Treiber. VIA Chipset Driver Program Installiert das VIA Chipsatztreiberprogramm.

  • Seite 99: Utilities-Menü

    Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS von der ASUS-Webseite herunterzuladen. Bevor Sie ASUS Update benutzen, vergewissern Sie sich, dass Sie über eine Internetverbindung verfügen, um sich mit der ASUS- Webseite verbinden zu können. ASUS Screen Saver Installiert den ASUS-Bildschirmschoner.

  • Seite 100: Make Disk-Menü

    Microsoft DirectX 9.0c ® ® Installiert den Microsoft DirectX 9.0c-Treiber. Microsoft DirectX 9.0c ist eine Multimediatechnologie, die Grafi k und Sound von Computern verbessert. DirectX ® verbessert die Multimediafunktionen Ihres Computers, so dass Sie TV-Programme und Filme genießen, Videos bearbeiten oder die neuesten Spiele ausführen können.

  • Seite 101: Manuals-Menü

    Acrobat Reader aus dem Menü Utilities, bevor Sie diese Handbuchdatei öffnen. 5.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie können diese Informationen auch auf der ersten Innenseite der Benutzeranleitung fi nden. ASUS M2V...

  • Seite 102: Weitere Informationen

    5.2.7 Weitere Informationen Die Elemente in der oberen rechten Ecke geben ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-CD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Spezifi kationen des Motherboards an. CD durchsuchen Zeigt den Inhalt der Support-CD an in einem Fenster an.

  • Seite 103: Formular Für Technische Unterstützung

    Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Displays the contents of the support CD and a brief description of each in text format. ASUS M2V...

  • Seite 104: Software-Unterstützung

    In diesem Abschnitt fi nden Sie Details zu den vom Motherboard unterstützten Software-Anwendungen. ASUS MyLogo2™ ASUS MyLogo2™ wird automatisch installiert, wenn Sie das ASUS Update- Programm von der Support-CD installieren. Details siehe Abschnitt “5.2.3 Utilities-Menü”. Erstellen Sie bitte vor Verwendung der ASUS MyLogo2™-Funktion mit Hilfe des AFUDOS-Programms eine Kopie der ursprünglichen BIOS-Datei...
  • Seite 105 Computer neu. Das System wird mit dem neuen Boot-Logo gestartet. Sie können ASUS MyLogo2™ auch direkt vom Windows-Startmenü starten, um Ihr Boot-Logo zu ändern. Wenn Sie die BIOS-Datei mir dem neuen Logo erstellt haben, laden Sie die BIOS-Date mit dem ASUS Update-Programm.

  • Seite 106: Raid-Konfi Gurationen

    RAID-Konfi gurationen Das Motherboard ist mit dem in der Southbridge integrierten VIA VT8237A-Controller ausgestattet, der Redundant Array of Independent Disks (RAID)-Konfi gurationen unterstützt. Mit zwei Serial ATA-Festplatten können Sie RAID 0-, RAID 1-, und JBOD-Konfi gurationen erstellen. Im Folgenden werden die verschiedenen RAID-Set-Konfi gurationen defi niert: RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.

  • Seite 107: Installieren Der Festplatten

    Installieren von Serial ATA (SATA)-Festplatten So installieren Sie SATA-Festplatten für RAID-Konfi gurationen: 1. Bauen Sie die Serial ATA-Festplatten in die Laufwerksfächer ein. 2. Schließen Sie die Serial ATA-Signalkabel an. 3. Verbinden Sie ein Serial ATA-Stromkabel mit dem Stromanschluss an jeder Festplatte. ASUS M2V 5-11...

  • Seite 108: Via Raid-Konfi Gurationen

    5.4.2 VIA RAID-Konfi gurationen Das Motherboard verfügt über einen in den VIA VT8237A Southbridge- Chipsatz integrierten Hochleistungs-IDE RAID Controller, der RAID 0 und RAID 1 mit zwei unabhängigen Serial ATA-Kanälen unterstützt. Genauere Informationen zu RAID-Konfi gurationen unter verschiedenen Betriebssystemen fi nden Sie in der VIA8237 SATA Schnellstarthilfe auf der Support-CD.

  • Seite 109: Festplattenanordnung Erstellen

    Wenn Sie die automatische Konfi guration wählen, fahren Sie mit dem nächsten Schritt fort, ansonsten gehen Sie zu Schritt 5. 3. Wählen Auto Setup for Performance, und drücken Sie die <Eingabetaste>. Die folgende Bestätigung erscheint. Auto create array will destroy all data on disks, Continue? (Y/N) ASUS M2V 5-13...
  • Seite 110 Drücken Sie <Y>, um zu bestätigen, oder <N>, um zu den Konfi gurationsoptionen zurückzukehren. Wenn Sie <Y> gewählt haben, gehen Sie zu Schritt 9. Wählen Sie Select Disk Drives, und drücken Sie die <Eingabetaste>. Wählen Sie mit den Pfeiltasten eine Festplatte aus und drücken Sie dann die <Eingabetaste>, um die ausgewählte Festplatte mit einem Sternsymbol zu markieren.
  • Seite 111 Wenn Sie <N> wählen, erscheint die folgende Bestätigung. The data on the selected disks will be destroyed. Continue? (Y/N) 10. Drücken Sie <Y>, um zu bestätigen, oder <N>, um zu den Konfi gurationsoptionen zurückzukehren. 11. Drücken Sie <Esc>, um zum Hauptmenü zurückzukehren. ASUS M2V 5-15...
  • Seite 112 RAID Span for capacity Wählen Sie im Create Array-Menü Array Mode, und drücken Sie die <Eingabetaste>. Die unterstützten RAID-Konfi gurationen werden in einem Pop-up-Menü angezeigt. RAID 0 for performance RAID 1 for data protection RAID 0/1 RAID SPAN for capacity RAID SPAN for capacity Wählen Sie RAID SPAN for capacity, und drücken Sie die <Eingabetaste>.
  • Seite 113 Arrays das RAID Array zu wählen, das gestartet werden soll. Nach Ihrer Auswahl wird der Status des gewählten Arrays als Boot angezeigt. Drücken Sie <ESC>, um zu den Menüelementen zurückzukehren. Um die Auswahl rückgangig zu machen, wiederholen Sie die Prozedur. ASUS M2V 5-17...
  • Seite 114 Serial Number View Wählen Sie im VIA RAID BIOS-Hauptmenü Serial Number View, und drücken Sie die <Eingabetaste>. Benutzen Sie die Pfeiltasten, um in der Liste von Kanälen für IDE RAID Arrays die Auswahlleiste zwischen den einzelnen Elementen zu bewegen. Die Seriennummer der ausgewählten Festplatte wird am unteren Teil des Bildschirms angezeigt.

  • Seite 115: Erstellen Einer Raid-Treiberdiskette

    Drücken Sie <F6> und stecken dann die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein. Folgen Sie den Anweisungen auf dem Bildschirm, um den RAID-Treiber zu installieren. Weitere Informationen zu RAID-Installation und -Konfi guration fi nden Sie im Manuals-Menü auf der Support-CD. ASUS M2V 5-19...

  • Seite 116: Cool 'N' Quiet!™-Technologie

    Cool ‘n’ Quiet!™-Technologie Das Motherboard unterstützt die AMD Cool ʻnʼ Quiet!™-Technologie. D i e s e Te c h n o l o g i e ä n d e r t d y n a m i s c h u n d a u t o m a t i s c h d i e Prozessorgeschwindigkeit, die -Spannung und den Leistungsverbrauch, entsprechend der vom Prozessor zu bewältigenden Aufgaben.
  • Seite 117 So starten Sie das Cool ʻnʼ Quiet!™-Programm: ® 1. Wenn Sie Windows 98SE/ME/2000 verwenden, klicken Sie auf Start > Programme > ASUS > Cool & Quiet > Cool & Quiet. ® 2. Wenn Sie Windows XP verwenden, klicken Sie auf Start >...
  • Seite 118 5-22 Kapitel 5: Software-Unterstützung...

Inhaltsverzeichnis
