4.9 Simulation von Widerstand / RTDs
Bei dieser Verwendung wie folgt vorgehen:
1. Über das Hauptmenü die untere Anzeige auswählen und dann als Primärparameter die
Option [RTD] einstellen.
2. Die Eingangs-/Ausgangsumschaltung auf [IN] stellen und dann RTD-Sensor aus den
Sensorarten auswählen.
3. Den Kalibrator an das Instrument anschließen, das getestet werden soll (siehe Abb. 14).
4. Die Temperatur bzw. den Widerstand über das Tastenfeld eingeben.

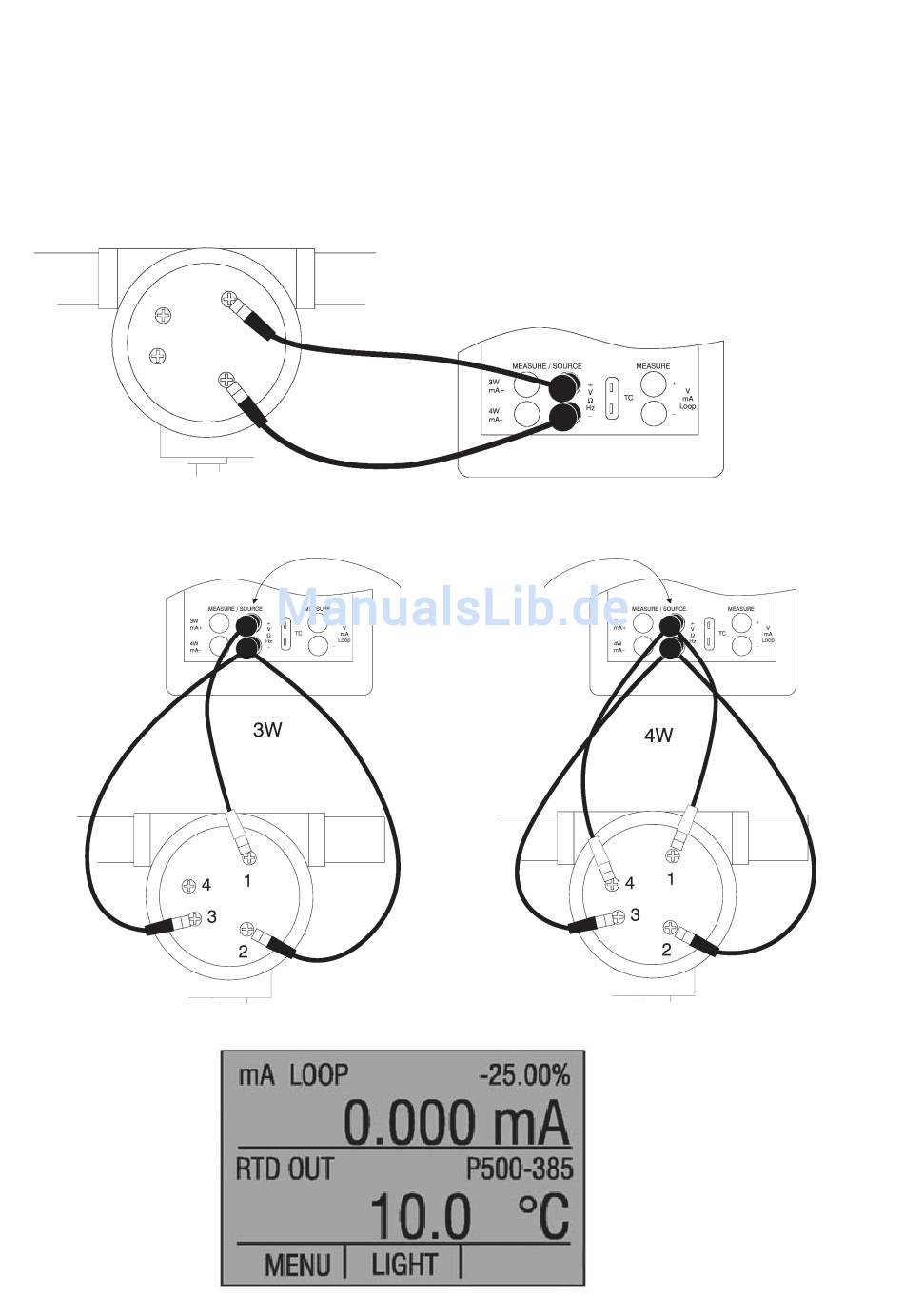

Abb. 14. Anschluss für den Ausgang von RTD-Sensoren
20
Messleitungen für
gemeinsame Anschlüsse
Abb. 15. 3 oder 4-Leiter-Schaltung für RTDs
Verlängerbare
verwenden
