4.7 Verwendung als Impulsgeber

Der Kalibrator kann eine Impulsfolge mit einer
einstellbaren Anzahl von Impulsen einer
gewünschten Frequenz erzeugen.
Wird beispielsweise die Frequenz auf 60 Hz
und die Anzahl der Impulse auf 60 eingestellt,
würde der Kalibrator 1 Sekunde lang 60
Impulse erzeugen. Für den Betrieb als
Impulsgeber die gleichen Anschlüsse wie
beim Frequenz Geben verwenden und wie
folgt vorgehen:
1. Die untere Anzeige einschalten und als Pulse auswählen.
2. Die gewünschte Maßeinheit auswählen und die Frequenz über die Tastatur eingeben.
3. Mit der Funktion [COUNTS] im Startmenü die Anzahl der Impulse eingeben. Mit Taste [TRIG]
das Signal starten und stoppen.
4. Die Amplitude der Impulsfolge lässt sich genauso einstellen wie bei der Frequenz.
Hinweis: Die Anschlussleitungen für das
Thermoelement müssen zum Thermoelementtyp passen, der kalibriert werden soll.

4.8 Simulieren von Thermoelementen

Bei dieser Verwendung folgende Schritte ausführen:
1. Die Leitungen des Thermoelements an den entsprechend gepolten Thermoelement-
Ministecker anschließen und mit den TC-Klemmen am Kalibrator wie in Abb. 13 verbinden.
2. Im Hauptmenü die untere Anzeige auswählen und die Option Thermoelement [TC] als
Primärparameter einstellen.
3. Mit der Eingangs-/Ausgangsumschaltung Ausgang [OUT] auswählen.
4. In der Liste der Sensorarten den gewünschten Thermoelementtyp auswählen.
5. Die Temperatur über das Tastenfeld eingeben.

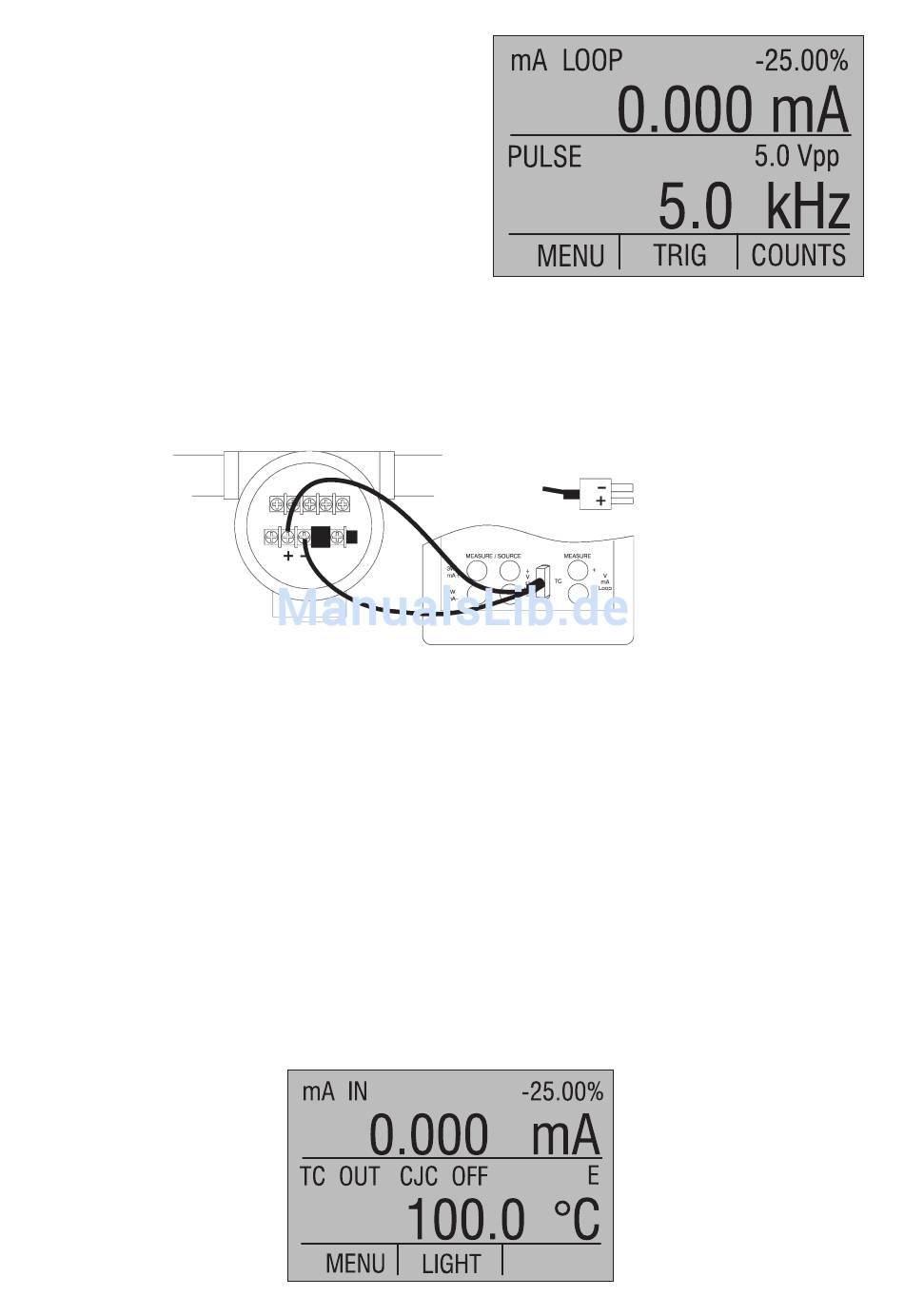

Abb. 13. Anschluss für Thermoelementausgänge
T/C Stecker
