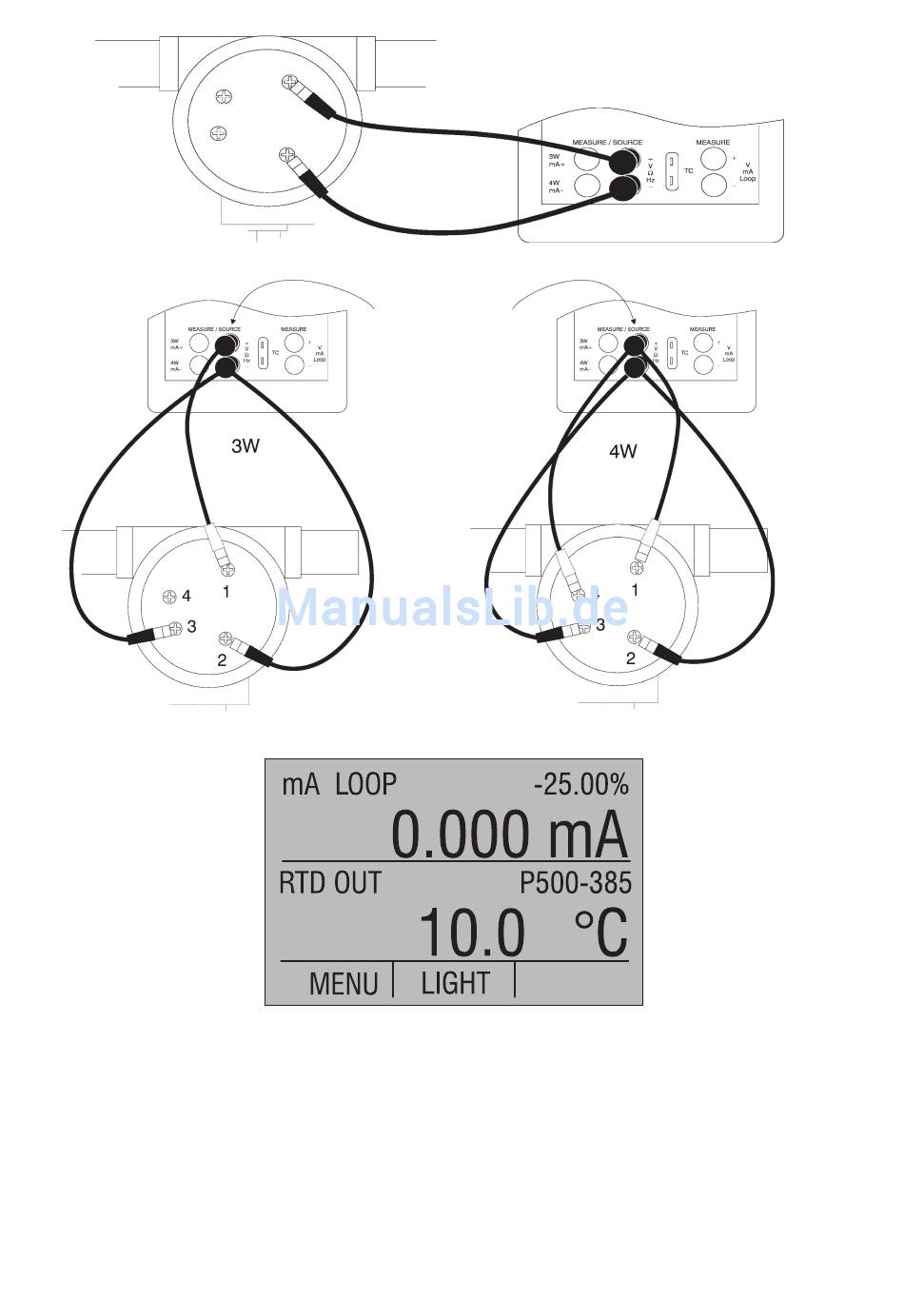

Figure 14. Connexions pour générer des RTD
Utiliser des cordons de
test empilables pour des
connexions partagées
Figure 15. Utiliser une connexion à 3 ou 4 fils pour les RTD
Remarque: Le calibrateur simule un RTD à 2 fils. Pour connecter un émetteur à 3 ou 4 fils, uti-
liser des câbles empilables, comme montré sur la figure 15.
4.9-1 RTD personnalisé
Un PRT personnalisé peut être relié au calibrateur à des fins de génération et de mesure. Pour
cela, procéder comme suit:
1. Passer à l'affichage inférieur. Sélectionner RTD et régler le type de sonde sur CUSTOM.
2. Entrer dans le menu principal RTD Custom, et sélectionner [SET CUSTOM].
3. Avec le clavier, entrer les valeurs que le calibrateur demande: température minimale, tempé-
rature maximale, R0, et les valeurs pour chacun des coefficients de température.
