3. Verwendung der Messmodi (untere Anzeige)

3.1 Messung von Spannung und Frequenz

Die elektrischen Parameter Spannung und Frequenz können in der unteren Anzeige gemessen
werden. Zur Messung die folgenden Schritte ausführen:
1. Im Hauptmenü auf die untere Anzeige [LOWER] umschalten.
2. Den gewünschten Messparameter auswählen.
3. Die Anschlussleitungen wie in Abbildung 5 anschließen.

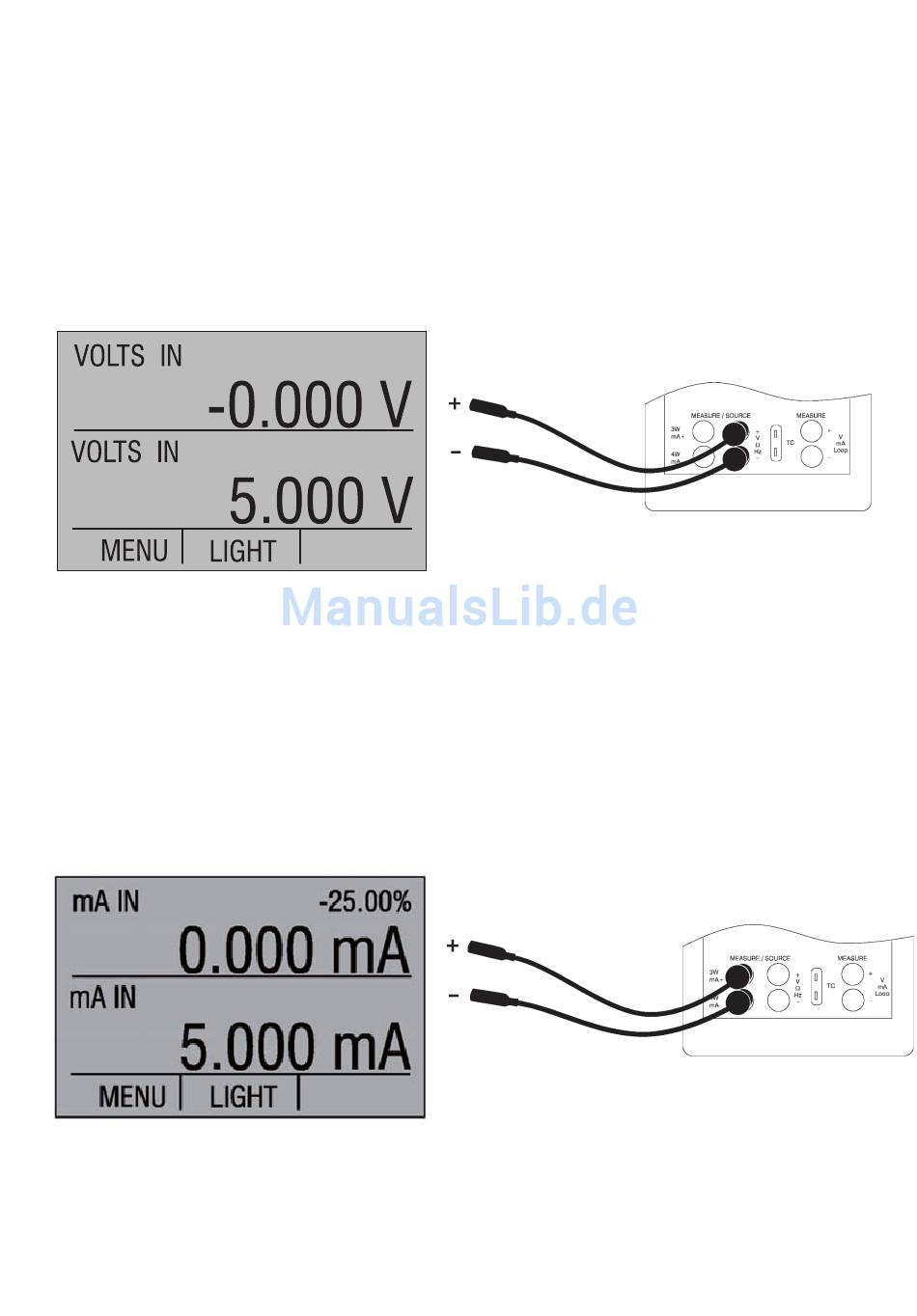

Abb. 5. Messung von Spannung und Frequenz mit den Eingangs- und Ausgangsklemmen

3.2 Messung von Strom (mA)

Zur Messung eines Stroms in mA wie folgt vorgehen:
1. Auf die untere Anzeige umschalten und mA auswählen.
2. Die Eingangs-/Ausgangsumschaltung muss auf IN stehen.
3. Die Anschlussleitungen wie in Abbildung 6 anschließen.
Abb. 6. Messung des Stroms in mA an den Eingangs- und Ausgangsklemmen
