Art.-Nr. 12010

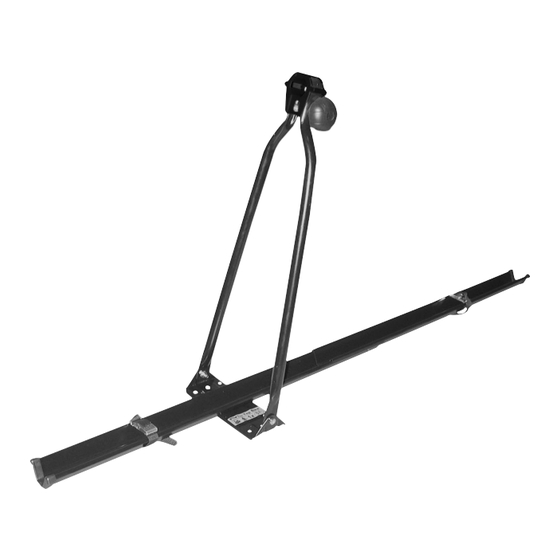

Fahrradträgeraufsatz Poker, stehende Montage
Übersicht
• Bestimmungsgemäßer Gebrauch • Lieferumfang • Spezifikationen • Sicherheitshinweise
• Bedienungsanleitung • Wartung und Pflege • Kontaktinformationen
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und be
achten Sie alle Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem
Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung
zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie
auch diese Anleitung weiter.
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit
und Vollständigkeit!
Bestimmungsgemäßer Gebrauch
Der Fahrradträgeraufsatz Poker dient zum stehenden Transport eines Fahrrades auf dem Dachge-
päckträger eines PKWs.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen
Fähigkeiten oder ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von
dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser
Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als
nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH über-
nimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.
Lieferumfang
1 x Haltebügel mit Grundplatte
2 x Radschienenhälfte
2 x Endkappe
3 x U-Bügel M6 x 55 x 55
2 x Klemmbrücke
3 x Spanngurt 40 cm
1 x Knaufmutter M8
DE GB FR I
1 x Schraubenfeder 10 x 60
2 x Schloßschraube M8 x 80
4 x Sechskantschraube M6 x 15
3 x Scheibe 15,8 x 8,5 x 1,2
6 x Scheibe 17,8 X 6,5 x 2,1
8 x Scheibe 11,8 x 6,5 x 0,9
10 x Mutter M6
1 x Montageanleitung
© EAL GmbH, 12010, Januar 2016
1
