WWSP 335 - WWSP 770

6.7 Anschlussschema

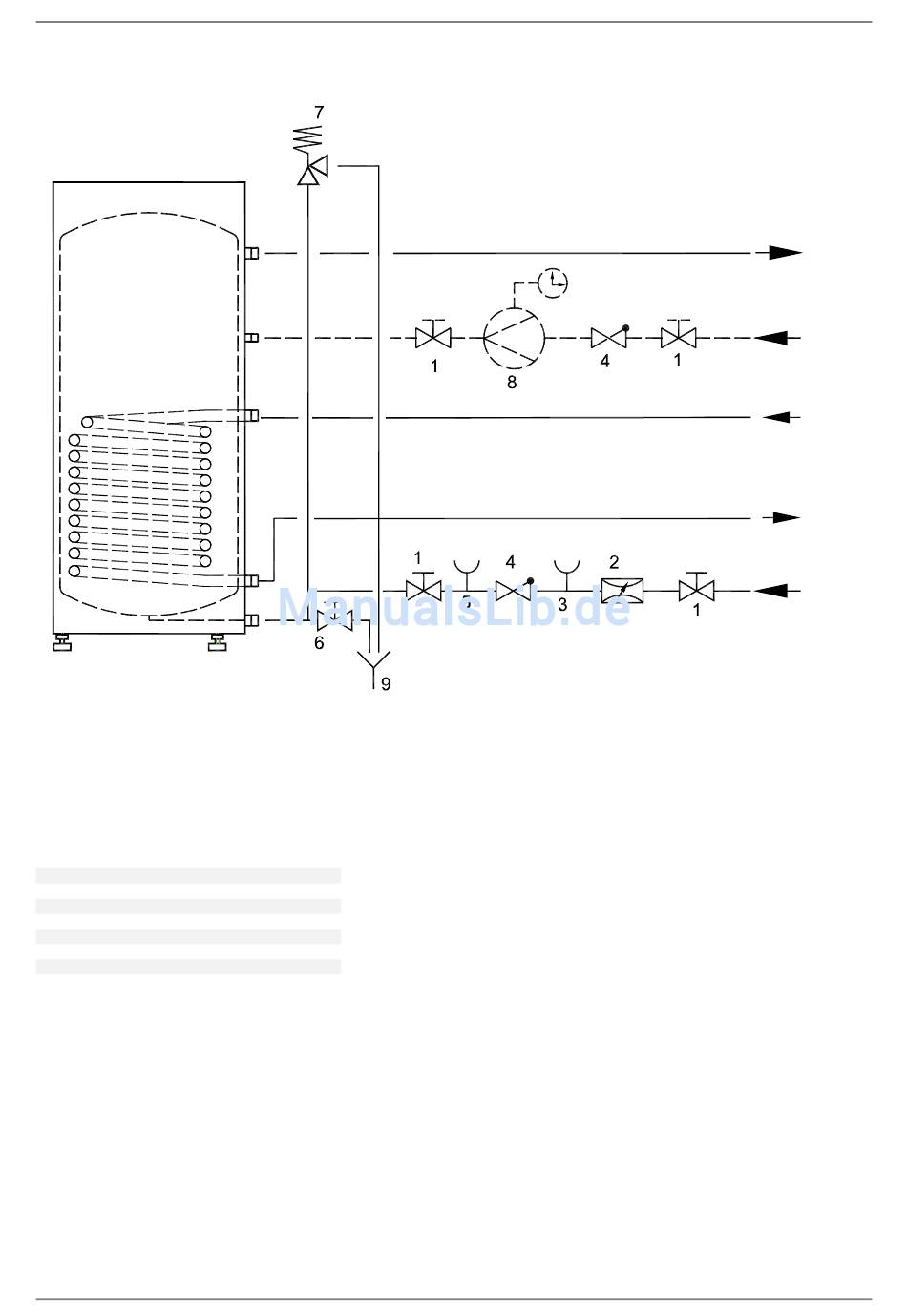

Abb. 6.1:Wasserseitiger Anschluss eines Warmwasserspeicher. Gültig für alle
Speicher

6.8 Legende

1 Absperrventil
2 Druckminderventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranschussstutzen
6 Entleerungsventil
7 Sicherheitsventil
8 Zirkulationspumpe
9 Abfluss
376760 / 372840 / 370080 / 376730 · FD 9801
Warmwasser
Zirkulation (wenn erforderlich)
Heizwasservorlauf
Heizwasserücklauf
Kaltwasseranschluß nach DIN 1988
Deutsch
