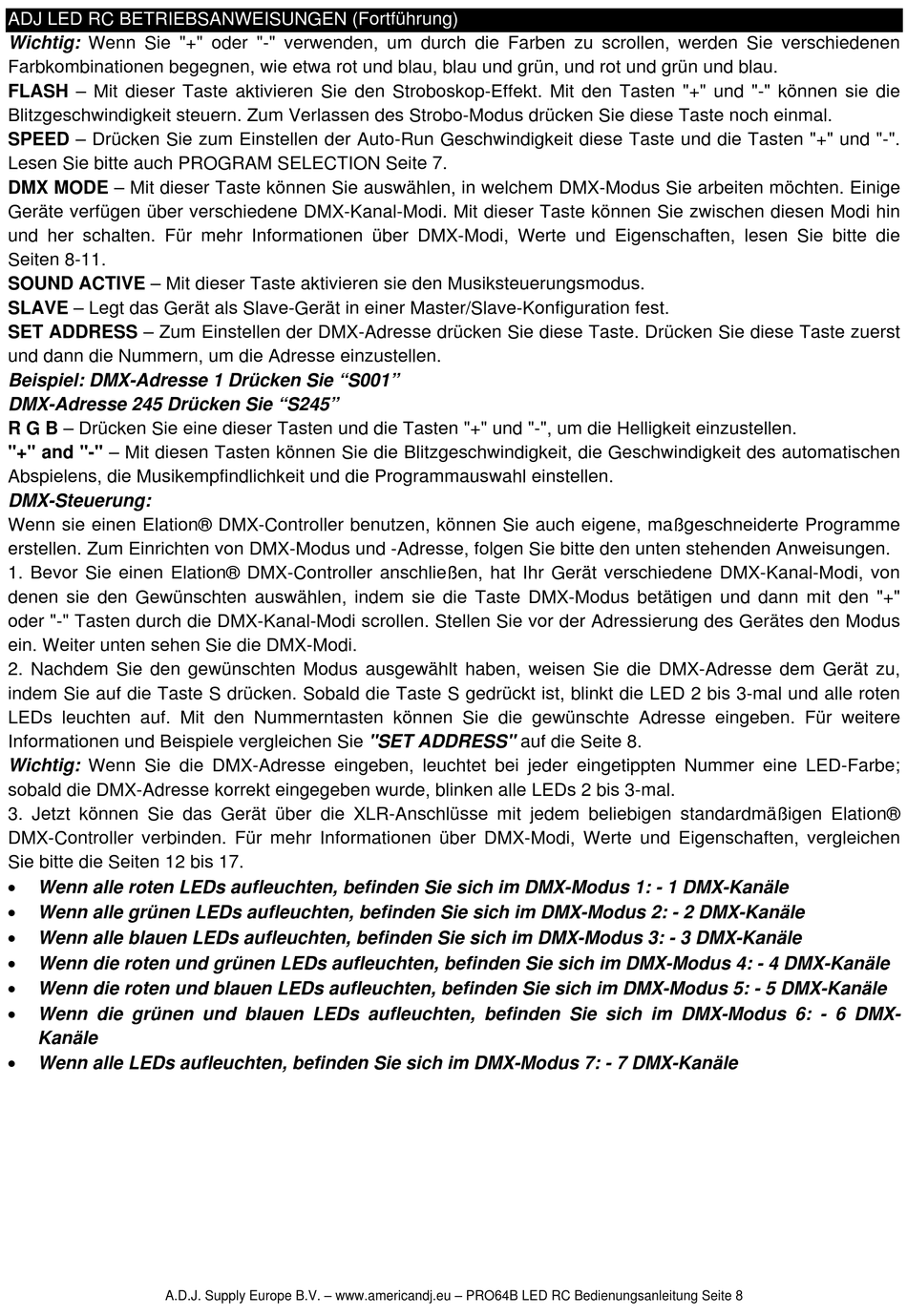

ADJ LED RC BETRIEBSANWEISUNGEN (Fortführung)
Wichtig: Wenn Sie "+" oder "-" verwenden, um durch die Farben zu scrollen, werden Sie verschiedenen
Farbkombinationen begegnen, wie etwa rot und blau, blau und grün, und rot und grün und blau.
FLASH – Mit dieser Taste aktivieren Sie den Stroboskop-Effekt. Mit den Tasten "+" und "-" können sie die
Blitzgeschwindigkeit steuern. Zum Verlassen des Strobo-Modus drücken Sie diese Taste noch einmal.
SPEED – Drücken Sie zum Einstellen der Auto-Run Geschwindigkeit diese Taste und die Tasten "+" und "-".
Lesen Sie bitte auch PROGRAM SELECTION Seite 7.
DMX MODE – Mit dieser Taste können Sie auswählen, in welchem DMX-Modus Sie arbeiten möchten. Einige
Geräte verfügen über verschiedene DMX-Kanal-Modi. Mit dieser Taste können Sie zwischen diesen Modi hin
und her schalten. Für mehr Informationen über DMX-Modi, Werte und Eigenschaften, lesen Sie bitte die
Seiten 8-11.
SOUND ACTIVE – Mit dieser Taste aktivieren sie den Musiksteuerungsmodus.
SLAVE – Legt das Gerät als Slave-Gerät in einer Master/Slave-Konfiguration fest.
SET ADDRESS – Zum Einstellen der DMX-Adresse drücken Sie diese Taste. Drücken Sie diese Taste zuerst
und dann die Nummern, um die Adresse einzustellen.
Beispiel: DMX-Adresse 1 Drücken Sie "S001"
DMX-Adresse 245 Drücken Sie "S245"
R G B – Drücken Sie eine dieser Tasten und die Tasten "+" und "-", um die Helligkeit einzustellen.
"+" and "-" – Mit diesen Tasten können Sie die Blitzgeschwindigkeit, die Geschwindigkeit des automatischen
Abspielens, die Musikempfindlichkeit und die Programmauswahl einstellen.
DMX-Steuerung:
Wenn sie einen Elation® DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme
erstellen. Zum Einrichten von DMX-Modus und -Adresse, folgen Sie bitte den unten stehenden Anweisungen.
1. Bevor Sie einen Elation® DMX-Controller anschließen, hat Ihr Gerät verschiedene DMX-Kanal-Modi, von
denen sie den Gewünschten auswählen, indem sie die Taste DMX-Modus betätigen und dann mit den "+"
oder "-" Tasten durch die DMX-Kanal-Modi scrollen. Stellen Sie vor der Adressierung des Gerätes den Modus
ein. Weiter unten sehen Sie die DMX-Modi.
2. Nachdem Sie den gewünschten Modus ausgewählt haben, weisen Sie die DMX-Adresse dem Gerät zu,
indem Sie auf die Taste S drücken. Sobald die Taste S gedrückt ist, blinkt die LED 2 bis 3-mal und alle roten
LEDs leuchten auf. Mit den Nummerntasten können Sie die gewünschte Adresse eingeben. Für weitere
Informationen und Beispiele vergleichen Sie "SET ADDRESS" auf die Seite 8.
Wichtig: Wenn Sie die DMX-Adresse eingeben, leuchtet bei jeder eingetippten Nummer eine LED-Farbe;
sobald die DMX-Adresse korrekt eingegeben wurde, blinken alle LEDs 2 bis 3-mal.
3. Jetzt können Sie das Gerät über die XLR-Anschlüsse mit jedem beliebigen standardmäßigen Elation®
DMX-Controller verbinden. Für mehr Informationen über DMX-Modi, Werte und Eigenschaften, vergleichen
Sie bitte die Seiten 12 bis 17.
Wenn alle roten LEDs aufleuchten, befinden Sie sich im DMX-Modus 1: - 1 DMX-Kanäle
Wenn alle grünen LEDs aufleuchten, befinden Sie sich im DMX-Modus 2: - 2 DMX-Kanäle
Wenn alle blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 3: - 3 DMX-Kanäle
Wenn die roten und grünen LEDs aufleuchten, befinden Sie sich im DMX-Modus 4: - 4 DMX-Kanäle
Wenn die roten und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 5: - 5 DMX-Kanäle
Wenn die grünen und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 6: - 6 DMX-
Kanäle
Wenn alle LEDs aufleuchten, befinden Sie sich im DMX-Modus 7: - 7 DMX-Kanäle
A.D.J. Supply Europe B.V. – www.americandj.eu – PRO64B LED RC Bedienungsanleitung Seite 8
