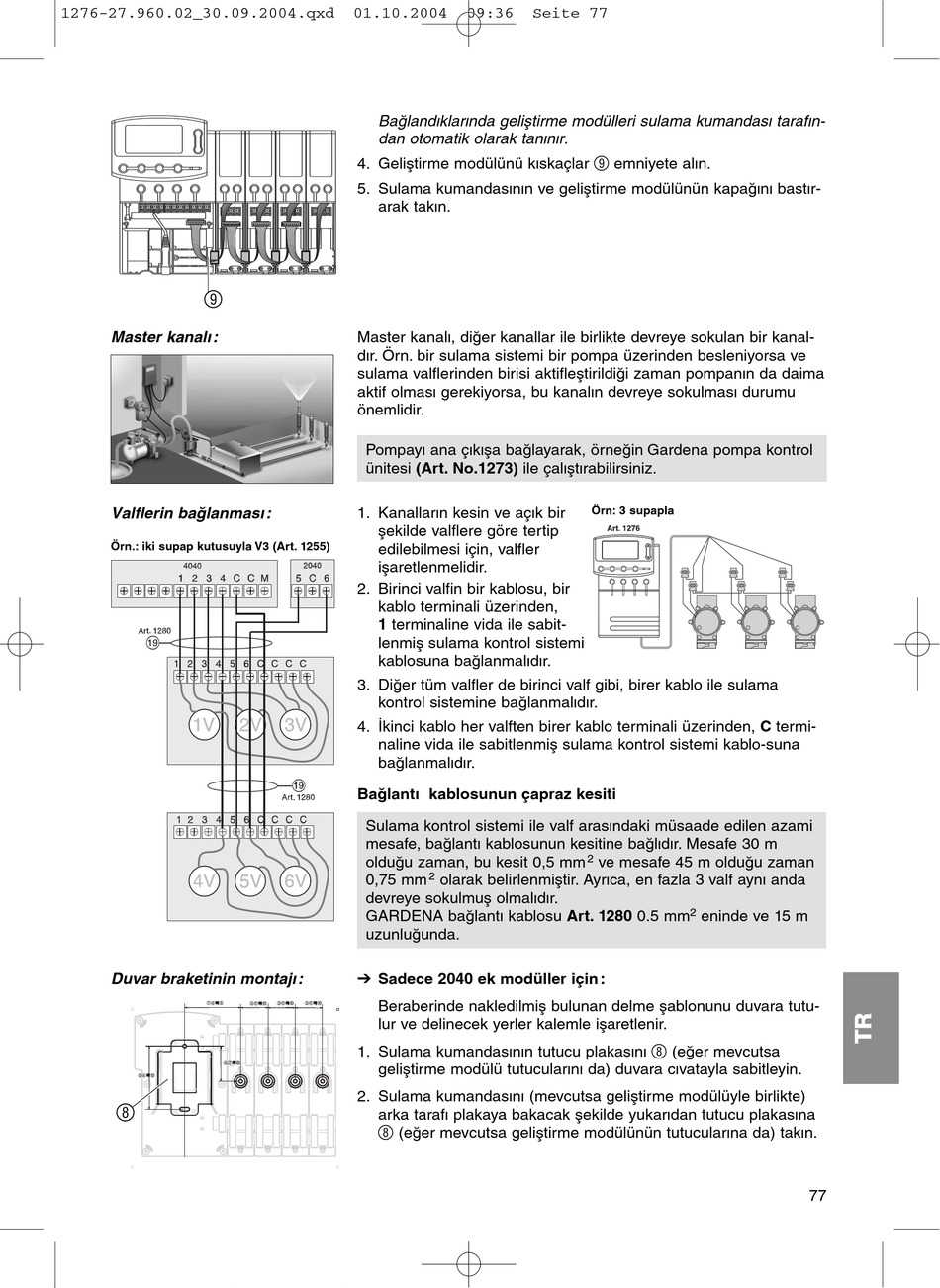

Gardena 4040 modular 1276 Gebrauchsanweisung Seite 77

1276-27.960.02_30.09.2004.qxd
9
Master kanalý :
Valflerin baðlanmasý :
Örn.: iki supap kutusuyla V3 (Art. 1255)
Duvar braketinin montajý :
8
01.10.2004 09:36
Baðlandýklarýnda geliþtirme modülleri sulama kumandasý tarafýn-
dan otomatik olarak tanýnýr.
4. Geliþtirme modülünü kýskaçlar
5. Sulama kumandasýnýn ve geliþtirme modülünün kapaðýný bastýr-
arak takýn.
Master kanalý, diðer kanallar ile birlikte devreye sokulan bir kanal-
dýr. Örn. bir sulama sistemi bir pompa üzerinden besleniyorsa ve
sulama valflerinden birisi aktifleþtirildiði zaman pompanýn da daima
aktif olmasý gerekiyorsa, bu kanalýn devreye sokulmasý durumu
önemlidir.
Pompayý ana çýkýþa baðlayarak, örneðin Gardena pompa kontrol
ünitesi (Art. No.1273) ile çalýþtýrabilirsiniz.
1. Kanallarýn kesin ve açýk bir
þekilde valflere göre tertip
edilebilmesi için, valfler
iþaretlenmelidir.
2. Birinci valfin bir kablosu, bir
kablo terminali üzerinden,
1 terminaline vida ile sabit-
lenmiþ sulama kontrol sistemi
kablosuna baðlanmalýdýr.
3. Diðer tüm valfler de birinci valf gibi, birer kablo ile sulama
kontrol sistemine baðlanmalýdýr.
4. Ýkinci kablo her valften birer kablo terminali üzerinden, C termi-
naline vida ile sabitlenmiþ sulama kontrol sistemi kablo-suna
baðlanmalýdýr.
Baðlantý kablosunun çapraz kesiti
Sulama kontrol sistemi ile valf arasýndaki müsaade edilen azami
mesafe, baðlantý kablosunun kesitine baðlýdýr. Mesafe 30 m
olduðu zaman, bu kesit 0,5 mm
2
0,75 mm olarak belirlenmiþtir. Ayrýca, en fazla 3 valf ayný anda
devreye sokulmuþ olmalýdýr.
GARDENA baðlantý kablosu Art. 1280 0.5 mm
uzunluðunda.
V Sadece 2040 ek modüller için :
Beraberinde nakledilmiþ bulunan delme þablonunu duvara tutu-
lur ve delinecek yerler kalemle iþaretlenir.
1. Sulama kumandasýnýn tutucu plakasýný
geliþtirme modülü tutucularýný da) duvara cývatayla sabitleyin.
2. Sulama kumandasýný (mevcutsa geliþtirme modülüyle birlikte)
arka tarafý plakaya bakacak þekilde yukarýdan tutucu plakasýna
8
(eðer mevcutsa geliþtirme modülünün tutucularýna da) takýn.
Seite 77
9
emniyete alýn.
Örn: 3 supapla
2
ve mesafe 45 m olduðu zaman
2
eninde ve 15 m
8
(eðer mevcutsa
77
