Monteren en aansluiten
Raadpleeg het hoofdstuk „Veiligheidsvoorschriften"!
Voer de installatie van de bewegingsmelder voor dichtbij uitsluitend in span-
ningsvrije staat uit. Daarvoor volstaat het niet de lichtschakelaar uit te scha-
kelen!
Schakel het elektrische netsnoer op alle polen uit, door de bijbehorende
zekering te verwijderen resp. de zekeringautomaat en vervolgens ook de
bijbehorende aardlekschakelaar uit te schakelen. Zorg ervoor dat deze niet
door onbevoegden weer kan worden ingeschakeld, bijv. met een waarschu-
wingsbordje.
Inspecteer of het netsnoer volledig spanningsvrij is, bijvoorbeeld met behulp
van een geschikt meetinstrument.
De regeleenheid heeft geen electrische isolatie tussen input en sensoruit-
gang. Let dus bij inbouw en montage op een passende bescherming tegen
schokken voor de regeleenheid van de korte afstandsbewegingsdetector en
de verbindingskabel tussen de sensor- en de regeleenheid. Na de montage
dient uitsluitend de voorzijde van de sensoreenheid aan te raken te zijn.
• Monteer de bewegingsmelder voor dichtbij uitsluitend op een stabiele ondergrond,
bijv. metselwerk. Gebruik - afhankelijk van de ondergrond - voor die ondergrond
geschikte schroeven en evt. pluggen.
Let op!
Zorg er tijdens het boren resp. vastschroeven voor dat u geen kabels of lei-
dingen beschadigt!
• Voor de sensoreenheid is slechts een gat nodig met een diameter van 14 mm.
Monteer de sensoreenheid niet achter glas. De voorkant van de sensoreen-
heid moet vrij liggen.
• Verbind de 3-polige stekker aan het einde van het snoer van de sensoreenheid met
de betreffende bus van de bewegingsmelder voor dichtbij.
• Verwijder de schroef voor de kabelklemmenafdekking en neem daarna de afdekking
eraf.
• Verwijder de buitenste isolatie van het netsnoer en het aansluitsnoer naar de ver-
bruiker tot een lengte van 10 mm.
Verwijder aansluitend de isolatie van elke ader tot een lengte van 5 mm.

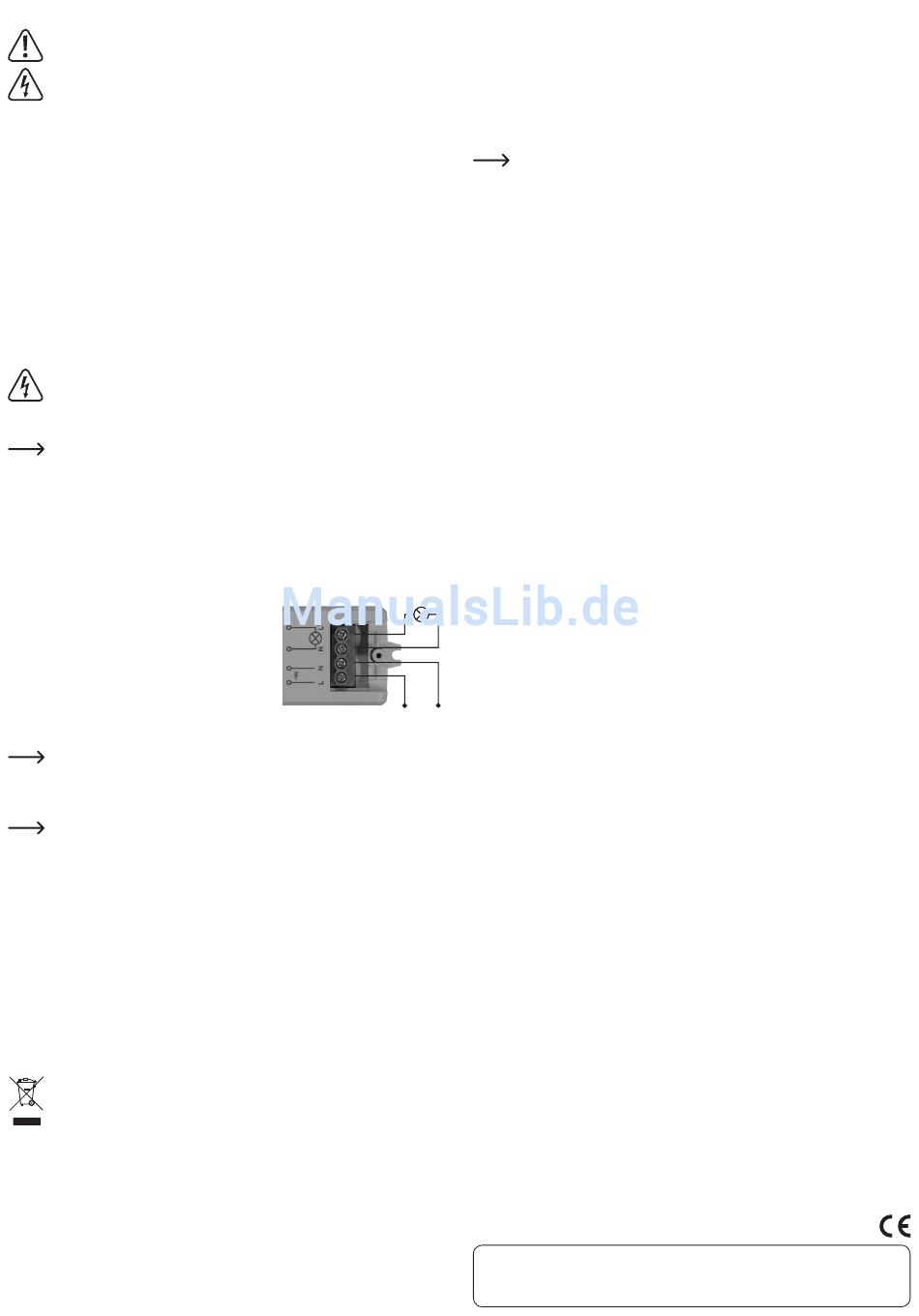

• Sluit het netsnoer een het aansluitsnoer naar de
verbruiker aan, let op de opdruk op de behuizing
van de bewegingsmelder voor dichtbij of de rech-
ter afbeelding.
• Plaats de kabelklemmenafdekking er op en fixeer ze met de bijbehorende schroef.
De kabelklemmenafdekking dient gelijktijdig als fixatie en trekontlasting van
het netsnoer en het aansluitsnoer naar de verbruiker.
• Schakel de netspanning in. De bewegingsmelder voor dichtbij is vervolgens klaar
voor gebruik.
Houd als wijze van test een hand voor de sensoreenheid (afstand max. ong.
5- 6 cm). Schakel de verbruiker nu in.
Neem de hand weg van de sensoreenheid en houd hem er dan opnieuw
weer voor. De verbruiker schakelt uit.

Onderhoud en reiniging

Het product is voor u onderhoudsvrij. Laat het product uitsluitend door een vakman
repareren en onderhouden.
Voor het reinigen van de voorzijde van de sensoreenheid kunt u een schone, zachte,
droge doek gebruiken. U kunt stof op de voorkant van de sensoreenheid zeer gemak-
kelijk met een schone en zachte kwast en een stofzuiger verwijderen.
Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze
kunnen verkleuringen of zelfs materiaalveranderingen van het oppervlak veroorzaken.
Verwijdering
Het product hoort niet bij het huishoudelijk afval.
Het product dient aan het einde van zijn levensduur volgens de geldende
wettelijke voorschriften te worden verwijderd. Lever het bijv. in bij het be-
treffende inzamelpunt.

Technische gegevens

a) Bewegingsmelder voor dichtbij
Bedrijfsspanning ......................................110 - 240 V/AC, 50/60 Hz
Schakelvermogen bij 220 - 240 V/AC......500 W (ohmse belasting)
.....................................................................200 W (inductieve belasting)
Schakelvermogen bij 110 - 130 V/AC......300 W (ohmse belasting)
.....................................................................100 W (inductieve belasting)
Verbruikers met voornamelijk ohmse belasting zijn bijv. gloeilampen en ver-
warmingen.
Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelappara-
ten, conventionele transformatoren en energiebesparende lampen.
Schakelaartype ........................................relais; eenpolig
Beschermingsgraad ................................IP20
Afmetingen ................................................88 x 35,5 x 20,5 mm (L x B x H)
Gewicht......................................................ca. 40 g
b) Sensoreenheid
Afstand voor herkenning ........................max. ca. 5 - 6 cm
Diameter voor montagegat.....................14 mm
Inbouwdiepte ............................................16 mm
Buitendiameter .........................................17,2 mm
Snoerlengte ..............................................ca. 145 cm
Gewicht......................................................ca. 17 g (incl. snoer)
c) Algemeen
Montageplek ............................................. uitsluitend in droge, gesloten binnenruimtes
Omgevingsomstandigheden...................temperatuur -20 °C tot +50 °C
.....................................................................
L N
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2016 by Conrad Electronic SE.
Luchtvochtigheid 0% tot 93% relatief, niet con-
denserend
