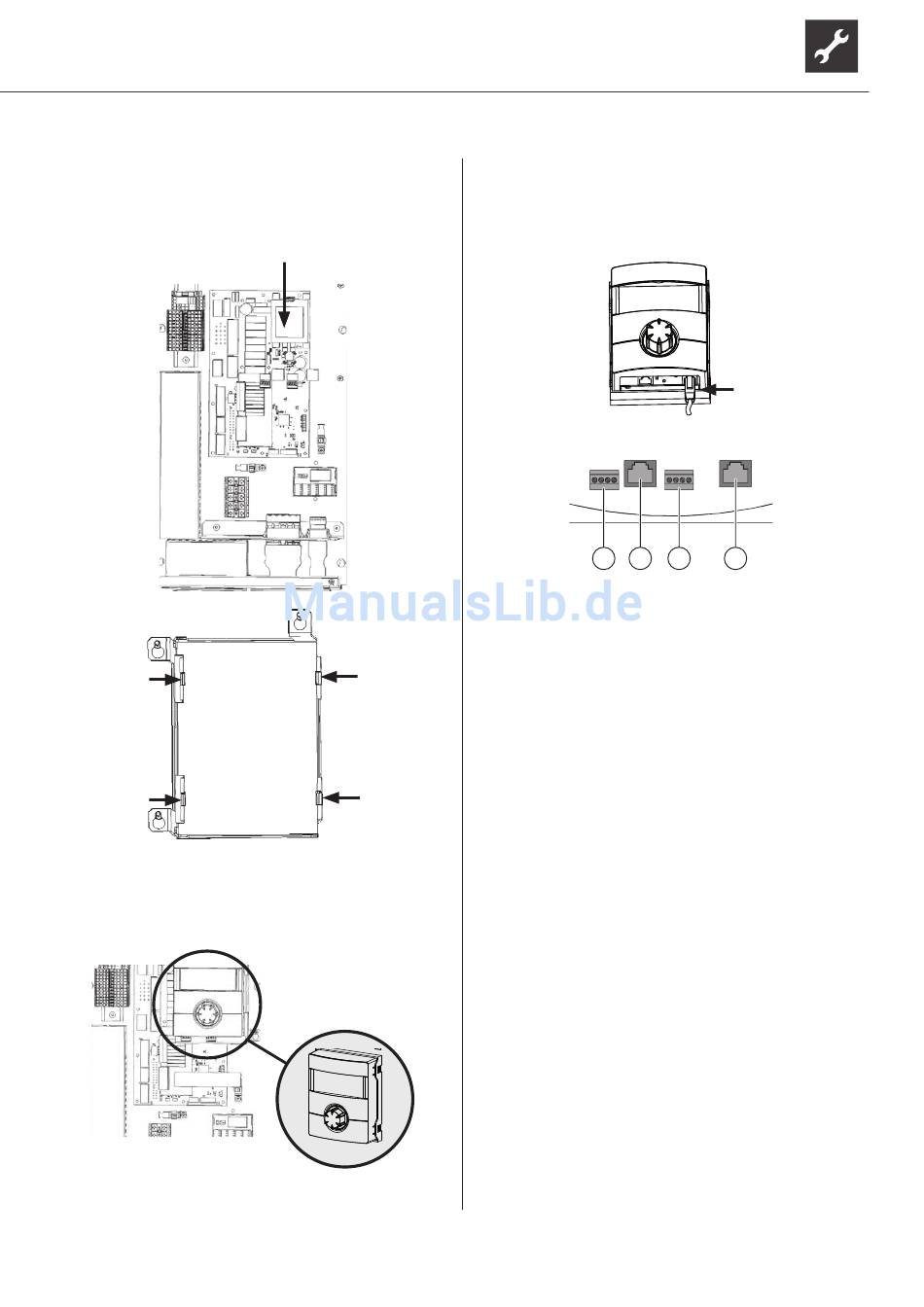

Montage des Bedienteils

Am Schaltkastenblech befinden sich im oberen Be-
reich jeweils 4 Aussparungen zur Befestigung des
Bedienteils:
1. An der Rückseite des Bedienteils befinden sich
4 Haken, an denen das Bedienteil an das Schalt-
raumblech eingehängt wird:
Technische Änderungen vorbehalten | 83058800aDE – Originalbetriebsanleitung | ait-deutschland GmbH
2. Das eingehängte Bedienteil nach unten drü-
cken, bis es einrastet.
3. Steuerungskabel an der Unterseite des Bedien-
teils einstecken.
1 2
1 Anschluss Raumbedieneinheit
RBE RS 485 (Zubehör)
2 Anschluss Netzwerkkabel
3 Anschluss LIN-Bus-Kabel
zur Reglerplatine
4 Anschluss Mod-Bus-Kabel
zum Mod-Bus-Verteiler
3 4
