Haussler Mono Betriebsanleitung Seite 25

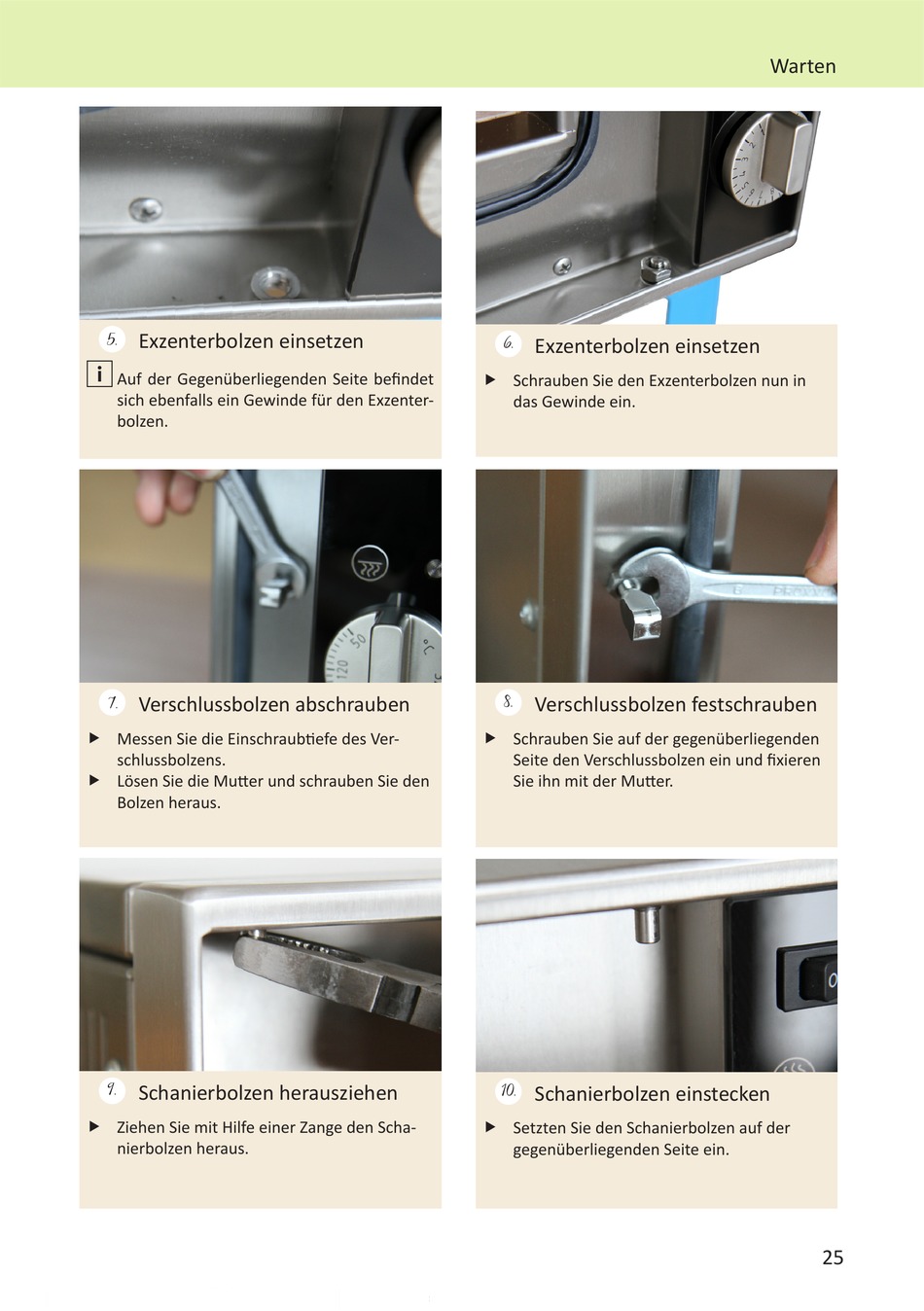

Exzenterbolzen einsetzen
5.
i
Auf der Gegenüberliegenden Seite befindet
sich ebenfalls ein Gewinde für den Exzenter-
bolzen.
Verschlussbolzen abschrauben
7.
 Messen Sie die Einschraubtiefe des Ver-
schlussbolzens.
 Lösen Sie die Mutter und schrauben Sie den
Bolzen heraus.
Schanierbolzen herausziehen
9.
 Ziehen Sie mit Hilfe einer Zange den Scha-
nierbolzen heraus.
6. Exzenterbolzen einsetzen
 Schrauben Sie den Exzenterbolzen nun in
das Gewinde ein.
Verschlussbolzen festschrauben
8.
 Schrauben Sie auf der gegenüberliegenden
Seite den Verschlussbolzen ein und fixieren
Sie ihn mit der Mutter.
10. Schanierbolzen einstecken
 Setzten Sie den Schanierbolzen auf der
gegenüberliegenden Seite ein.
Warten
25
