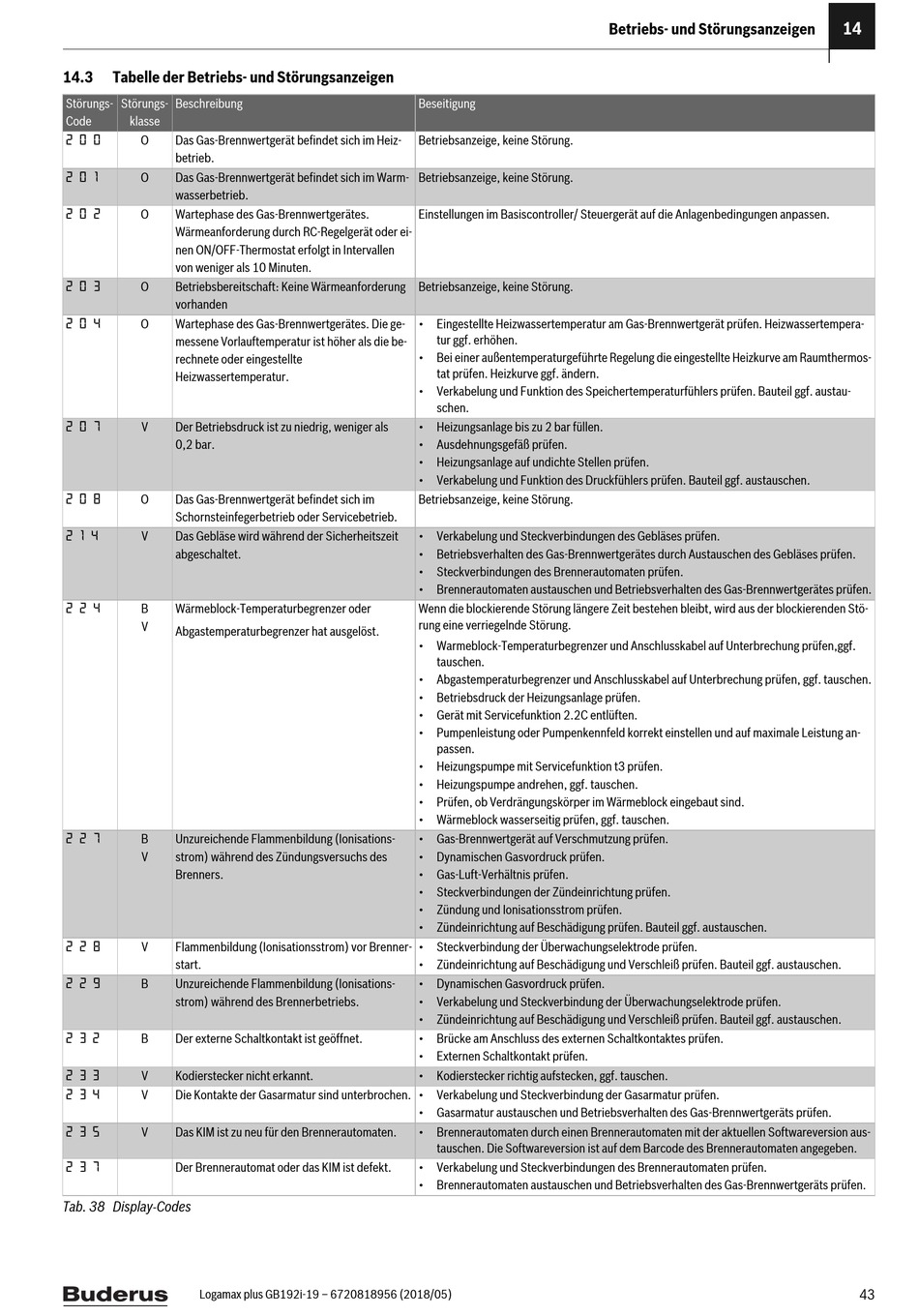

Tabelle der Betriebs- und Störungsanzeigen
Störungs-
Störungs-
Beschreibung
Code
klasse
2 0 0
O
Das Gas-Brennwertgerät befindet sich im Heiz-
betrieb.
2 0 1
O
Das Gas-Brennwertgerät befindet sich im Warm-
wasserbetrieb.
2 0 2
O
Wartephase des Gas-Brennwertgerätes.
Wärmeanforderung durch RC-Regelgerät oder ei-
nen ON/OFF-Thermostat erfolgt in Intervallen
von weniger als 10 Minuten.
2 0 3
O
Betriebsbereitschaft: Keine Wärmeanforderung
vorhanden
2 0 4
O
Wartephase des Gas-Brennwertgerätes. Die ge-
messene Vorlauftemperatur ist höher als die be-
rechnete oder eingestellte
Heizwassertemperatur.
2 0 7
V
Der Betriebsdruck ist zu niedrig, weniger als
0,2 bar.
2 0 8
O
Das Gas-Brennwertgerät befindet sich im
Schornsteinfegerbetrieb oder Servicebetrieb.
2 1 4
V
Das Gebläse wird während der Sicherheitszeit
abgeschaltet.
2 2 4
B
Wärmeblock-Temperaturbegrenzer oder
V
Abgastemperaturbegrenzer hat ausgelöst.
2 2 7
B
Unzureichende Flammenbildung (Ionisations-
V
strom) während des Zündungsversuchs des
Brenners.
2 2 8
V
Flammenbildung (Ionisationsstrom) vor Brenner-
start.
2 2 9
B
Unzureichende Flammenbildung (Ionisations-
strom) während des Brennerbetriebs.
2 3 2
B
Der externe Schaltkontakt ist geöffnet.
2 3 3
V
Kodierstecker nicht erkannt.
2 3 4
V
Die Kontakte der Gasarmatur sind unterbrochen. • Verkabelung und Steckverbindung der Gasarmatur prüfen.
2 3 5
V
Das KIM ist zu neu für den Brennerautomaten.
2 3 7
Der Brennerautomat oder das KIM ist defekt.
Tab. 38 Display-Codes
Logamax plus GB192i-19 – 6720818956 (2018/05)
Beseitigung
Betriebsanzeige, keine Störung.
Betriebsanzeige, keine Störung.
Einstellungen im Basiscontroller/ Steuergerät auf die Anlagenbedingungen anpassen.
Betriebsanzeige, keine Störung.
• Eingestellte Heizwassertemperatur am Gas-Brennwertgerät prüfen. Heizwassertempera-
tur ggf. erhöhen.
• Bei einer außentemperaturgeführte Regelung die eingestellte Heizkurve am Raumthermos-
tat prüfen. Heizkurve ggf. ändern.
• Verkabelung und Funktion des Speichertemperaturfühlers prüfen. Bauteil ggf. austau-
schen.
• Heizungsanlage bis zu 2 bar füllen.
• Ausdehnungsgefäß prüfen.
• Heizungsanlage auf undichte Stellen prüfen.
• Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen.
Betriebsanzeige, keine Störung.
• Verkabelung und Steckverbindungen des Gebläses prüfen.
• Betriebsverhalten des Gas-Brennwertgerätes durch Austauschen des Gebläses prüfen.
• Steckverbindungen des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Gas-Brennwertgerätes prüfen.
Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockierenden Stö-
rung eine verriegelnde Störung.
• Warmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbrechung prüfen,ggf.
tauschen.
• Abgastemperaturbegrenzer und Anschlusskabel auf Unterbrechung prüfen, ggf. tauschen.
• Betriebsdruck der Heizungsanlage prüfen.
• Gerät mit Servicefunktion 2.2C entlüften.
• Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leistung an-
passen.
• Heizungspumpe mit Servicefunktion t3 prüfen.
• Heizungspumpe andrehen, ggf. tauschen.
• Prüfen, ob Verdrängungskörper im Wärmeblock eingebaut sind.
• Wärmeblock wasserseitig prüfen, ggf. tauschen.
• Gas-Brennwertgerät auf Verschmutzung prüfen.
• Dynamischen Gasvordruck prüfen.
• Gas-Luft-Verhältnis prüfen.
• Steckverbindungen der Zündeinrichtung prüfen.
• Zündung und Ionisationsstrom prüfen.
• Zündeinrichtung auf Beschädigung prüfen. Bauteil ggf. austauschen.
• Steckverbindung der Überwachungselektrode prüfen.
• Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen.
• Dynamischen Gasvordruck prüfen.
• Verkabelung und Steckverbindung der Überwachungselektrode prüfen.
• Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen.
• Brücke am Anschluss des externen Schaltkontaktes prüfen.
• Externen Schaltkontakt prüfen.
• Kodierstecker richtig aufstecken, ggf. tauschen.
• Gasarmatur austauschen und Betriebsverhalten des Gas-Brennwertgeräts prüfen.
• Brennerautomaten durch einen Brennerautomaten mit der aktuellen Softwareversion aus-
tauschen. Die Softwareversion ist auf dem Barcode des Brennerautomaten angegeben.
• Verkabelung und Steckverbindungen des Brennerautomaten prüfen.
• Brennerautomaten austauschen und Betriebsverhalten des Gas-Brennwertgeräts prüfen.
