c. Auswahl der Serie mit der passenden Temperatur
Jede Metcal-Lötpatrone ist speziell auf höchste Leistungsabgabe optimiert. Damit
können Sie häufig schon bei Temperaturen arbeiten, die um 40 °C oder mehr unter
der bei herkömmlichen Lötkolben erforderlichen Temperatur liegen. Da Metcal-
Lötpatronen die thermische Belastung erkennen und sich darauf einstellen, müssen
Sie die Größe des verwendeten Lötmittels nur ungefähr bestimmen. Beginnen Sie
zunächst bei niedriger Temperatur und steigern Sie diese erst bei Bedarf allmählich.

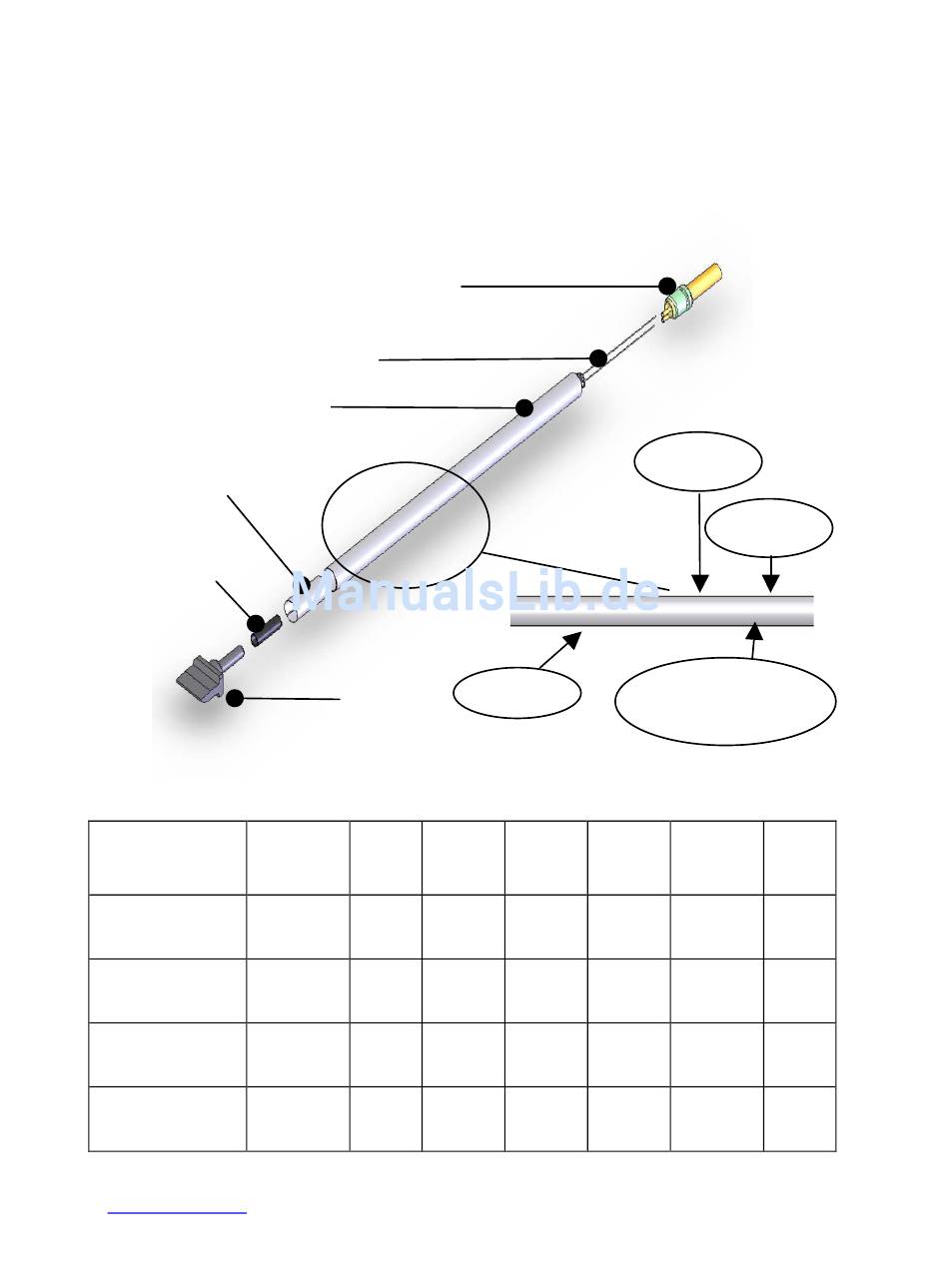

KONSTRUKTION UND BEZEICHNUNG DER PATRONE
Spuleneinheit
sembly
Schaft
Magnetische
Abschirmung
Heizelement
d. Temperaturen (Serien)
Anwendung X = Serie
Serie
Hohe thermische
Empfindlichkeit
Mittlere
Serie
thermische
Empfindlichkeit
Mittlere
Serie
thermische
Masse
Serie
Hohe thermische
Masse
Hinweis: Bei einigen Ausführungen sind nicht alle Temperaturen (Serien) erhältlich.
Eine vollständige Liste finden Sie im Katalog oder auf der Metcal-Webseite
(www.metcal.com).

Anschluss

Spitze
STTC SMTC
5 5
500
0 0
600
1 1
700
8 8
800
13
LOT 1212
Losnr.
Temperaturtabelle
UFTC PTTC
6
F 7
8
Serie
Ausführung
SMTC-X60
(Serie)
TATC STDC
5
6 0
1
8
