Inhaltszusammenfassung für Ignition Magic Cube 3D

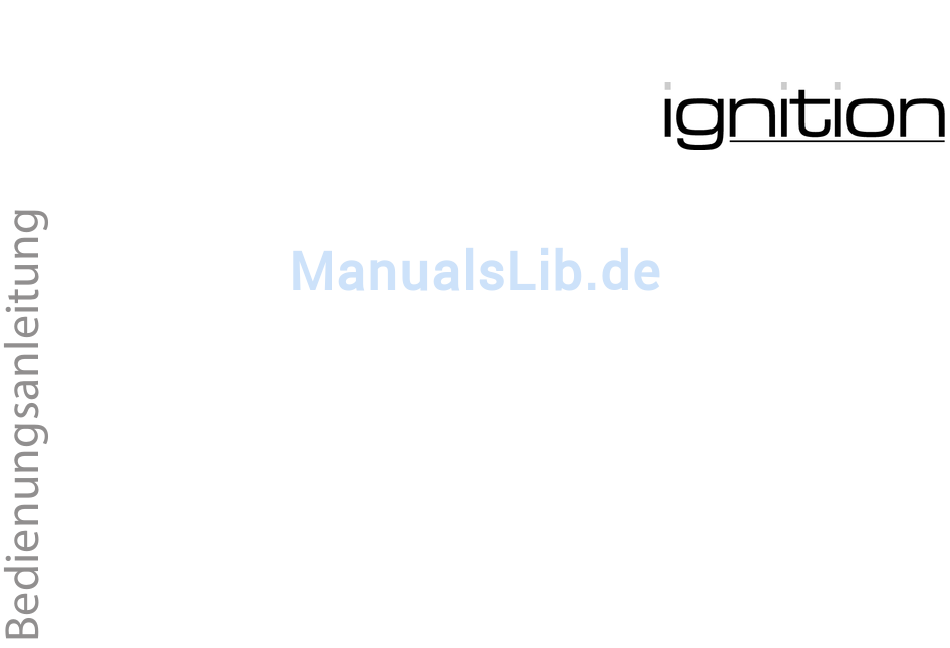

- Seite 1 Magic Cube 3D effect panel...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.10.2017, ID: 412145...
-
Seite 3: Inhaltsverzeichnis
Installation und Inbetriebnahme....................17 Anschlüsse und Bedienelemente....................25 Bedienung..............................28 6.1 Gerät starten............................28 6.2 Hauptmenü............................28 6.3 Menüübersicht..........................35 6.4 Funktionen im 9-Kanal-DMX-Modus..................36 6.5 Funktionen im 14-Kanal-DMX-Modus..................37 6.6 Funktionen im 17-Kanal-DMX-Modus..................38 Magic Cube 3D effect panel... - Seite 4 Inhaltsverzeichnis 6.7 Funktionen im 81-Kanal-DMX-Modus..................41 6.8 Funktionen im 83-Kanal-DMX-Modus..................42 6.9 Funktionen im 98-Kanal-DMX-Modus..................44 Technische Daten............................ 48 Stecker- und Anschlussbelegungen....................49 Fehlerbehebung............................50 Reinigung..............................53 Umweltschutz............................54 Magic Cube 3D effect panel...
- Seite 5 Magic Cube 3D effect panel...
-
Seite 6: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Magic Cube 3D effect panel... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Magic Cube 3D effect panel... -
Seite 8: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Magic Cube 3D effect panel... -
Seite 9: Bedeutung
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Magic Cube 3D effect panel... - Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Magic Cube 3D effect panel...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. Magic Cube 3D effect panel... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Magic Cube 3D effect panel...
- Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. Magic Cube 3D effect panel...
- Seite 14 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Magic Cube 3D effect panel...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Magic Cube 3D effect panel... -
Seite 16: Leistungsmerkmale
Befestigungsmöglichkeiten zum Montieren einzelner unabhängiger Panels oder im Verbund, um größere Flächen realisieren zu können Ansteuerung über DMX (sechs verschiedene Modi), ArtNet (mit separat erhältlichem externen Controller) sowie über Tasten und Display am Gerät Automatik-Modus und Musiksteuerung Master-/Slave-Betrieb Magic Cube 3D effect panel... -
Seite 17: Installation Und Inbetriebnahme
Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. Magic Cube 3D effect panel... - Seite 18 Decken- oder Wandmontage Die Schnellverschlussöffnungen an der Gehäuseunterseite dienen zur sicheren Befestigung. Hieran werden Omega Brackets oder Flugadapter (Half Coupler, Trigger Clamps, C-Haken u.ä.) befestigt. Das Sicherheitsfangseil muss durch die Fangseilöse an der Geräteunterseite geführt werden. Magic Cube 3D effect panel...
- Seite 19 WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. Magic Cube 3D effect panel...
-
Seite 20: Überhitzungsgefahr
Mischpulten oder Verstärkern. Befestigen Sie das Gerät mit den für die Anwendung geeigneten Befestigungsmaterialien an der Decke oder an einer Wand. Der für die Befestigung vorgesehene Bereich muss für die Belastung ausreichend stabil, eben und schwingungsfrei sein. Magic Cube 3D effect panel... - Seite 21 Installation und Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Magic Cube 3D effect panel...
- Seite 22 Ausgang des letzten Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist. Bei aktivem Display leuchtet ein Punkt an der ersten Stelle, wenn sich das Gerät im DMX- Modus befindet. Wenn der Punkt nicht leuchtet, dann werden keine gültigen DMX-Daten empfangen. Magic Cube 3D effect panel...
- Seite 23 Installation und Inbetriebnahme Magic Cube 3D effect panel...
- Seite 24 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter (maximal 30 Slaves). Magic Cube 3D effect panel...
-
Seite 25: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Magic Cube 3D effect panel... - Seite 26 Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs. 4 [DMX In] DMX-Eingang. 5 [DMX Out] DMX-Ausgang. 6 Fangseilöse 7 Display. Magic Cube 3D effect panel...
- Seite 27 Anschlüsse und Bedienelemente 8 [MODE] Aktiviert das Hauptmenü bzw. ein Untermenü. 9 [Setup] Bestätigt einen ausgewählten Wert. 10 [Up] Erhöht den angezeigten Wert um eins. 11 [Down] Verringert den angezeigten Wert um eins. Magic Cube 3D effect panel...
-
Seite 28: Bedienung
ändern und [Setup] um ihn zu bestätigen. Mit [Mode] gelangen Sie eine Menüebene zurück. Wenn Sie etwa 15 Sekunden lang keine Taste drücken, erlischt das Display. Die eingestellten Werte bleiben erhalten, auch wenn das Gerät von der Stromversorgung getrennt wird. Magic Cube 3D effect panel... -
Seite 29: Programm-Modus
Programme drücken Sie [Setup], um anschließend mit [Up] | [Down] die Geschwindigkeit der Farbabfolgen zwischen „SP.01“ (langsam) und „SP.FL“ (schnell) einzustellen. Drücken Sie [Setup] um anschließend mit [Up] | [Down] die Blitzfrequenz zwischen „FL.01“ (langsam) und „FL.99“ (schnell) einzustellen. Magic Cube 3D effect panel... - Seite 30 Kanäle (9, 14, 17, 81, 83 oder 98) auszuwählen. Slave-Modus Drücken Sie [Mode] so oft, bis das Display „SLAv“ anzeigt. Das Gerät arbeitet nun im Slave- Modus, d.h. bei korrekter Verkabelung wird es sich exakt wie das steuernde Master-Gerät ver- halten. Magic Cube 3D effect panel...
-
Seite 31: Sound-Modus
Drücken Sie [Mode] so oft, bis das Display „Soud“ anzeigt. Das Gerät zeigt nun eine musikge- steuerte Farbabfolge. Drücken Sie [Setup], um anschließend mit [Up] | [Down] die Empfindlich- keit des eingebauten Mikrofons für die Musiksteuerung zwischen „SU.00“ (gering) und „SU.31“ (hoch) einzustellen. Magic Cube 3D effect panel... - Seite 32 Die Abbildung unten zeigt die einstellbaren Dimmerkurven schematisch. In Abhängigkeit vom eingestellten DMX-Wert (1) leuchtet das Gerät mit einer Helligkeit (2) zwischen 0 % und 100 %. Bestätigen Sie die Auswahl mit [Setup]. Drücken Sie [Mode]. Magic Cube 3D effect panel...
- Seite 33 Menüpunkt „FAIL“ und bestätigen Sie mit [Setup]. Mit [Up] | [Down] können Sie wählen, wie sich das Gerät im Fall einer gestörten DMX-Übertragung verhält: „HoLd“ (der aktuelle Zustand wird beibehalten) und „Off“ (das Gerät wird dunkelgeschaltet). Bestätigen Sie die Auswahl mit [Setup]. Magic Cube 3D effect panel...
-
Seite 34: Firmware-Version
(Geräte werden miteinander synchronisiert) und „Off“ (keine Synchronisierung). Bestätigen Sie die Auswahl mit [Setup]. Firmware-Version Drücken Sie [Mode] so oft, bis das Display „InFo“ anzeigt. Drücken Sie [Setup], das Display zeigt „Ver“ an. Drücken Sie [Setup], um die Firmware-Version des Gerätes anzeigen zu lassen. Magic Cube 3D effect panel... -
Seite 35: Menüübersicht
Bedienung 6.3 Menüübersicht Magic Cube 3D effect panel... -
Seite 36: Funktionen Im 9-Kanal-Dmx-Modus
Intensität Blau (0 % bis 100 %), Segment 2 0…255 Intensität Rot (0 % bis 100 %), Segment 3 0…255 Intensität Grün (0 % bis 100 %), Segment 3 0…255 Intensität Blau (0 % bis 100 %), Segment 3 Magic Cube 3D effect panel... -
Seite 37: Funktionen Im 14-Kanal-Dmx-Modus
Intensität Blau (0 % bis 100 %), Segment 2, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Rot (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 Magic Cube 3D effect panel... -
Seite 38: Funktionen Im 17-Kanal-Dmx-Modus
Strobe-Effekt, Geschwindigkeit ansteigend 6.6 Funktionen im 17-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), alle Segmente 0…255 Intensität Grün (0 % bis 100 %), alle Segmente Magic Cube 3D effect panel... - Seite 39 Intensität Grün (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Blau (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 Farbauswahl 0…5 Ohne Funktion 6…10 Farbe 1 Magic Cube 3D effect panel...
- Seite 40 Farbe 2 246…250 Farbe 49 251…255 Farbe 50 Programmauswahl 0…15 Ohne Funktion 16…23 Programm 2 24…31 Programm 3 216…223 Programm 27 224…231 Programm 28 232…255 Musiksteuerung 0…255 Ablaufgeschwindigkeit des ausgewählten Programms, falls Kanal 15 = 16…231 Magic Cube 3D effect panel...
-
Seite 41: Funktionen Im 81-Kanal-Dmx-Modus
Intensität Rot (0 % bis 100 %), Fläche 1 0…255 Intensität Grün (0 % bis 100 %), Fläche 1 0…255 Intensität Blau (0 % bis 100 %), Fläche 1 0…255 Intensität Rot (0 % bis 100 %), Fläche 2 Magic Cube 3D effect panel... -
Seite 42: Funktionen Im 83-Kanal-Dmx-Modus
Intensität Grün (0 % bis 100 %), Fläche 27 0…255 Intensität Blau (0 % bis 100 %), Fläche 27 6.8 Funktionen im 83-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), Fläche 1 Magic Cube 3D effect panel... - Seite 43 Intensität Rot (0 % bis 100 %), Fläche 27 0…255 Intensität Grün (0 % bis 100 %), Fläche 27 0…255 Intensität Blau (0 % bis 100 %), Fläche 27 Strobe-Effekt 0…10 Ohne Funktion 11…255 Strobe-Effekt, Geschwindigkeit ansteigend Magic Cube 3D effect panel...
-
Seite 44: Funktionen Im 98-Kanal-Dmx-Modus
Intensität Blau (0 % bis 100 %), Segment 2, falls Kanäle 2, 3 und 4 = 0 0…255 Intensität Rot (0 % bis 100 %), Segment 3, falls Kanäle 2, 3 und 4 = 0 Magic Cube 3D effect panel... - Seite 45 Intensität Blau (0 % bis 100 %), Fläche 2 0…255 Intensität Rot (0 % bis 100 %), Fläche 27 0…255 Intensität Grün (0 % bis 100 %), Fläche 27 0…255 Intensität Blau (0 % bis 100 %), Fläche 27 Farbauswahl Magic Cube 3D effect panel...
- Seite 46 Bedienung Kanal Wert Funktion 0…5 Ohne Funktion 6…10 Farbe 1 11…15 Farbe 2 246…250 Farbe 49 251…255 Farbe 50 Programmauswahl 0…15 Ohne Funktion 16…23 Programm 2 24…31 Programm 3 216…223 Programm 27 224…231 Programm 28 Magic Cube 3D effect panel...
- Seite 47 Wert Funktion 232…255 Musiksteuerung 0…255 Ablaufgeschwindigkeit des ausgewählten Programms, falls Kanal 15 = 16…231 0…255 Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung, falls Kanal 15 = 232… Strobe-Effekt 0…10 Ohne Funktion 11…255 Strobe-Effekt, Geschwindigkeit ansteigend Magic Cube 3D effect panel...
-
Seite 48: Technische Daten
100 – 240 V 50/60 Hz Leistungsaufnahme 32 W max. Sicherung 5 mm × 20 mm, 1 A, 250 V, träge Gehäusefarbe Schwarz Abmessungen (B × H × T) 500 × 413 × 133 mm Gewicht 5,7 kg Magic Cube 3D effect panel... -
Seite 49: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Magic Cube 3D effect panel... -
Seite 50: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Magic Cube 3D effect panel... - Seite 51 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Magic Cube 3D effect panel...
- Seite 52 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Magic Cube 3D effect panel...
-
Seite 53: Reinigung
Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. Magic Cube 3D effect panel... -
Seite 54: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Magic Cube 3D effect panel... - Seite 56 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
