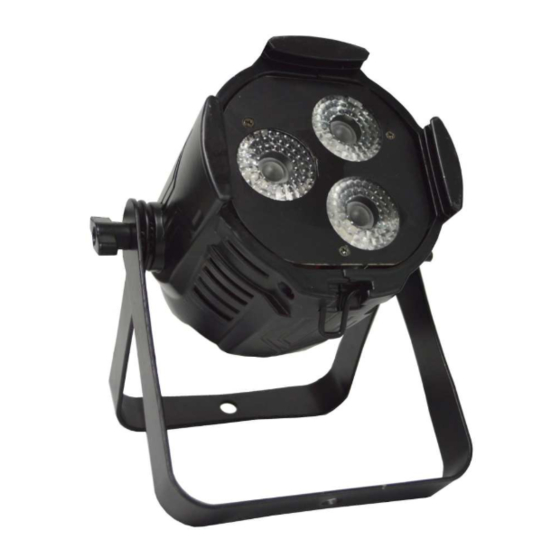

- Seite 1 Bedienungsanleitung LED Mini Studio PAR LED Mini Studio PAR LED Mini Studio PAR RGBW 3x8W 4in1 RGBW 3x8W 4in1 RGBW 3x8W 4in1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 Verbindungen ........................... 7 4.1. Elektrische Verbindungen ......................7 4.2. DMX Verbindungen ......................... 7 4.3. DMX Verbindung mit Terminator ..................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. Freien) zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch... - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf der Mini Studio PAR RGBW 3x8W 4in1. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) -
Seite 8: Bedienung
5. Bedienung Drücken Sie MENU um ins erste Menü zu gelangen und benutzen Sie UP/DOWN um das gewünschte Untermenü anzuwählen. Um das Untermenü zu öffnen, müssen Sie ENTER drücken, auch hier können Sie wieder mit UP/DOWN den gewünschten Menüpunkt anwählen und mit ENTER bestätigen. Drücken Sie MENU um die Einstellungen zu speichern. -
Seite 9: Dmx Tabelle
6. DMX Tabelle 6.1. DMX Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion Farbmakros Keine Funktion Farbe 1 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14... -
Seite 10: Dmx Modus 2 (2 Kanäle)
6.2. DMX Modus 2 (2 Kanäle) Kanal Wert von Wert bis Funktion Farbmakros Keine Funktion Farbe 1 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14 Farbe 15 Farbe 16... -
Seite 11: Dmx Modus 3 (5 Kanäle)
6.3. DMX Modus 3 (5 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rote LEDs 0-100% Dimmer grüne LEDs 0-100% Dimmer blaue LEDs 0-100% Dimmer weiße LEDs 0-100% Dimmer 0-100% 6.4. DMX Modus 4 (6 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rote LEDs 0-100% Dimmer grüne LEDs 0-100%... -
Seite 12: Technische Daten
7. Technische Daten Stromversorgung Spannung AC 110-240 V; 50/60 Hz Leistungsaufnahme max. 30 W Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 24 W Anzahl Leistung 3 x 8W Optik Abstrahlwinkel 15° Steuerung Sound-to-light Automatik Master-Slave DMX512 Anzahl Kanäle 1/2/5/6/8 Kanäle Hardware Schutzklasse IP20... - Seite 13 13 / 16...
- Seite 14 14 / 16...
- Seite 15 15 / 16...
- Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
