Ignition 2bright Blind FC LED IP Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

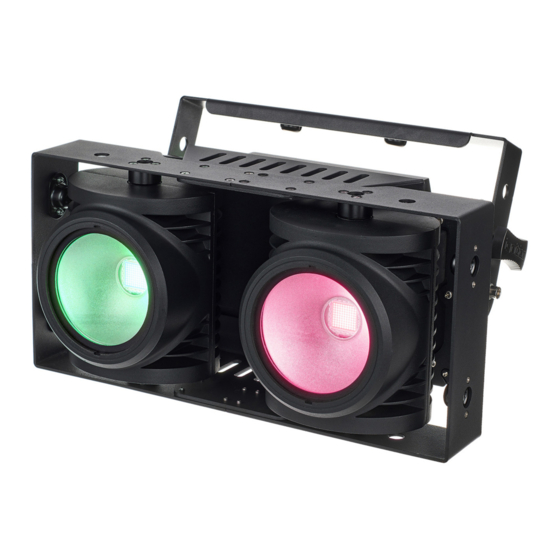

2bright Blind FC LED IP
Blinder

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ignition 2bright Blind FC LED IP

Inhaltszusammenfassung für Ignition 2bright Blind FC LED IP

  • Seite 1 2bright Blind FC LED IP Blinder...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 24.11.2022, ID: 547282...

  • Seite 3: Inhaltsverzeichnis

    7.3 Menüübersicht..........................36 7.4 Funktionen im 1-Kanal-DMX-Modus..................37 7.5 Funktionen im 3-Kanal-DMX-Modus..................37 7.6 Funktionen im 4-Kanal-DMX-Modus 1..................38 7.7 Funktionen im 4-Kanal-DMX-Modus 2..................39 7.8 Funktionen im 6-Kanal-DMX-Modus..................40 7.9 Funktionen im 8-Kanal-DMX-Modus..................41 2bright Blind FC LED IP Blinder...
  • Seite 4 Inhaltsverzeichnis 7.10 Funktionen im 10-Kanal-DMX-Modus................... 42 7.11 Funktionen im 12-Kanal-DMX-Modus................... 44 Technische Daten............................ 46 Stecker- und Anschlussbelegungen....................48 Reinigung..............................49 Umweltschutz............................50 2bright Blind FC LED IP Blinder...
  • Seite 5 2bright Blind FC LED IP Blinder...

  • Seite 6: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 2bright Blind FC LED IP Blinder...

  • Seite 7: Weitere Informationen

    Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: 2bright Blind FC LED IP Blinder...
  • Seite 8 Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 2bright Blind FC LED IP Blinder...

  • Seite 9: Symbole Und Signalwörter

    Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. 2bright Blind FC LED IP Blinder...
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. 2bright Blind FC LED IP Blinder...

  • Seite 11: Sicherheitshinweise

    Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. 2bright Blind FC LED IP Blinder...
  • Seite 12 Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. 2bright Blind FC LED IP Blinder...
  • Seite 13 Daten genannte Stromaufnahme nicht überschreiten, sonst kann es zu Verletzungen und zu irreparablen Schäden am Gerät kommen. Schließen Sie nur so viele baugleiche Geräte an, dass die maximale Stromaufnahme nicht überschritten wird. Achten Sie auf die richtige Dimensionierung (Aderquerschnitt) der verwendeten Netzkabel aller in Reihe geschalteter Geräte. 2bright Blind FC LED IP Blinder...

  • Seite 14: Leistungsmerkmale

    Verwendung in TV und Film Ansteuerung über DMX oder Tasten und Display am Gerät Stroboskop-Effekt abnehmbarer Frost-Filter für weiche Blind-Effekte vier Dimmerkurven wählbares Halogen-Dimmverhalten Geräuscharmer Betrieb Schutzart IP65 Quick-Lock Bracket für vertikale und horizontale Positionierung 2bright Blind FC LED IP Blinder...
  • Seite 15 Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. 2bright Blind FC LED IP Blinder...

  • Seite 16: Installation

    Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur darf nicht außerhalb des angegebenen Temperatur‐ bereichs liegen (siehe Kapitel „Technische Daten“ der Bedienungsanleitung). 2bright Blind FC LED IP Blinder...
  • Seite 17 Mischpulten oder Verstärkern. HINWEIS! Mögliche Schäden durch Feuchtigkeit In offene Verbinder (Stecker und Kupplungen) von DMX- oder Stromversorgungs‐ kabeln eindringende Feuchtigkeit kann zu Kurzschlüssen führen. Verschließen Sie nicht benutzte Verbinder mit dafür vorgesehenen Endkappen (www.thomann.de). 2bright Blind FC LED IP Blinder...
  • Seite 18 Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. 2bright Blind FC LED IP Blinder...

  • Seite 19: Inbetriebnahme

    DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. 2bright Blind FC LED IP Blinder...
  • Seite 20 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 2bright Blind FC LED IP Blinder...

  • Seite 21: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente & ö ö 2bright Blind FC LED IP Blinder...
  • Seite 22 [ENTER] | Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. 6 [POWER IN] | Verriegelbare Eingangsbuchse (Power Twist TR1 IP 65) zur Spannungsversorgung des Geräts 7 [POWER OUT] | Verriegelbare Ausgangsbuchse (Power Twist TR1 IP 65) zur Spannungsversorgung weiterer Geräte 2bright Blind FC LED IP Blinder...

  • Seite 23: Bedienung

    Drücken Sie [ENTER], um den angezeigten Wert zu übernehmen. Um einen Menüpunkt ohne Änderungen zu verlassen, drücken Sie [MENU]. Wenn Sie etwa acht Sekunden lang keine Taste drücken, wird das geöffnete Menü geschlossen, ohne eventuelle Änderungen zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 24 Nummer zur Konfiguration Ihres DMX-Controllers passt. Die folgende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Modus Anzeige Höchste mögliche DMX- Adresse 1-Kanal „1CH“ 3-Kanal „3CH“ 4-Kanal „4CH1“ 4-Kanal „4CH2“ 6-Kanal „6CH“ 8-Kanal „8CH“ 10-Kanal „10CH“ 12-Kanal „12CH“ 2bright Blind FC LED IP Blinder...
  • Seite 25 Kanäle). Je nach gewähltem Modus zeigt das Display „1CH“ , „3CH“ , „4CH1“ , „4CH2“ , „6CH“ , „8CH“ , „10CH“ oder „12CH“ an. Drücken Sie [ENTER], um die Auswahl zu übernehmen. Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. 2bright Blind FC LED IP Blinder...
  • Seite 26 Drücken Sie [UP] oder [DOWN], um das gewünschte Untermenü bzw. den gewünschten Wert auszuwählen. Die folgenden Untermenüs stehen zur Auswahl: Menüebene 3 Menüebene 4 Beschreibung „Dim“ „000…255“ Dimmerintensität „Speed“ „000…255“ Ablaufgeschwindigkeit von langsam bis schnell Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 27 „CO46“ ) oder schalten Sie die Farbe aus (Anzeige „OFF“ ). Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], um den gewünschten Wert für die Intensität des Farb‐ makros auszuwählen (Anzeige „006“ … „255“ ). Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...

  • Seite 28: Bedeutung

    Strobe-Effekt von 0 Hz bis 30 Hz „Red“ Rot von 0 bis 255 „Green“ Grün von 0 bis 255 „ Blue“ Blau von 0 bis 255 „White“ Weiß von 0 bis 255 Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 29 ð Das Gerät arbeitet nun im Slave-Modus, d.h. bei korrekter Verkabelung wird es sich exakt wie das steuernde Master-Gerät verhalten. Um den Slave-Modus zu deaktivieren, wählen Sie „No“ . Bestätigen Sie mit [ENTER]. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. 2bright Blind FC LED IP Blinder...
  • Seite 30 Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DBKL“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] oder [DOWN] zwischen „On“ (Display leuchtet dauerhaft) und „Off“ (Display schaltet sich bei Inaktivität nach 30 Sekunden ab). Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 31 Wählen Sie mit [UP] oder [DOWN] zwischen „Hold“ und „BLAK“ , um die Einstellung vor‐ zunehmen, die bei Ausfall der DMX-Steuerung verwendet werden soll. Anzeige Bedeutung „Hold“ Letzter DMX-Wert wird gehalten. „BLAK“ Strahler wird dunkel geschaltet. Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 32 (Invertierte quadratische Kurve mit steilem Verlauf am Anfang und flachem Verlauf am Ende) „S“ S-kurvenförmiger Verlauf (Nichtlineare Kurve mit ausgeprägt flachem Verlauf an Anfang und Ende) Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 33 Wählen Sie mit [UP] oder [DOWN] das gewünschte Ansprechverhalten des Dimmers (Anzeige „LED“ oder „LAMP“ ). Anzeige Bedeutung „LED“ Die Dimmereinstellung für LED ist aktiviert. „LAMP“ Die Imitation des Dimmverhaltens für Halogenlicht ist aktiviert. Drücken Sie [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...

  • Seite 34: Gerät Auf Werkseinstellungen Zurücksetzen

    Drücken Sie [UP] oder [DOWN] so oft, bis das Display „RSET“ anzeigt. Wählen Sie mit [UP] oder [DOWN] zwischen „Yes“ (Gerät zurücksetzen) und „No“ (Gerät nicht zurücksetzen). Bestätigen Sie mit [ENTER], um die Auswahl zu übernehmen. 2bright Blind FC LED IP Blinder...
  • Seite 35 Drücken Sie [MENU] so oft, bis das Display „INFO“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] oder [DOWN], bis das Display „HORS“ anzeigt. Bestätigen Sie die Aus‐ wahl mit [ENTER]. ð Die Betriebsstunden des Geräts werden angezeigt. 2bright Blind FC LED IP Blinder...

  • Seite 36: Menüübersicht

    Speed PR17 CO46 006...255 Blue 000...255 000...255 White 000...255 10CH 12CH TUAN SLAV INFO 000...255 DREV VERS V1.0 DRES HORS xxxH 2800K LAMP DBKL 8000K LOCK DFAL Hold REST BLAK DCUR LINR EXPO LOGA 2bright Blind FC LED IP Blinder...

  • Seite 37: Funktionen Im 1-Kanal-Dmx-Modus

    Blinder Modus (0 % bis 100 %) 7.5 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Master-Dimmer (0 % bis 100 %) 000…255 Blinder Modus (0 % bis 100 %) Farbmakros 000…007 Ohne Funktion 008…255 Farbe 1 bis Farbe 46 2bright Blind FC LED IP Blinder...

  • Seite 38: Funktionen Im 4-Kanal-Dmx-Modus 1

    Master-Dimmer (0 % bis 100 %) 000…255 Blinder Modus (0 % bis 100 %) Farbmakros LED 1 000…007 Ohne Funktion 008…255 Farbe 1 bis Farbe 46 Farbmakros LED 2 000…007 Ohne Funktion 008…255 Farbe 1 bis Farbe 46 2bright Blind FC LED IP Blinder...

  • Seite 39: Funktionen Im 4-Kanal-Dmx-Modus 2

    Bedienung 7.7 Funktionen im 4-Kanal-DMX-Modus 2 Kanal Wert Funktion 000…255 Intensität Rot (0 %…100 %) 000…255 Intensität Grün (0 %…100 %) 000…255 Intensität Blau (0 %…100 %) 000…255 Intensität Weiß (0 %…100 %) 2bright Blind FC LED IP Blinder...

  • Seite 40: Funktionen Im 6-Kanal-Dmx-Modus

    Burst-Effekt, 5 s bis 1 s 128 … 250 Strobe-Effekt, Geschwindigkeit ansteigend von 1 Hz bis 20 Hz 251 … 255 LEDs eingeschaltet 000…255 Intensität Rot (0 %…100 %) 000…255 Intensität Grün (0 %…100 %) 2bright Blind FC LED IP Blinder...

  • Seite 41: Funktionen Im 8-Kanal-Dmx-Modus

    Intensität Weiß (0 %…100 %), LED 1 000…255 Intensität Rot (0 %…100 %), LED 2 000…255 Intensität Grün (0 %…100 %), LED 2 000…255 Intensität Blau (0 %…100 %), LED 2 000…255 Intensität Weiß (0 %…100 %), LED 2 2bright Blind FC LED IP Blinder...

  • Seite 42: Funktionen Im 10-Kanal-Dmx-Modus

    Strobe-Effekt, Geschwindigkeit ansteigend von 1 Hz bis 20 Hz 251 … 255 LEDs eingeschaltet 000…255 Intensität Rot (0 %…100 %), LED 1 000…255 Intensität Grün (0 %…100 %), LED 1 000…255 Intensität Blau (0 %…100 %), LED 1 2bright Blind FC LED IP Blinder...
  • Seite 43 Intensität Weiß (0 %…100 %), LED 1 000…255 Intensität Rot (0 %…100 %), LED 2 000…255 Intensität Grün (0 %…100 %), LED 2 000…255 Intensität Blau (0 %…100 %), LED 2 000…255 Intensität Weiß (0 %…100 %), LED 2 2bright Blind FC LED IP Blinder...

  • Seite 44: Funktionen Im 12-Kanal-Dmx-Modus

    Strobe-Effekt, Geschwindigkeit ansteigend von 1 Hz bis 20 Hz 251 … 255 LEDs eingeschaltet 000…255 Intensität Rot (0 %…100 %), LED 1 000…255 Intensität Grün (0 %…100 %), LED 1 000…255 Intensität Blau (0 %…100 %), LED 1 2bright Blind FC LED IP Blinder...
  • Seite 45 006 … 127 Dimmverhalten LED 128 … 255 Dimmverhalten Halogen Dimmerkurven 000 … 005 ohne Funktion 006 … 063 Linearer Verlauf 064 … 127 Exponentieller Verlauf 128 … 191 Logarithmischer Verlauf 192 … 255 S-kurvenförmiger Verlauf 2bright Blind FC LED IP Blinder...

  • Seite 46: Technische Daten

    XLR-Einbaustecker (IP65), 3-polig Ausgangsanschlüsse Spannungsversorgung Verriegelbare Ausgangsbuchse Power Twist TR1 IP65 DMX-Ansteuerung XLR-Einbaukupplung (IP65), 3-polig Leistungsaufnahme 200 W Versorgungsspannung 100 - 240 V 50/60 Hz Schutzart IP65 Montageoptionen Quick-Lock Bracket für vertikale und horizontale Positionierung 2bright Blind FC LED IP Blinder...
  • Seite 47 Abmessungen (B × H × T) 400 mm × 230 mm × 260 mm Gewicht 9 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauform 2-fach Inklusive Leuchtmittel DMX-steuerbar 2bright Blind FC LED IP Blinder...

  • Seite 48: Stecker- Und Anschlussbelegungen

    Eine dreipolige Kupplung in IP65-Ausführung dient als DMX-Ausgang, ein dreipoliger Stecker in IP65-Ausführung dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) 2bright Blind FC LED IP Blinder...

  • Seite 49: Reinigung

    Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht ange‐ feuchteten fusselfreien Tuch ab. 2bright Blind FC LED IP Blinder...

  • Seite 50: Umweltschutz

    Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. 2bright Blind FC LED IP Blinder...
  • Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
