1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................18 Installation..............................20 4.1 Umgang mit Lithium-Batterien....................25 Inbetriebnahme............................27 Anschlüsse und Bedienelemente....................29 Bedienung..............................35 7.1 Gerät starten............................35 7.2 Hauptmenü............................35 7.3 Menüübersicht..........................42 7.4 Funktionen im 4-Kanal-DMX-Modus..................43 WAL-L412 BP LED-scheinwerfer...
Seite 4
Inhaltsverzeichnis 7.5 Funktionen im 6-Kanal-DMX-Modus..................43 7.6 Funktionen im 9-Kanal-DMX-Modus..................44 Technische Daten............................ 51 Stecker- und Anschlussbelegungen....................54 Fehlerbehebung............................55 Reinigung..............................58 Umweltschutz............................59 WAL-L412 BP LED-scheinwerfer...
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. WAL-L412 BP LED-scheinwerfer...
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. WAL-L412 BP LED-scheinwerfer...
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . WAL-L412 BP LED-scheinwerfer...
Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. WAL-L412 BP LED-scheinwerfer...
Seite 9
Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. WAL-L412 BP LED-scheinwerfer...
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. WAL-L412 BP LED-scheinwerfer...
Seite 11
Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. WAL-L412 BP LED-scheinwerfer...
Seite 12
Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. WAL-L412 BP LED-scheinwerfer...
Seite 13
Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WAL-L412 BP LED-scheinwerfer...
Seite 14
Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. WAL-L412 BP LED-scheinwerfer...
Seite 15
Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. WAL-L412 BP LED-scheinwerfer...
Seite 16
Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. WAL-L412 BP LED-scheinwerfer...
Seite 17
Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem‐ peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung. Laden Sie die Akkus bei längerer Lagerung etwa alle drei Monate wieder auf 50 % auf. WAL-L412 BP LED-scheinwerfer...
Stehende oder hängende Montage Zusätzliche Diffusionsfilter erhältlich: 20° (Artnr. 461726), 40° (Artnr. 461727), 15x60° (Artnr. 471120) Passende Ladestation (Artnr. 461728) optional erhältlich. Passendes Touring Case 4in1 (Artnr. 461732) bzw. 6in1 (Artnr. 461733) mit Netzteil zum Aufladen optional erhältlich. WAL-L412 BP LED-scheinwerfer...
Seite 19
Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. WAL-L412 BP LED-scheinwerfer...
Transport- bzw. Lagerungsverpackungen. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. WAL-L412 BP LED-scheinwerfer...
Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. WAL-L412 BP LED-scheinwerfer...
Seite 22
Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Aufnahmen für Omega-Bra‐ ckets. WAL-L412 BP LED-scheinwerfer...
Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Infrarot-Empfänger für die Fern‐ Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich im Display. Achten Sie bedienung darauf, dass er nicht verdeckt wird. WAL-L412 BP LED-scheinwerfer...
Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa‐ rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. WAL-L412 BP LED-scheinwerfer...
Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. Lithium-Batterien von Hitzequellen fernhalten (beispielsweise Heizkörper oder Sonnenein‐ strahlung). Lithium-Batterien sind hermetisch dicht. Versuchen Sie nie, Lithium-Batterien zu öffnen. WAL-L412 BP LED-scheinwerfer...
Seite 26
Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. WAL-L412 BP LED-scheinwerfer...
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. WAL-L412 BP LED-scheinwerfer...
Seite 28
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. WAL-L412 BP LED-scheinwerfer...

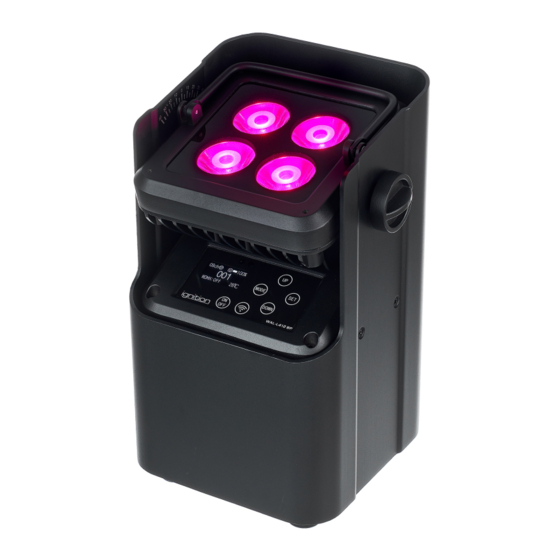

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente WAL-L412 BP LED-scheinwerfer...
Seite 30
Drücken Sie [MODE] und [SET] gleichzeitig für 3 s, um die Sperre aufzuheben. [ON / OFF] Schaltet das Gerät in den Standby Modus oder aktiviert es. Taste [MODE] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü WAL-L412 BP LED-scheinwerfer...
Seite 31
Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins Taste [SET] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert Taste Zum Trennen der kabellosen DMX-Verbindung 9 Empfänger für IR-Fernbedienung WAL-L412 BP LED-scheinwerfer...
Anschlüsse und Bedienelemente Fernbedienung Eine Fernbedienung ist als optionales Zubehör (Artnr. 354223) nicht im Lieferumfang ent‐ halten. WAL-L412 BP LED-scheinwerfer...
Seite 33
Aktiviert den Auto-Modus 10 [SPEED] Ermöglicht es, die Ablaufgeschwindigkeit der Programme 02…17 einzustellen 11 [PRG] Aktiviert den Programm-Modus 12 [STROBE] Schaltet den Stroboskop-Effekt ein und aus 13 [Dimming] Helligkeitsregler 14 [–] Verringert den angezeigten Wert um eins WAL-L412 BP LED-scheinwerfer...
Seite 34
9 = Warmweiß 16 Tasten zum Auswählen einer Farbe 17 [+] Erhöht den angezeigten Wert um eins 18 [SOUND] Ohne Funktion Drücken Sie [OFF] und anschließend [9], [8] und [7], um das Gerät auf die Werkseinstellungen zurückzusetzen. WAL-L412 BP LED-scheinwerfer...
Sie [SET], um es zu öffnen. Um das Hauptmenü zu schließen, drücken Sie [MODE]. Die ausgewählten bzw. eingegebenen Werte werden direkt übernommen Drücken Sie 3 Sekunden lang, um eine Wireless-DMX-Verbindung herzustellen. Sollte keine Verbindung hergestellt werden, wird kein Wireless-DMX-Signal empfangen. WAL-L412 BP LED-scheinwerfer...
Stromnetz trennen. Um mit den Standardwerten neu zu starten, benutzen Sie die Funktion „Factory“ . Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü. Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Bedeutung „DMX“ Auswahl des DMX-Modus „Address“ „001…512“ Höchstmögliche Adressen: 4-Kanal-Modus 6-Kanal-Modus 9-Kanal-Modus „Channels“ „4-CH“ 4-Kanal-DMX-Modus „6-CH“ 6-Kanal-DMX-Modus WAL-L412 BP LED-scheinwerfer...
Seite 38
Quadratische Kurve mit flachem Verlauf am Anfang und steilem Verlauf am Ende „Dimmer Speed“ Auswahl der Dimmer-Geschwindigkeit „Fast“ Schnell „Smooth“ Langsam „Dmx Fail“ Verhalten des Geräts bei Ausfall des DMX-Signals „Off“ Licht wird ausgeschaltet „Hold“ Beibehalten der letzten Einstellungen WAL-L412 BP LED-scheinwerfer...
Seite 39
„Working Time“ Einstellen der Akku-Laufzeit „Off“ Gerät läuft auf höchster Leistung „1…15“ Die Lichtleistung wird soweit reduziert, dass die eingestellte Laufzeit erreicht werden kann. „DMX Sync“ DMX-Synchronisation einstellen „On“ Aktiviert „Off“ Deaktiviert „Lock“ Sperrbildschirm „On“ Eingeschaltet „Off“ Ausgeschaltet WAL-L412 BP LED-scheinwerfer...
Seite 40
Menü-Ebene 2 Menü-Ebene 3 Bedeutung Calibration Farbkalibrierung, Weißabgleich „0…255“ Green „0…255“ Blue „0…255“ White „0…255“ Factory Zurücksetzen auf Werkseinstellungen „ Information“ „V: x.x.x“ Firmware-Version des Geräts anzeigen „Temperature: xx °C“ Anzeige der Gerätetemperatur und Schutz vor Überhitzung WAL-L412 BP LED-scheinwerfer...
Seite 41
Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Bedeutung „WDMX: On/Off“ Anzeige Wireless-DMX „Work Time: xxxxxh“ Anzeige Arbeitszeit WAL-L412 BP LED-scheinwerfer...
Seite 48
R125 G000 B000 W255 220…225 R000 G255 B000 W255 226…231 R000 G120 B000 W255 232…237 R000 G000 B255 W255 238…243 R000 G000 B100 W255 244…255 R000 G000 B050 W255 Vorprogrammierte Programmabläufe 0…15 Ohne Funktion 16…30 Programm 02 31…45 Programm 03 WAL-L412 BP LED-scheinwerfer...
Seite 49
Funktion 46…60 Programm 04 61…75 Programm 05 76…90 Programm 06 91…105 Programm 07 106…120 Programm 08 121…135 Programm 09 136…150 Programm 10 151…165 Programm 11 166…180 Programm 12 181…195 Programm 13 196…210 Programm 14 211…225 Programm 15 WAL-L412 BP LED-scheinwerfer...
Seite 50
Bedienung Kanal Wert Funktion 226…240 Programm 16 241…255 Programm 17 0…255 Geschwindigkeit ansteigend, wenn Kanal 7 = 16…255 Strobe-Effekt 0…10 Ohne Funktion 11…255 Geschwindigkeit ansteigend WAL-L412 BP LED-scheinwerfer...
Anzahl der DMX-Kanäle 4, 6 oder 9 Eingangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 5-polig Ausgangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 5-polig Leistungsaufnahme 75 W Versorgungsspannung 100 – 240 V 50/60 Hz Batterie/Akku Art der Batterie Lithium-Ionen, aufladbar Spannung 18,5 V Kapazität 2600 mAh WAL-L412 BP LED-scheinwerfer...
Seite 52
Laufzeit bei einer Farbe ca. 22 h Schutzart IP65 Montageoptionen hängend, stehend Abmessungen (B × H × T) 163 mm × 163 mm × 287 mm Gewicht 4,5 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend WAL-L412 BP LED-scheinwerfer...
Seite 53
Technische Daten Weitere Informationen Outdoor-Gehäuseform Fluter Bodengehäuse Lüfterlos Wireless-DMX IR-Fernbedienung Optional erhältlich (Artnr. 354223) Ladestation Optional erhältlich (Artnr. 461728) Gehäusefarbe Schwarz WAL-L412 BP LED-scheinwerfer...
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) WAL-L412 BP LED-scheinwerfer...
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: WAL-L412 BP LED-scheinwerfer...
Seite 56
2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. WAL-L412 BP LED-scheinwerfer...
Seite 57
Halten Sie die W-DMX-Taste am Gerät gedrückt bis die einem W-DMX-Sender aufgebaut Anzeige abläuft. Drücken Sie die Link-Taste an Ihrem werden. Sender. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. WAL-L412 BP LED-scheinwerfer...
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht ange‐ feuchteten fusselfreien Tuch ab. WAL-L412 BP LED-scheinwerfer...
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. WAL-L412 BP LED-scheinwerfer...
Seite 60
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. WAL-L412 BP LED-scheinwerfer...
