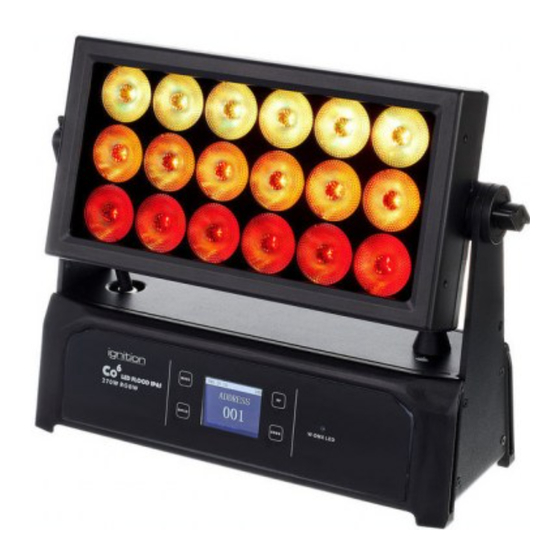

Ignition Co6 V2 LED Flood IP65 270W RGBW Bedienungsanleitung

Led-fluter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Co6 V2 LED Flood IP65
270W RGBW
LED-fluter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ignition Co6 V2 LED Flood IP65 270W RGBW

Inhaltszusammenfassung für Ignition Co6 V2 LED Flood IP65 270W RGBW

  • Seite 1 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 22.04.2020, ID: 477575...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise..........................10 Leistungsmerkmale..........................16 Installation..............................18 Inbetriebnahme............................24 Anschlüsse und Bedienelemente....................27 Bedienung..............................31 7.1 Gerät starten............................31 7.2 Hauptmenü............................32 7.2.1 Betriebsart „DMX“......................... 45 7.2.2 Betriebsart „Slave“........................46 7.2.3 Betriebsart „Stand-alone“......................46 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 4 7.8 Funktionen im 6-Kanal-DMX-Modus..................55 7.9 Funktionen im 12-Kanal-DMX-Modus..................57 7.10 Funktionen im 14-Kanal-DMX-Modus................... 58 7.11 Funktionen im 26-Kanal-DMX-Modus................... 65 Technische Daten............................ 73 Stecker- und Anschlussbelegungen....................76 Fehlerbehebung............................77 Reinigung..............................80 Umweltschutz............................81 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 5: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 6: Weitere Informationen

    Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 7: Darstellungsmittel

    Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 8: Bedeutung

    Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 10: Sicherheitshinweise

    Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 11 Bei Nichtbeachtung kann es zu einem elektri‐ schen Schlag kommen und es besteht Brand- und Lebensgefahr. Vor Beginn der Arbeiten an der elektrischen Installation muss das Gerät span‐ nungsfrei geschaltet werden. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 12 Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 13 Sicherheitsfangseil oder eine Sicherungskette. Sichern Sie das Flügeltor nach der Montage durch ein Sicherungsseil am Schein‐ werfer. Das Sicherungsseil muss außerhalb des Flügeltors verlaufen und darf den Lichtaustritt nicht beeinträchtigen. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 14: Stromversorgung

    Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 15 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 16: Leistungsmerkmale

    Durch Schutzart IP65 Betrieb zeitweise auch im Freien möglich W-DMX-Modul für die kabellose Ansteuerung per DMX Flügeltor, Diffusionsfilter sowie ein Omega Bracket im Lieferumfang enthalten Passende Cases optional erhältlich (2in1: Artnr. 481163; 4in1: Artnr. 481164; 6in1: Artnr. 481165) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 17 (Beständigkeit gegen wechselnde Umgebungstemperaturen sowie gegen die Wirkung von Sonnenlicht und UV-Strahlen). Die Dichtungen und Verschraubungen der Geräte müssen regelmäßig überprüft werden, um einen störungsfreien Betrieb sicherzustellen. Ziehen Sie im Zweifelsfall rechtzeitig eine Fach‐ werkstatt hinzu. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 18: Installation

    Bei Nichtbeachtung kann es zu einem elektri‐ schen Schlag kommen und es besteht Brand- und Lebensgefahr. Vor Beginn der Arbeiten an der elektrischen Installation muss das Gerät span‐ nungsfrei geschaltet werden. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 19 Alle vier Sicherungsstifte des Flügeltors müssen dabei komplett eingerastet sein. Sichern Sie das Flügeltor nach der Montage durch ein Sicherungsseil am Schein‐ werfer. Das Sicherungsseil muss außerhalb des Flügeltors verlaufen und darf den Lichtaustritt nicht beeinträchtigen. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 20: Überhitzungsgefahr

    HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 21 Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 22 Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 23 Installation 1 Öffnungen für Sicherheitsfangseil 2 Schnellverschlussöffnungen für Omega Bracket Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 24: Inbetriebnahme

    Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 25 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, W) abge‐ schlossen ist. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 26 DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 27: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 28 Navigiert in einer Menüliste nach oben. Erhöht den angezeigten Wert um eins. [DOWN] Navigiert in einer Menüliste nach unten. Verringert den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus. Bestätigt den eingestellten Wert. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 29 Anschlüsse und Bedienelemente Rückseite Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 30 Verriegelbare Einbaubuchse (Power Twist TR1 IP 65) zur Spannungsversorgung des Geräts [POWER OUT] Verriegelbare Einbaubuchse (Power Twist TR1 IP 65) zur Spannungsversorgung eines anderen Geräts [DMX OUT] DMX-Ausgang, ausgeführt als 3-polige XLR-Einbaukupplung (IP65) [DMX IN] DMX-Eingang, ausgeführt als 3-poliger XLR-Einbaustecker (IP65) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 31: Bedienung

    Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. Das Display zeigt die Betriebsart an, die vor dem Ausschalten eingestellt war. Wenn die Betriebsart DMX eingestellt ist, ohne dass ein DMX-Signal anliegt, blinkt das Display. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 32: Hauptmenü

    Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät vom Stromnetz trennen. Um mit den Standardwerten neu zu starten, benutzen Sie die Funktion „Factory Reset“ . Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 33: Bedeutung

    DMX über Funk „Wireless DMX“ Auswahl eines DMX-Modus „DMX Mode“ 2-Kanal-DMX-Modus „DMX 2Ch“ 3-Kanal-DMX-Modus 1 „DMX 3Ch1“ 3-Kanal-DMX-Modus 2 „DMX 3Ch2“ 4-Kanal-DMX-Modus „DMX 4Ch“ 6-Kanal-DMX-Modus „DMX 6Ch“ 12-Kanal-DMX-Modus „DMX 12Ch“ 14-Kanal-DMX-Modus „DMX 14Ch“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 34 „Auto“ „Auto Fading“ Effekt 0…255 Automatischer Jump- „Auto Jumping“ Effekt 0…255 Einstellung der Gesamt‐ „Static“ „Dimmer“ helligkeit Stroboskop-Effekt „Strobe“ 0…5 Strobe offen 6…10 Strobe geschlossen 11…33 Zufälliger Puls-Effekt mit ansteigender Geschwin‐ digkeit Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 35 Effekt mit ansteigender Geschwindigkeit 57…79 Zufälliger Ramp-Down- Effekt mit ansteigender Geschwindigkeit 80…102 Zufälliger Strobe-Effekt mit ansteigender Geschwindigkeit 103…127 Strobe-Break-Effekt mit abnehmender Dauer der Unterbrechungen 128…250 Strobe-Effekt mit ansteigender Geschwin‐ digkeit 251…255 Strobe offen Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 36 Intensität Blau (0 % bis „Blue“ 100 %) 0…255 Intensität Weiß (0 % bis „White“ 100 %) Regenbogeneffekt „Rainbow Effect“ 0…5 Effekt ausgeschaltet 6…21 Regenbogeneffekt 1 22…37 Regenbogeneffekt 2 38…53 Regenbogeneffekt 3 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 37 Regenbogeneffekt 5 86…101 Regenbogeneffekt 6 102…117 Regenbogeneffekt 7 118…133 Regenbogeneffekt 8 134…149 Regenbogeneffekt 9 150…165 Regenbogeneffekt 10 166…181 Regenbogeneffekt 11 182…197 Regenbogeneffekt 12 198…213 Regenbogeneffekt 13 214…229 Regenbogeneffekt 14 230…255 Regenbogeneffekt 15 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 38 31…55 Automatische Show 2 56…80 Automatische Show 3 81…105 Automatische Show 4 106…130 Automatische Show 5 131…155 Automatische Show 6 156…180 Automatische Show 7 181…205 Automatische Show 8 206…230 Automatische Show 9 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 39 Automatische Show 10 0…255 Ablaufgeschwindigkeit „Auto speed“ der automatischen Show, ansteigend 0…255 Fade-Geschwindigkeit „Auto Fade“ für automatische Schow Vordefinierte Farbe „Color Macro“ „Red“ Bernsteinfarben „Amber“ Gelblich-Bernsteinfarben „Yellow Warm“ Gelb „Yellow“ Grün „Green“ Türkis „Turquoise“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 40 „Magenta“ Pink „Pink“ Warmweiß „Warm White“ Weiß „White“ Kaltweiß „Cold White“ Umkehrung des Displays „Settings“ „Display Rev“ Ein. Das Display wird um 180° gedreht „ON“ Aus. Das Display wird normal dargestellt „OFF“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 41 „OFF“ Verhalten des Geräts bei Ausfall des DMX-Signals „DMX Fail“ Beibehalten der letzten Einstellungen „Hold“ Dunkelschaltung (blackout) „Blackout“ Dimmerkurve „Dimmer Curve“ Linear „Linear“ Exponentiell „Exp“ Logarithmisch „Log“ S-förmig „S-Curve“ Dimmercharakteristik „Dimmer Response“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 42 Wiederholrate der LEDs: 3600 Hz „3600 Hz“ Wiederholrate der LEDs: 25 kHz „25 KHz“ Weißabgleich „White Balance“ 0…255 Anteil rot „Red“ 0…255 Anteil grün „Green“ 0…255 Anteil blau „Blue“ 0…255 Anteil weiß „White“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 43 Zurücksetzen der kabellosen DMX-Verbindung „Wireless DMX“ Die kabellose DMX-Ver‐ „Reset Wireless DMX „No“ bindung wird nicht Memory“ zurückgesetzt Die kabellose DMX-Ver‐ „Yes“ bindung wird zurückge‐ setzt Automatischer Selbsttest „Test“ Ausgeschaltet „OFF“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 44 Zum Wiederaufheben der Tastensperre drücken Sie nacheinander [ENTER], [UP], [DOWN], [UP], [DOWN] und [ENTER]. Firmware-Version des Geräts anzeigen „System Info“ „Firmware“ Gerätetemperatur anzeigen „Temperature“ „LED Temp“ Auswahl der Einheit für die Gerätetemperatur „Temp Unit“ Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 45: Betriebsart „Dmx

    Teil die eingestellte DMX-Startadresse. Falls kein DMX-Signal empfangen wird, blinkt das Display. Wird das Gerät über „W-DMX“ gesteuert, blinkt die LED [W-DMX LED] auf der Vorderseite des Geräts. Das Display zeigt in der obersten Zeile die Signalstärke an. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 46: Betriebsart „Slave

    In der Betriebsart „Stand-alone“ zeigt das Display im unteren Teil an, wie das Gerät gerade ein‐ gestellt ist: „Operating Mode: AUTO Fading“ : Automatischer Fade-Effekt „Operating Mode: AUTO Jumping“ : Automatischer -Jump-Effekt Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 47 Bedienung „Operating Mode: STATIC“ : Frei mischbare Farbe mit optionalem Regenbogen- und Strobo‐ skop-Effekt oder automatischer Show „Operating Mode: Color Macro“ : Auswahl eines vordefinierten Farb-Makros Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 48: Menüübersicht

    Bedienung 7.3 Menüübersicht Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 49 Bedienung Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 50: Funktionen Im 2-Kanal-Dmx-Modus

    7.4 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 14…21 Bernsteinfarben 22…29 Gelblich-Bernsteinfarben 30…37 Gelb 38…45 Grün 46…53 Türkis 54…61 Cyan 62…69 Blau Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 51: Funktion

    Funktion 70…77 Lavendel 78…85 Mauve 86…93 Magenta 94…101 Pink 102…109 Warmweiß, 3200 K 110…117 Weiß, 5600 K 118…125 Kaltweiß, 7200 K 126…127 Farbwechsel angehalten 128…191 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 52: Funktionen Im 3-Kanal-Dmx-Modus 1

    Funktion 0…255 Dimmer (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…250 Strobe-Effekt mit ansteigender Geschwindigkeit 251…255 Strobe offen Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 14…21 Bernsteinfarben 22…29 Gelblich-Bernsteinfarben Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 53 Gelb 38…45 Grün 46…53 Türkis 54…61 Cyan 62…69 Blau 70…77 Lavendel 78…85 Mauve 86…93 Magenta 94…101 Pink 102…109 Warmweiß, 3200 K 110…117 Weiß, 5600 K 118…125 Kaltweiß, 7200 K 126…127 Farbwechsel angehalten Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 54: Funktionen Im 3-Kanal-Dmx-Modus 2

    7.6 Funktionen im 3-Kanal-DMX-Modus 2 Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 55: Funktionen Im 4-Kanal-Dmx-Modus

    Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 7.8 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 56 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 57: Funktionen Im 12-Kanal-Dmx-Modus

    Intensität Blau (0 % bis 100 %), LED-Zeile 2 0…255 Intensität Weiß (0 % bis 100 %), LED-Zeile 2 0…255 Intensität Rot (0 % bis 100 %), LED-Zeile 3 0…255 Intensität Grün (0 % bis 100 %), LED-Zeile 3 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 58: Funktionen Im 14-Kanal-Dmx-Modus

    Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) 0…255 Feineinstellung des Dimmers (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…33 Zufälliger Puls-Effekt mit ansteigender Geschwindigkeit Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 59 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 60 Wert Funktion 14…21 Bernsteinfarben 22…29 Gelblich-Bernsteinfarben 30…37 Gelb 38…45 Grün 46…53 Türkis 54…61 Cyan 62…69 Blau 70…77 Lavendel 78…85 Mauve 86…93 Magenta 94…101 Pink 102…109 Warmweiß, 3200 K 110…117 Weiß, 5600 K Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 61 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Regenbogeneffekt 0…5 Effekt ausgeschaltet 6…21 Regenbogeneffekt 1 22…37 Regenbogeneffekt 2 38…53 Regenbogeneffekt 3 54…69 Regenbogeneffekt 4 70…85 Regenbogeneffekt 5 86…101 Regenbogeneffekt 6 102…117 Regenbogeneffekt 7 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 62 Regenbogeneffekt 11 182…197 Regenbogeneffekt 12 198…213 Regenbogeneffekt 13 214…229 Regenbogeneffekt 14 230…255 Regenbogeneffekt 15 Automatische Show 0…5 Keine automatische Show 6…30 Automatische Show 1 31…55 Automatische Show 2 56…80 Automatische Show 3 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 63 Automatische Show 7 181…205 Automatische Show 8 206…230 Automatische Show 9 231…255 Automatische Show 10 0…255 Ablaufgeschwindigkeit der automatischen Show, ansteigend 0…255 Automatischer Fade-Effekt Dimmerkurve 0…5 Keine Funktion 6…63 Linear 64…127 Exponentiell Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 64 Sekunden lang gehalten wird. 0…5 Keine Funktion 6…63 Dimmercharakteristik „LED“ (3 s Verzögerung) 64…127 Dimmercharakteristik „Halogen“ (5 s Verzögerung) 128…191 Lüftergeschwindigkeit „Silent“ aktiviert (3 s Verzögerung) 192…255 Lüftergeschwindigkeit „Silent“ deaktiviert (3 s Verzögerung) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 65: Funktionen Im 26-Kanal-Dmx-Modus

    Zufälliger Puls-Effekt mit ansteigender Geschwindigkeit 34…56 Zufälliger Ramp-Up-Effekt mit ansteigender Geschwindigkeit 57…79 Zufälliger Ramp-Down-Effekt mit ansteigender Geschwindigkeit 80…102 Zufälliger Strobe-Effekt mit ansteigender Geschwindigkeit 103…127 Strobe-Break-Effekt mit abnehmender Dauer der Unterbrechungen 128…250 Strobe-Effekt mit ansteigender Geschwindigkeit Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 66 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 14…21 Bernsteinfarben 22…29 Gelblich-Bernsteinfarben 30…37 Gelb 38…45 Grün 46…53 Türkis Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 67 70…77 Lavendel 78…85 Mauve 86…93 Magenta 94…101 Pink 102…109 Warmweiß, 3200 K 110…117 Weiß, 5600 K 118…125 Kaltweiß, 7200 K 126…127 Farbwechsel angehalten 128…191 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Regenbogeneffekt Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 68 Regenbogeneffekt 2 38…53 Regenbogeneffekt 3 54…69 Regenbogeneffekt 4 70…85 Regenbogeneffekt 5 86…101 Regenbogeneffekt 6 102…117 Regenbogeneffekt 7 118…133 Regenbogeneffekt 8 134…149 Regenbogeneffekt 9 150…165 Regenbogeneffekt 10 166…181 Regenbogeneffekt 11 182…197 Regenbogeneffekt 12 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 69 6…30 Automatische Show 1 31…55 Automatische Show 2 56…80 Automatische Show 3 81…105 Automatische Show 4 106…130 Automatische Show 5 131…155 Automatische Show 6 156…180 Automatische Show 7 181…205 Automatische Show 8 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 70 Automatischer Fade-Effekt Dimmerkurve 0…5 Keine Funktion 6…63 Linear 64…127 Exponentiell 128…191 Logarithmisch 192…255 S-förmig Besondere Funktionen. Einstellungen werden aktiviert bzw. beibehalten, wenn der entsprechende DMX-Wert fünf Sekunden lang gehalten wird. 0…5 Keine Funktion Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 71 Intensität Grün (0 % bis 100 %), LED-Zeile 2 0…255 Intensität Blau (0 % bis 100 %), LED-Zeile 2 0…255 Intensität Weiß (0 % bis 100 %), LED-Zeile 2 0…255 Intensität Rot (0 % bis 100 %), LED-Zeile 3 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 72 Wert Funktion 0…255 Intensität Grün (0 % bis 100 %), LED-Zeile 3 0…255 Intensität Blau (0 % bis 100 %), LED-Zeile 3 0…255 Intensität Weiß (0 % bis 100 %), LED-Zeile 3 Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 73: Technische Daten

    Anzahl der DMX-Kanäle 2, 3, 4, 6, 12, 14 oder 26 Eingangsanschlüsse Spannungsversorgung Power Twist IP65 DMX-Ansteuerung XLR-Einbaubuchse, 3-polig, IP65-Ausführung Ausgangsanschlüsse Spannungsversorgung Power Twist IP65 DMX-Ansteuerung XLR-Einbaubuchse, 3-polig, IP65-Ausführung Leistungsaufnahme 250 W Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 74 Abmessungen (B × H × T) 395 mm × 265 mm × 145 mm (Panel waagrecht) Gewicht 8,2 kg Umgebungsbedingungen Temperaturbereich –20 °C … +40 °C Relative Luftfeuchte 50 %, nicht kondensierend Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 75 Technische Daten Weitere Informationen Outdoor-Gehäuseform Fluter Farbmischung RGBW LED-Typ x-in-1 Bodengehäuse Lüfterlos Nein Fernbedienung Nicht möglich Kabelloses DMX Gehäusefarbe Schwarz Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 76: Stecker- Und Anschlussbelegungen

    Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 77: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 78 4. Drücken Sie Mode, bis im Display die Anzeige „ADDRESS XXX“ erscheint. 5. Prüfen Sie, ob im Menü „DMX Signal Select“ der Punkt „DMX“ (bei kabelge‐ bundener Verbindung) gewählt ist. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 79 Umstellen des Senders bei allen Geräten ein Reset des W-DMX erfolgen muss. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 80: Reinigung

    Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...

  • Seite 81: Umweltschutz

    Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
  • Seite 82 Notizen Co6 V2 LED Flood IP65 270W RGBW LED-fluter...
