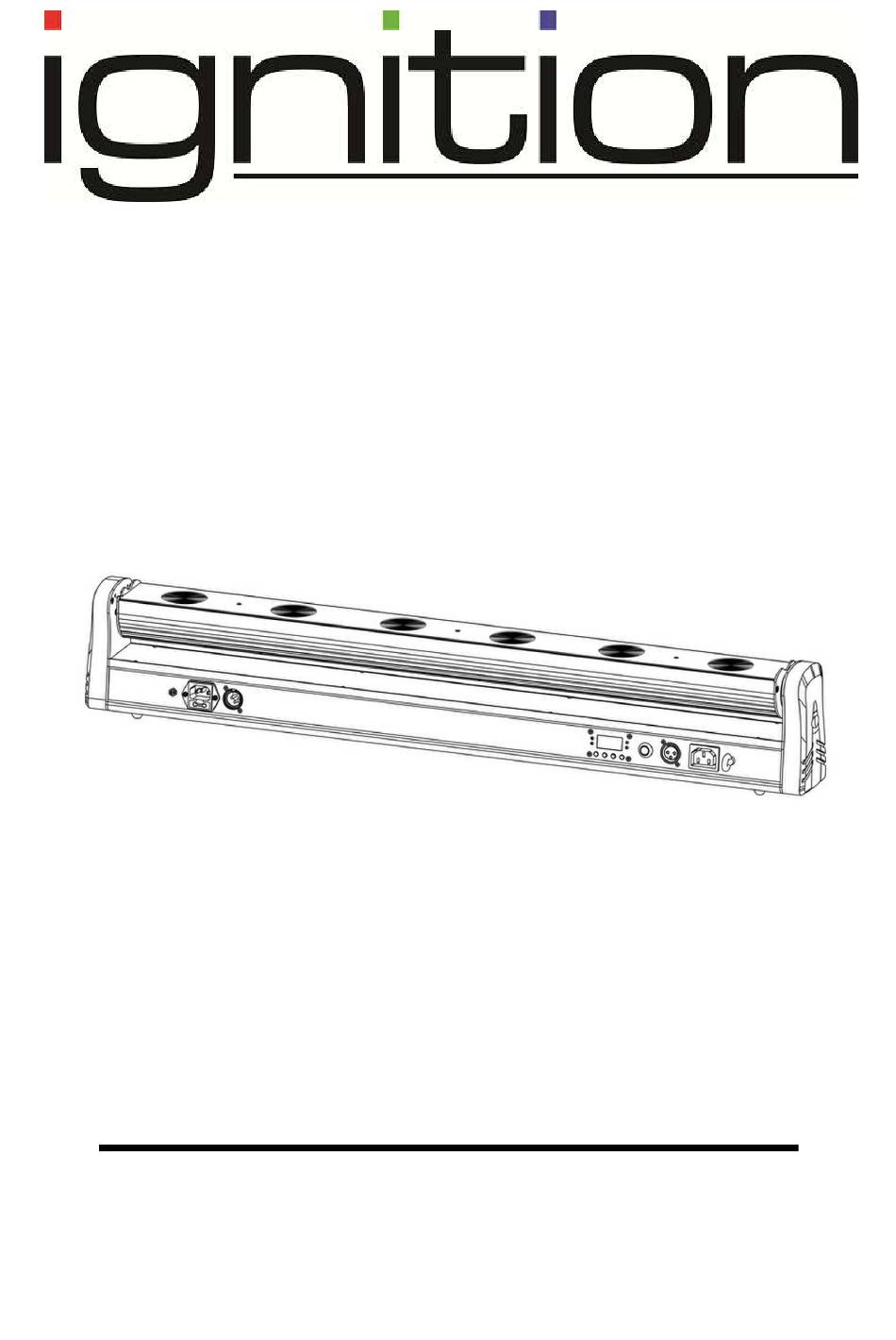

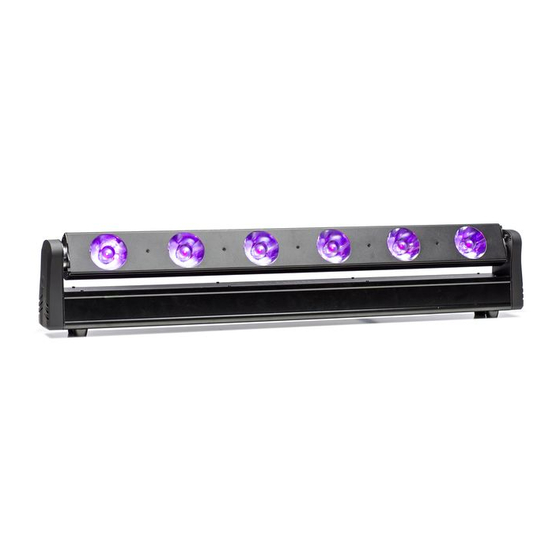

- Seite 1 Bedienungsanleitung LED Beambar 6 RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 Verbindungen ........................... 7 4.1. Elektrische Verbindungen ......................7 4.2. DMX Verbindungen ......................... 7 4.3. DMX Verbindung mit Terminator ..................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. Freien) zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. - Seite 6 Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann. Dabei sind ausschließlich Sicherungsfangseile mit Schraubgliedern zu verwenden. Hängen Sie das Sicherungsfangseil in dem Fangseilloch im Montagebügel oder am Gerät ein. Führen Sie das Seil über die Traverse oder einen anderen sicheren Befestigungspunkt.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf des LED Beambar 6 RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die... -
Seite 8: Bedienung
5. Bedienung 5.1. Übersicht ○ ,1 Display: Anzeige der gewählten Option ○ ,2 LED: DMX Eingang aktiv MASTER Master Modus aktiv SLAVE Slave Modus aktiv ○ ,3 Bedientaster: MENU Wahl des Menü / in ein höheres Menü Level UP / DOWN Auswahl der Option ENTER Bestätigung der angezeigten Option ○... -
Seite 9: Menü Optionen
5.2. Menü Optionen Drücken Sie Menu um ins Menü zu gelangen / in das nächsthöhere Menü Level zu gelangen Drücken Sie Enter um ins nächste Untermenü zu gelangen / den gewählten Parameter zu bestätigen Drücken Sie Up / Down um einen Wert auszuwählen Auswahl der DMX 512 Adresse Auswahl von Mater / Slave Modus 1 / 6 / 11 / 31 Kanal DMX Modus... -
Seite 10: Dmx Tabelle
6. DMX Tabelle 1 Kanal Modus: Kanal Einstellung 000 – 007 Blackout 008 – 024 Show 1 025 – 041 Show 2 042 – 058 Show 3 059 – 075 Show 4 076 – 092 Show 5 093 – 109 Show 6 110 –... - Seite 11 6 Kanal Modus: Kanal Einstellung 0 – 255 Tilt Bewegung 30° - 210° 001 – 007 Keine Funktion 008 – 043 Tilt Bewegung Macro 60 – 120° 044 – 079 Tilt Bewegung Macro 45 – 135° 080 – 115 Tilt Bewegung Macro 30 – 150° 116 –...
- Seite 12 11 Kanal Modus: Kanal Einstellung 0 – 255 Tilt Bewegung 30° - 210° 001 – 007 Keine Funktion 008 – 043 Tilt Bewegung Macro 60 – 120° 044 – 079 Tilt Bewegung Macro 45 – 135° 080 – 115 Tilt Bewegung Macro 30 – 150° 116 –...
- Seite 13 Kanal Einstellung 248 – 255 Stand alone LED Chase Geschwindigkeit langsam 0 – 255 bis schnell 31 Kanal Modus Kanal Einstellung 0 – 255 Tilt Bewegung 30° - 210° 001 – 007 Keine Funktion 008 – 043 Tilt Bewegung Macro 60 – 120° 044 –...
- Seite 14 Kanal Einstellung 158 – 172 LED Chase 11 173 – 187 LED Chase 12 188 – 202 LED Chase 13 203 – 217 LED Chase 14 218 – 232 LED Chase 15 233 – 247 LED Chase 16 248 – 255 Stand alone LED Chase Geschwindigkeit 0 –...
-
Seite 15: Technische Daten
8. Technische Daten Stromversorgung AC100V~240V 50/60Hz Stromaufnahme 100 W LEDs 6 x 15W OSRAM LED RGBW 4 in 1 Abmessungen 869 x 97 x 151 mm Gewicht 5.2 kg 15 / 16... - Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
