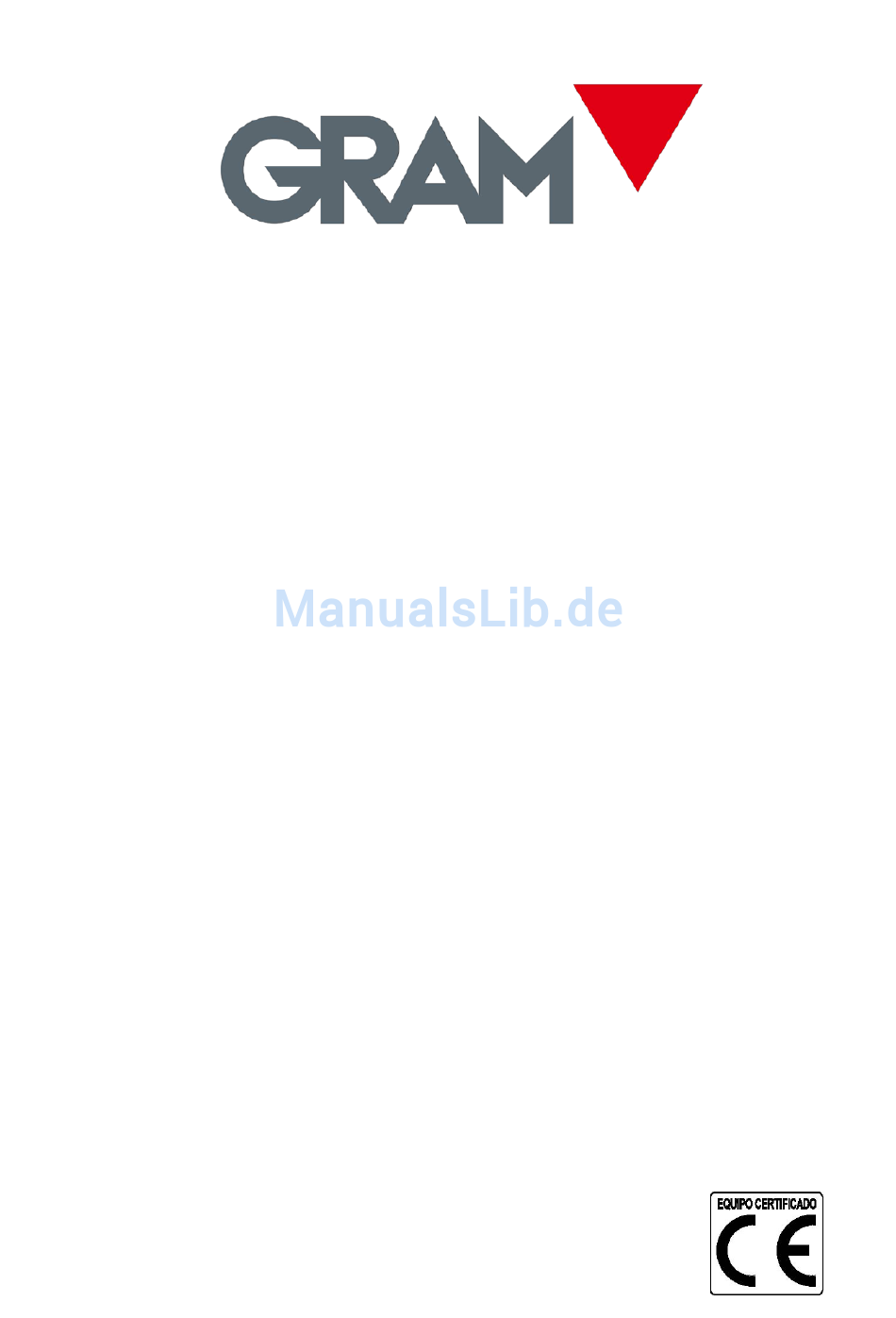

- Seite 1 BENUTZERHANDBUCH Elektronische Zählwaage REV. 2A11M103T...
-
Seite 2: Inhaltsverzeichnis
INHALT VORSICHTSMAßNAHMEN VOR GEBRAUCH DER WAAGE EINFÜHRUNG IN DIE PRODUKTBEDIENUNG Eigenschaften und Spezifikationen Beschreibung des Displays Tastatur und Tastenfunktionen STROMVERSORGUNG KONFIGURATION DER PARAMETER KALIBRIERUNG BETRIEB Einfaches Wägen Tara-Funktion Wiegen mit Toleranzbereich Stückzählen Summenfunktion ANSCHLUSS DER WAAGE AN EINEN DRUCKER DATENAUSGANG RS 232 FEHLERMELDUNG UND PROBLEMLÖSUNG... -
Seite 3: Vor Gebrauch Der Waage
1) Entfernen Sie vor Verwendung der Waage die Schutzschraube (gegen den Uhrzeigersinn drehen), welche sich auf der Unterseite der Waage befindet. Hinweis: Beim Modell RK-30 ist diese Schutzschraube nicht eingebaut. 2) Setzen Sie das Plastik-Gegenplatte und die Edelstahlplatte korrekt auf. -
Seite 4: Einführung In Die Produktbedienung

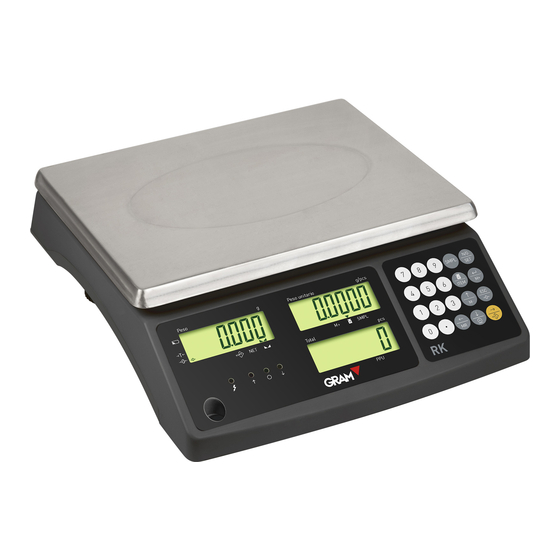

1. Dosenlibelle 2. Tastatur 3. Einstellbare Füße 4. Plastik-Gegenplatte 5. Wägeplatte aus Edelstahl 6. Ein-/Ausschalter 7. Schutzschraube (außer Modell RK-30) 8. Netzsteckanschluss EIGENSCHAFTEN UND SPEZIFIKATIONEN Auflösung bis zu 1/15000 Tara, Taravorgabe, Auto-Null Funktion Wägen mit Toleranzbereich Leicht abzumontierende Wägeplatte mit Schutzblister ... -
Seite 5: Beschreibung Des Displays
BESCHREIBUNG DES DISPLAYS Modell RK-3 RK-6 RK-15 RK-30 Wägebereich 3 kg 6 kg 15 kg 30 kg Wägeeinheiten Kg/g/lb Display LCD-Display (6/5/6 Stellen) Abmessung der 294 x 228 x 13.5 mm Wägeplatte Abmessung der 330 x 289 x 104 mm... -
Seite 6: Tastatur Und Tastenfunktionen
Symbol "Einzelgewicht", wird aktiviert, wenn ein bekanntes Einzelgewicht eingegeben wird. Symbol für Stichprobenentnahme in der Funktion Stückzählen, wenn das berechnete Einzelgewicht kleiner ist als 4/5 Teile oder die Stichprobenmenge kleiner ist als 10 Stück. TASTATUR UND TASTENFUNKTIONEN EINSCHALTEN DER WAAGE Drücken Sie den Schalter auf der linken Seite der Waage. -
Seite 7: Stromversorgung
Funktion 1: Nullstellen der Displayanzeige (innerhalb von 2% des Wägebereichs) Funktion 2: Beenden der Tarafunktion. Funktion 3: Konfigurationsmodus verlassen, ohne Daten zu speichern. Funktion 1: Anzeige der Gesamtsumme und der 10 letzten Einträge. Funktion 2: Im Konfigurationsmodus wird diese Funktion verwendet, um von einer Ziffer zur Anderen nach links zu wechseln. -
Seite 8: Konfiguration Der Parameter
KONFIGURATION DER PARAMETER 1) Drücken Sie die Taste während des Einschaltens, um in den Konfigurationsmodus zu gelangen, oder halten Sie sie während des einfachen Wiegemodus gedrückt. 2) Drücken Sie die Tasten oder , um durch das Menü der Parameter zu navigieren. - Seite 9 drücken Sie die Taste , um die Wiegeeinheit auszuwählen Bestätigen Sie mit der Taste und gehen Sie durch Drücken der Tasten oder weiter zum nächsten Parameter. 4) SET03 Konfiguration des Nullbereichs Optionen: d0 (1 Teile), d1 (2 Teile), d2 (3 Teile), d3 (4 Teile), d4 (5 Teile) und d5 (6 Teile) 5) SET04 Speichern des oberen und unteren Grenzwerts.
- Seite 10 8) SET07 Konfiguration externer Geräte. Rechner U.KEY: Der U.KEY-Anschluss überträgt Daten im Excel-Format an den Rechner (WinXP/Win 7) 9) SET08 Konfiguration der Übertragungsgeschwindigkeit: 9600、4800、2400 10) SET09 Konfiguration des Druckmodus contin: Fortlaufender Druck stable: Automatischer Druckvorgang, sobald das Gewicht stabil ist (über 20d) key: Druckvorgang bei Drücken einer Taste 11) SET10...
-
Seite 11: Kalibrierung
14)SET13 Speichern des letzten Wiegevorgangs On: Das Display zeigt den letzten vorgenommenen Wiegevorgang an, wenn die Waage eingeschaltet wird. Off: Das Display zeigt den letzten vorgenommenen Wiegevorgang nicht an, wenn die Waage eingeschaltet wird. 15) SET14 Funktionsweise der Grenzwerte Qty.ck: Nach Menge Wt.ck: Nach Gewicht 16) SET15 Initialisierung der Parameter... -
Seite 12: Betrieb
Drücken Sie die Taste zum Speichern. 4. Legen Sie das entsprechende Kalibrierungsgewicht auf die Wägeplatte und drücken Sie die Taste , um den ersten Punkt der Kalibrierung abzuschließen. Hinweis: Sobald die Kalibrierung des ersten Punktes abgeschlossen ist, zeigt das Display den Wert des Gewichts an. -
Seite 13: Wiegen Mit Toleranzbereich
Tara-Voreinstellung Methode 1 1) Halten Sie die Taste 3 Sekunden lang gedrückt, um zur Konfiguration der Taravorgabe zu gelangen. 2) Drücken Sie die Tasten oder , zum Auswählen und die Tasten oder , um den Wert zu ändern. 3) Um zu Bestätigen und zum normalen Wiegemodus zurückzukehren, drücken Sie die Taste 4) Legen Sie den Behälter auf die Wägeplatte und sein Gewicht wird automatisch subtrahiert. -
Seite 14: Stückzählen
3) Drücken Sie die Taste , um zur Funktion Wiegen mit Toleranzbereich zu gelangen. 4) Drücken Sie die Taste zum Bestätigen und Speichern. 5) Um ohne zu speichern zum normalen Wägemodus zurückzukehren, drücken Sie die Taste 6) Legen Sie das Wägeobjekt auf die Wägeplatte. Wenn das Gewicht den oberen Grenzwerte überschreitet, wird HI angezeigt. -
Seite 15: Summenfunktion
4) Um zu Bestätigen und zum normalen Wiegemodus zurückzukehren, drücken Sie die Taste 5) Um ohne zu speichern zum normalen Wiegemodus zurückzukehren, drücken Sie die Taste Eingabe der Ausgangsstichprobe 1) Legen Sie eine Anzahl von Stücken als Ausgangsstichprobe auf die Wägeplatte und geben Sie die Menge über die nummerische Tastatur ein, bestätigen Sie mit der Taste ... -
Seite 16: Anschluss Der Waage An Einen Drucker
Anzeigen des akkumulierten Gesamtgewichts 1) Drücken Sie die Taste , um den akkumulierten Gesamtwert (Gewicht, Menge und Nummer der ausgeführten Wiegevorgänge) anzuzeigen. 2) Drücken Sie die Tasten , um die gesamten ausgeführten akkumulierten Wiegevorgänge und die ersten 10 Vorgänge anzuzeigen. 3) Wenn die Waage an einem PC angeschlossen ist, drücken Sie die Taste , um die Daten zu übermitteln. -
Seite 17: Datenausgang Rs 232
Eingabe von Befehlen Schließen Sie die Waage an einen Rechner an. Führen Sie das Programm zur Fehlerbeseitigung der seriellen Schnittstelle des Rechners aus. Geben Sie die Großbuchstaben "Z", "T", "R", "C", "P" in den Sendefeld in; die Anzeige kann die entsprechenden Aktionen ausführen: Z = Null T = Tara C = Löschen des Tara... -
Seite 18: Fehlermeldung Und Problemlösung
FEHLERMELDUNGEN UND PROBLEMLÖSUNG Fehlerm Problem Lösung eldung Das auf die Wägeplatte aufgelegte Gewicht Nullbereich überschritten muss sich innerhalb von 2% der maximalen ERR0 Last befinden Fehler bei der Modelleinstellung. Stellen Sie zunächst den Wägebereich ein ERR1 Die Ablesbarkeit sollte innerhalb oder setzen Sie ihn zurück. -
Seite 19: Datenübertragung An Einen Pc Im Excel-Format
DATENÜBERTRAGUNG AN EINEN PC IN EXCEL-FORMAT Einleitung: Schließen Sie die Waage an den PC an und konfigurieren Sie den Parameter "externe Geräte" mit der Option "EXCEL", dann werden die Daten im EXCEL-Format an den PC übertragen. Diese Funktion ermöglicht die Aufzeichnung/Summieren/Berechnung von Mittelwerten/statistische Datenanalysen. -
Seite 20: Anschluss U.key (Optional)
AKTIVIEREN DER FUNKTION "Serielle Schlüssel verwenden" AM PC" Konfigurieren Sie Windows XP wie in diesem Beispiel: 1. Klicken Sie auf "Start" -> "Ausführen" und geben Sie "access.cpl" ->"OK" ein. 2. Klicken Sie im Dialogfeld "Zugangsmöglichkeiten" auf Allgemein, dann "Serielle Schlüssel verwenden"... - Seite 21 Vorsichtsmaßnahmen 1. Schließen Sie das Programm der Eingabemethode vor dem Anschließen. 2. Überzeugen Sie sich, dass der Dezimalpunkt derselbe ist wie der, der in der Waage konfiguriert wurde, wenn Sie das EXCEL-Programm verwenden. Zum Beispiel: Die Waage zeigt: Gesamtgewicht: 1000 KG Einzelgewicht: 0,001 g Gesamt: 1000 PCS EXCEL-Konfiguration: Der Dezimalpunkt muss für die Spalten von Gesamtgewicht und Einzelgewicht 3 sein, für die Spalte von Summe muss der Dezimalpunkt 0 sein.
-
Seite 22: Garantie
GARANTIE Diese Waage hat eine Garantie auf jegliche Herstellungs- und Materialdefekte während eines Zeitraums von einem Jahr ab Lieferdatum. Innerhalb dieser Zeit übernimmt GRAM PRECISION die Reparatur der Waage. Diese Garantie schließt keine Schäden durch unsachgemäße Verwendung oder Überlastungen ein.
