3. Trennen Sie die Etikette mit einem Cutter.

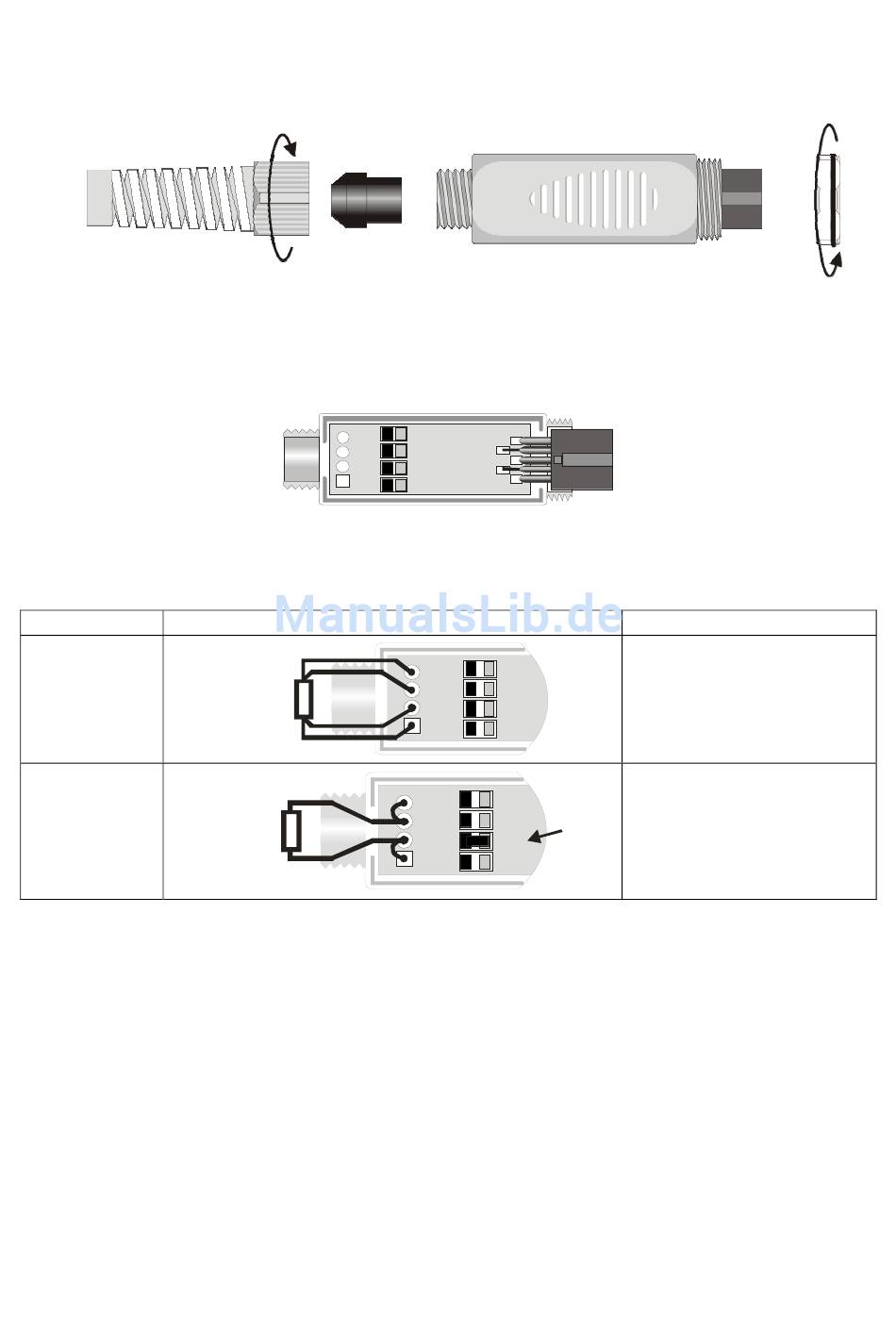

4. Schrauben Sie die Nutmutter an der dem Modul gegenüberliegenden Seite ab (siehe Abbildung):
5. Öffnen Sie die beiden Gehäuse des Moduls: Im Inneren befindet sich der Schaltkreis, an den die
Sonde angeschlossen wird. Hier links werden die Punkte 1...4 angezeigt, an die die Leiter angelötet
werden müssen. In der Mitte des Schaltkreises befinden sich die Brücken JP1...JP4, die bei gewis-
sen Sensoren mit Zinntropfen verschlossen werden müssen:
Achtung! Das Sondenkabel muss über den Kabeldurchgang und das Gummielement verlaufen, be-
vor Sie den Lötvorgang vornehmen.
Löten Sie die Leiter gemäß Tabelle an:
Sensor
Pt100 mit 4-
Leiter-
Ausführung
Pt1000 mit 2-
Leiter-
Ausführung
Achten Sie bitte darauf, dass die Lötarbeiten sauber und korrekt ausgeführt werden.
Schließen Sie die beiden Gehäuse nach der Verlötung.
Führen Sie das Gummielement in das Modul ein.
Schrauben Sie den Kabeldurchgang und die Nutmutter an. Achten Sie darauf, dass sich das Kabel
durch das Anschrauben des Kabeldurchgangs nicht verdreht. Nun ist die Sonde betriebsbereit.
