Installation

Bestimmen Sie die linke und rechte Seite der Maschine
anhand der üblichen Einsatzposition.
Installieren des
Schubrahmens und der
Kupplung

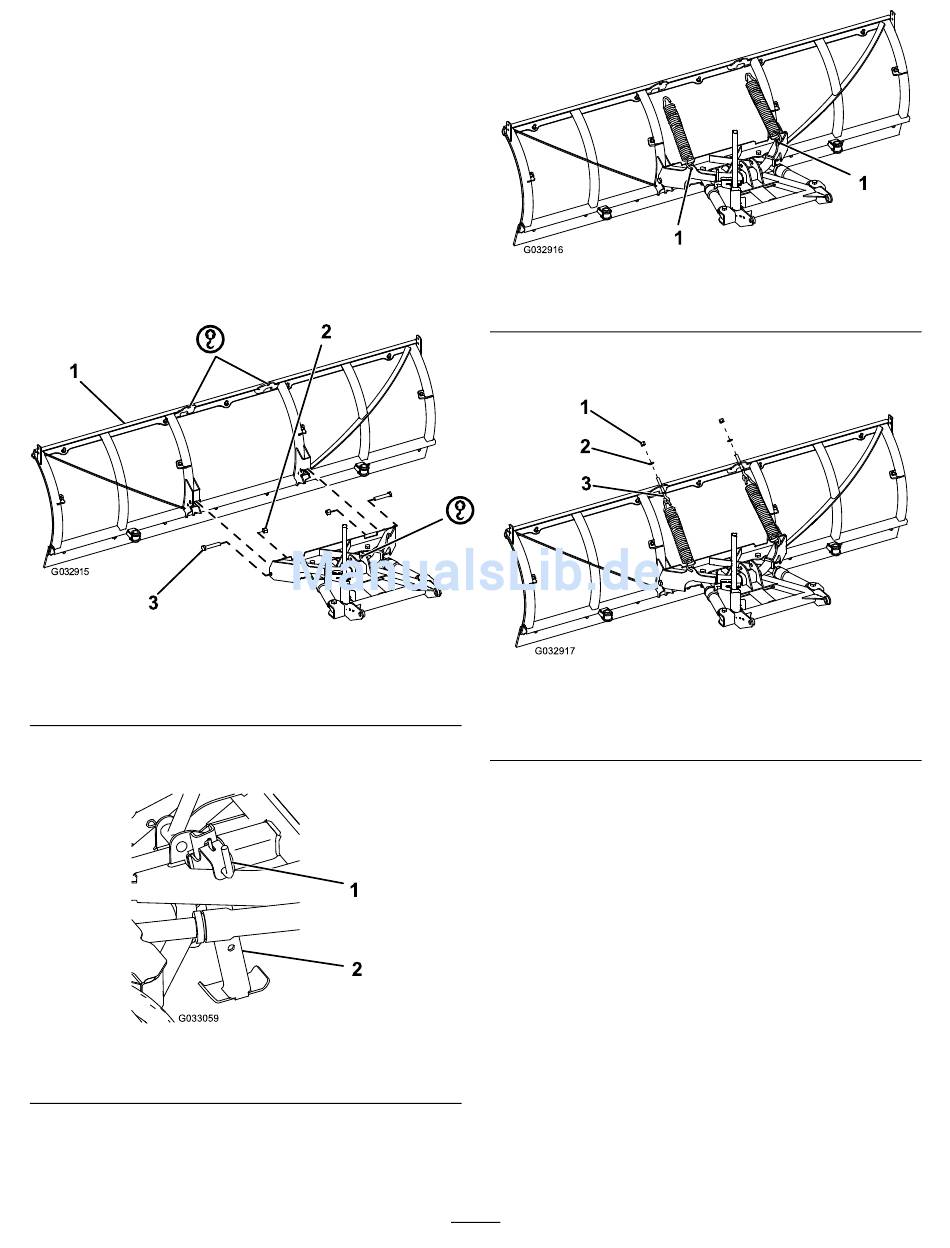

1. Befestigen Sie die Vorderseite des Schubrahmens
mit zwei Schrauben (5/8") und selbstverriegelnden
Muttern am Schneeschild
Schrauben mit 153 N·m an.
1. Schneeschild
2. Selbstverriegelnde Mutter
2. Ziehen Sie am Federstift des Ständers, um ihn zu lösen,
und senken Sie den Ständer ab
1. Federstift des Ständers
3. Haken Sie die zwei Auslösefedern an den Löchern im
Schubrahmen ein (Bild
(Bild 1). Ziehen Sie die
Bild 1
3. Schraube (5/8")
(Bild 2).
Bild 2
2. Ständer
3).
1. Löcher
4. Haken Sie die anderen Enden der Auslösefedern an
den beiden Augbolzen ein
g032915
1. Selbstverriegelnde Mutter
2. Scheibe (½")
5. Stecken Sie das Gewindeende der Augbolzen durch die
Löcher im Schneeschild und befestigen sie mit zwei
Scheiben (½") und zwei selbstverriegelnden Muttern
(Bild 4).
6. Ziehen Sie die selbstverriegelnden Muttern an, bis der
Abstand zwischen den Auslösefederspiralen 0,8 mm
beträgt.
7. Fluchten Sie die Lagerbolzenlöcher der Kupplungssäule
mit den Lagerbolzenlöchern am Schubrahmen aus
und befestigen sie mit zwei Lagerbolzen, zwei
Flachscheiben (¾") und zwei Splinten
g033059
6
Bild 3
(Bild 4).
Bild 4
3. Augbolzen
(Bild 5).
g032916
g032917
