Einstellen Der Scheinwerfer - Boss Rt3 Htx Installationsanweisungen

1. Ständer
2. SmartHitch2-Schalter
6. Stellen Sie sicher, dass beide Kupplungsfederstifte ganz
in der Kupplung eingerastet sind
Hinweis: Bewegen Sie die Kupplungssäule, bis die
Federstifte ganz eingerastet sind.
7. Ziehen Sie den Federstift des Ständers nach außen und
heben den Ständer an; lassen Sie den Federstift dann
los, um den Ständer zu arretieren
8. Stellen Sie den Kippschalter für die Scheinwerfer in
die P -Stellung.
LOW

Einstellen der Scheinwerfer

Wichtig: Stellen Sie sicher, dass der Einbau
der Schneepflug-Scheinwerfer den zutreffenden
bundesweiten Sicherheitsvorschriften für Fahrzeuge
entspricht.
1. Parken Sie das Fahrzeug auf einer ebenen Fläche mit
einem 7,5 m großen Abstand zu einem mattweißen
Hintergrund oder einer Garagentür.
Hinweis: Der Hintergrund sollte senkrecht zum
Boden und der Fahrzeugvorderseite sein.
2. Stellen Sie sicher, dass das Fahrzeug für den normalen
Betrieb mit angeschlossenem Schneepflug ausgerüstet
ist, und dass der Schneepflug angehoben ist.
3. Führen Sie folgende Aktionen aus, um die optimale
Scheinwerferausrichtung sicherzustellen.
•
Entfernen Sie Eis und Schmutz unter den
Kotflügeln.
•
Stellen Sie sicher, dass alle Reifen den richtigen
Reifendruck haben.
•
Prüfen Sie die Fahrzeugfedern auf überkreuzte
oder gebrochene Blätter.
•
Prüfen Sie die Funktion aller Bedienelemente für
nivelliertes Fahren.

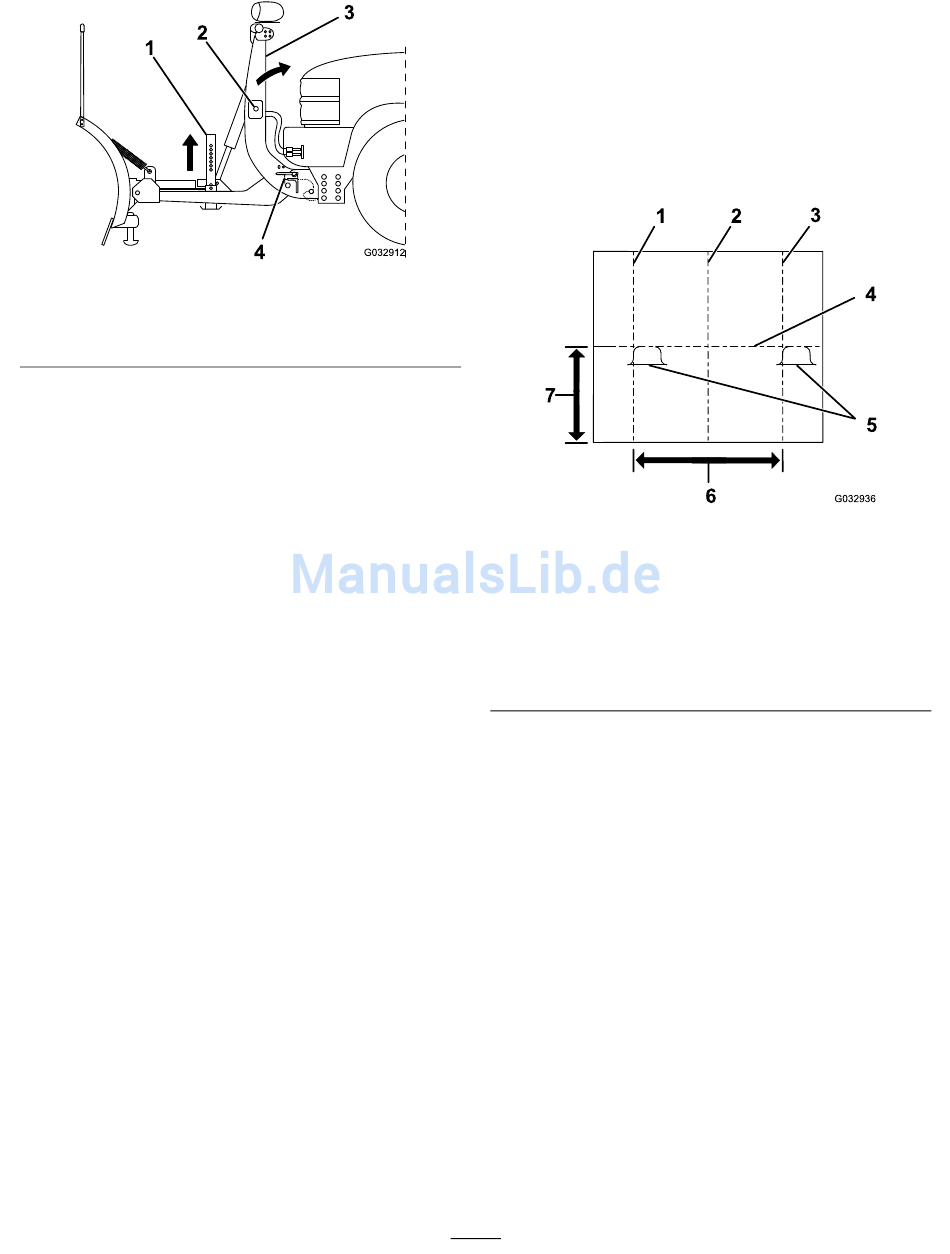

Bild 27
3. Kupplungssäule
4. Kupplungsfederstift
(Bild 26).
(Bild 27).
•
Schaukeln Sie das Fahrzeug seitlich, um die
Aufhängung zu stabilisieren.
•
Stellen Sie sicher, dass das Fahrzeug nur den Fahrer
als Last hat.
•
Reinigen Sie die Scheinwerfer und den mattweißen
Hintergrund.
4. Markieren Sie die vertikale Fahrzeug-Mittellinien auf
dem Hintergrund
g032912
1. Vertikale Mittellinie des
linken Scheinwerfers
2. Mittellinie des Fahrzeugs
3. Vertikale Mittellinie des
rechten Scheinwerfers
4. Horizontale Mittellinie des
Scheinwerfers
5. Markieren Sie die vertikale Mittellinie des Scheinwerfers
auf dem Hintergrund
6. Markieren Sie die horizontale Mittellinie des
Scheinwerfers auf dem Hintergrund
Hinweis: Die horizontale Mittellinie des
Scheinwerfers sollte dem Abstand vom Boden zur
Mitte des Scheinwerfers entsprechen.
7. Stellen Sie die Scheinwerfer des Schneeschilds ein, bis
der hellste Teil der Abblendlichter am Schneeschild
ausgerichtet ist, wie in
8. Ziehen Sie die vier Schrauben an, mit denen jeder
Scheinwerfer an den Scheinwerferhalterungen befestigt
ist, und ziehen sie bis auf 8 N·m an.
17
(Bild 28).
Bild 28
5. Hellste Punkte
6. Abstand zwischen den
Scheinwerfermitten
7. Abstand vom Boden bis zu
den Scheinwerfermitten
(Bild 28).
(Bild 28).
Bild 28 abgebildet.
g032936
