Fahrzeuge Mit Vier Scheinwerfern - Boss Rt3 Htx Installationsanweisungen

1. Fahrzeugscheinwerfer
2. Scheinwerferadapter
3. Schwarzer Anschluss
2. Schließen Sie den Scheinwerfer-Adapter an der
Rückseite des linken Scheinwerfers am Fahrzeug an
(Bild 21).
3. Schließen Sie den schwarzen Anschluss vom
Scheinwerfer-Adapter am langen Kabelbaum an
21).
4. Schließen Sie den blauen Anschluss vom
Scheinwerfer-Adapter am blauen Anschluss am langen
Kabelbaum an (Bild
5. Schließen Sie das freie Ende des Scheinwerfer-Adapters
am vorher abgeschlossenen Anschluss am Kabelbaum
des Fahrzeugs an (Bild
6. Wiederholen Sie die Schritte
Fahrzeugscheinwerfer.
7. Setzen Sie das Befestigen des Kabelbaums von Schritt
5 von Befestigen des Kabelbaums (Seite 10)

Fahrzeuge mit vier Scheinwerfern

1. Trennen Sie die Kabelbaumanschlüsse an der Rückseite
der linken Scheinwerfer am Fahrzeug ab

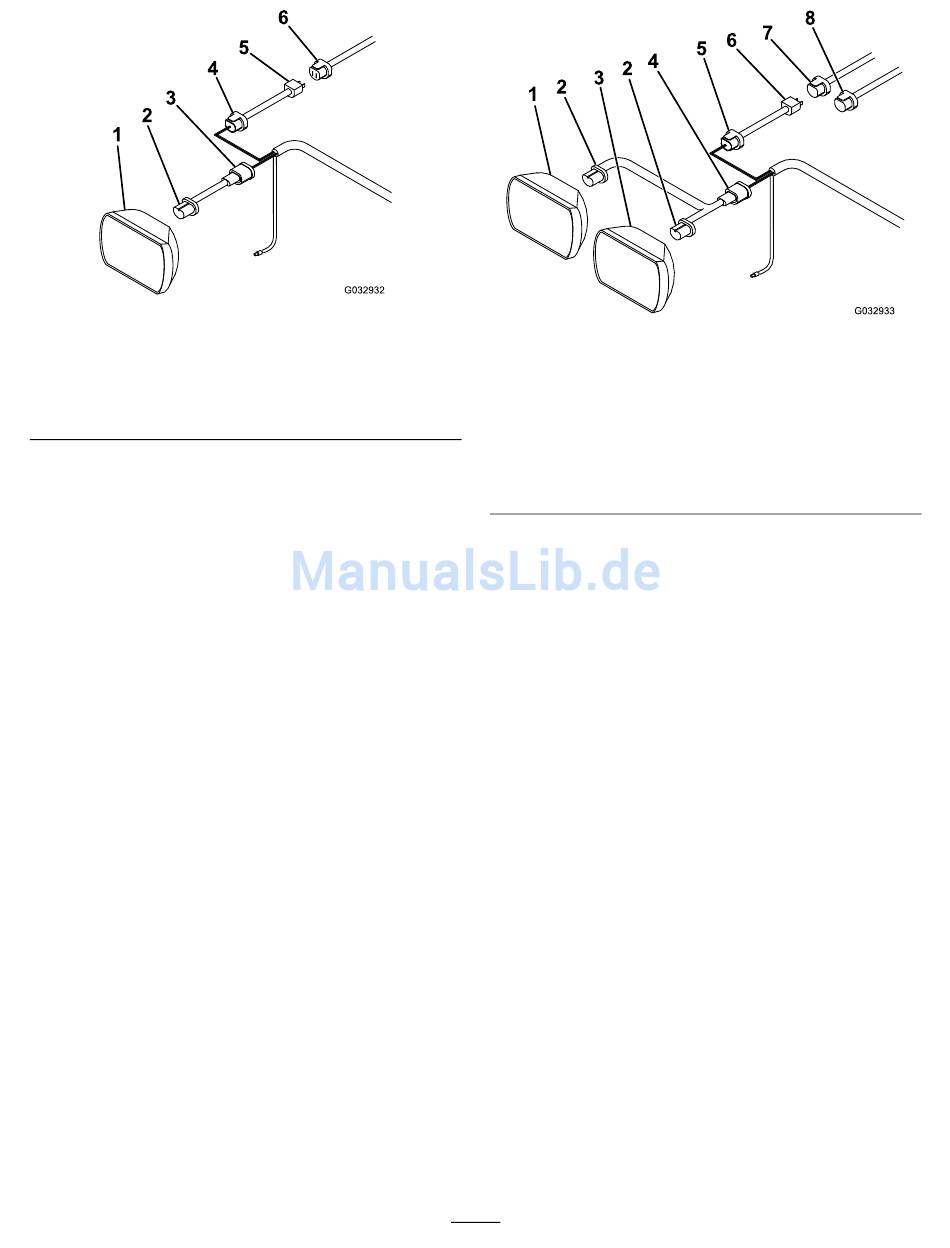

Bild 21
4. Blauer Anschluss
5. Scheinwerferadapter
6. Kabelbaumanschluss des
Fahrzeugs
21).
21).
1 bis 5 für den rechten
fort.
(Bild
g032932
1. Äußerer Fahrzeugschein-
werfer
2. Scheinwerferadapter
3. Äußerer Fahrzeugschein-
werfer
4. Schwarzer Anschluss
2. Schließen Sie die zwei Enden des Scheinwerfer-
(Bild
Adapters an der Rückseite der linken Scheinwerfer am
Fahrzeug an
3. Schließen Sie den schwarzen Anschluss vom
Scheinwerfer-Adapter am langen Kabelbaum an
22).
4. Schließen Sie den blauen Anschluss vom
Scheinwerfer-Adapter am blauen Anschluss am langen
Kabelbaum an
5. Schließen Sie das freie Ende des Scheinwerfer-Adapters
am vorher abgeschlossenen Anschluss für das
Abblendlicht am Kabelbaum des Fahrzeugs an
22).
6. Fetten Sie den vorher abgeschlossenen Anschluss
für das Fernlicht am Kabelbaum des Fahrzeugs ein,
stecken ihn ein und befestigen ihn
Hinweis: Dieser Anschluss wird nicht verwendet.
22).
7. Wiederholen Sie die Schritte
Fahrzeugscheinwerfer.
8. Setzen Sie das Befestigen des Kabelbaums von Schritt
5 von
14
Bild 22
5. Blauer Anschluss
6. Scheinwerferadapter
7. Anschluss für
Fahrzeugabblendlicht
8. Anschluss für
Fahrzeugfernlicht
(Bild 22).
(Bild 22).
1 bis
Befestigen des Kabelbaums (Seite 10)
g032933
(Bild
(Bild
(Bild 22).
6 für die rechten
fort.
