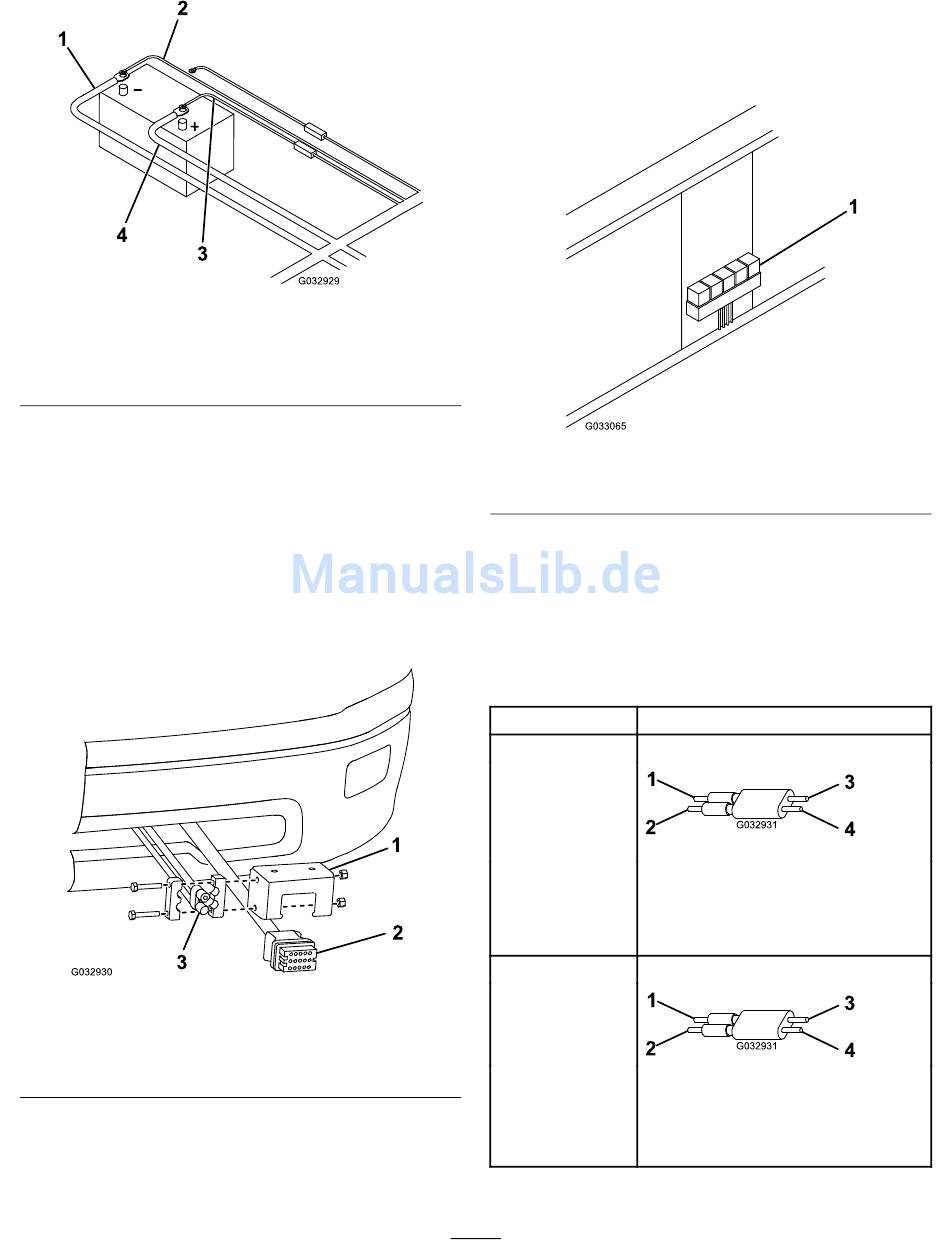

Boss RT3 HTX Installationsanweisungen Seite 12

1. Schwarzes Strom- bzw.
Erdungskabel
2. Braunes Kabel
24. Schließen Sie das braune Kabel am Minuspol der
Batterie an (Bild 18).
25. Schließen Sie das freie Ende des Batteriekabels am
Pluskabel (+) der Batterie an
26. Schließen Sie das rote, gesicherte Kabel am Pluspol (+)
der Batterie an (Bild
27. Befestigen Sie den Kabelbaumanschluss des
Schneeschilds an der Fahrzeugseite mit der
Befestigungshalterung für den Steuerkabelbaum am
unteren Teil der Stoßstange an
1. Befestigungshalterung für
Steuerkabelbaum
2. Schneeschildanschluss
28. Befestigen Sie den schwarzen und roten Strom- bzw.
Erdungsanschluss an der Befestigungshalterung des
Steuerkabelbaums (Bild
Bild 18
3. Rotes, gesichertes Kabel
4. Batteriekabel
(Bild 18).
18).
(Bild 19).
Bild 19
3. Strom- bzw.
Erdungsanschluss
19).
29. Befestigen Sie das Relaispack mit vier Blechschrauben
an der Innenseite des Motorraums
Hinweis: Stellen Sie sicher, dass das Relaispack
aufrecht montiert ist.
g032929
G033065
1. Relaispack
30. Suchen Sie den Anschluss für die Fahrzeugoption und
fluchten ihn gemäß der Tabelle unten aus:
Hinweis: Wenn Ihr Fahrzeug nicht in der Tabelle
aufgeführt ist, verwenden Sie die Standardausrichtung.
Hinweis: Wenn der Anschluss für die Fahrzeugoption
nicht richtig ausgerichtet ist, funktionieren die Lampen
am Schneeschild nicht richtig.
Modelle
Ford Modelle ab
Modelljahr 1992
GM Modelle ab
Modelljahr 1988
Dogde Modelle ab
Modelljahr 2003
Dodge Modelle mit
vier Scheinwerfern
GM Modelle
g032930 bis Modelljahr
1987 mit vier
Scheinwerfern
Ford Modelle,
Modelljahr 1987 bis
1991 (Birne 9004)
Dodge Modelle,
Modelljahr 1994
bis 2002 mit zwei
Scheinwerfern
(Birne 9004)
12
(Bild
Bild 20
Ausrichtung
Standardausrichtung
1. Rot/gelbes 3. Rot/gelbes
Kabel Kabel
2. Weiß/gelbes 4. Weiß/gelbes
Kabel Kabel
Umgekehrte Ausrichtung
1. Weiß/gelbes 3. Rot/gelbes
Kabel Kabel
2. Rot/gelbes 4. Weiß/gelbes
Kabel Kabel
20).
1
g033065
