Boss RT3 HTX Installationsanweisungen Seite 11

Beschädigung des Fahrzeugs oder Schneeschilds
zu vermeiden.
1. Schneeschild-Steuergerät
2. Steuergerätanschluss
3. Schwarz/rotes Kabel
12. Schließen Sie die zwei schwarzen Kabel am
Scheinwerferkippschalter an
13. Legen Sie fest, an welcher Stelle Sie den
Scheinwerferkippschalter befestigen und reinigen Sie
den Bereich gründlich.
Hinweis: Lassen Sie den Bereich nach dem Reinigen
ganz austrocknen.
14. Entfernen Sie das Trägermaterial und drücken Sie
den Kippschalter für 30 Sekunden auf den sauberen
Bereich am Armaturenbrett.
15. Stecken Sie den Anschluss des Schneeschild-
Steuergeräts in das Schneeschild-Steuergerät ein.
16. Befestigen Sie das Schneeschild-Steuergerät, siehe
Befestigen des Schneeschild-Steuergeräts (Seite
17. Schließen Sie das schwarz/rote Kabel an eine verkeilte
Zündquelle mit mehr als 12 Volt an.
Hinweis: Wenn Sie das Kabel an eine nicht verkeilte
Quelle anschließen, kann die Batterie entladen werden.
18. Schließen Sie das weiß/schwarze Kabel vom
langen Kabelbaum an den kleinen Pol an der
Pumpenstromspule an

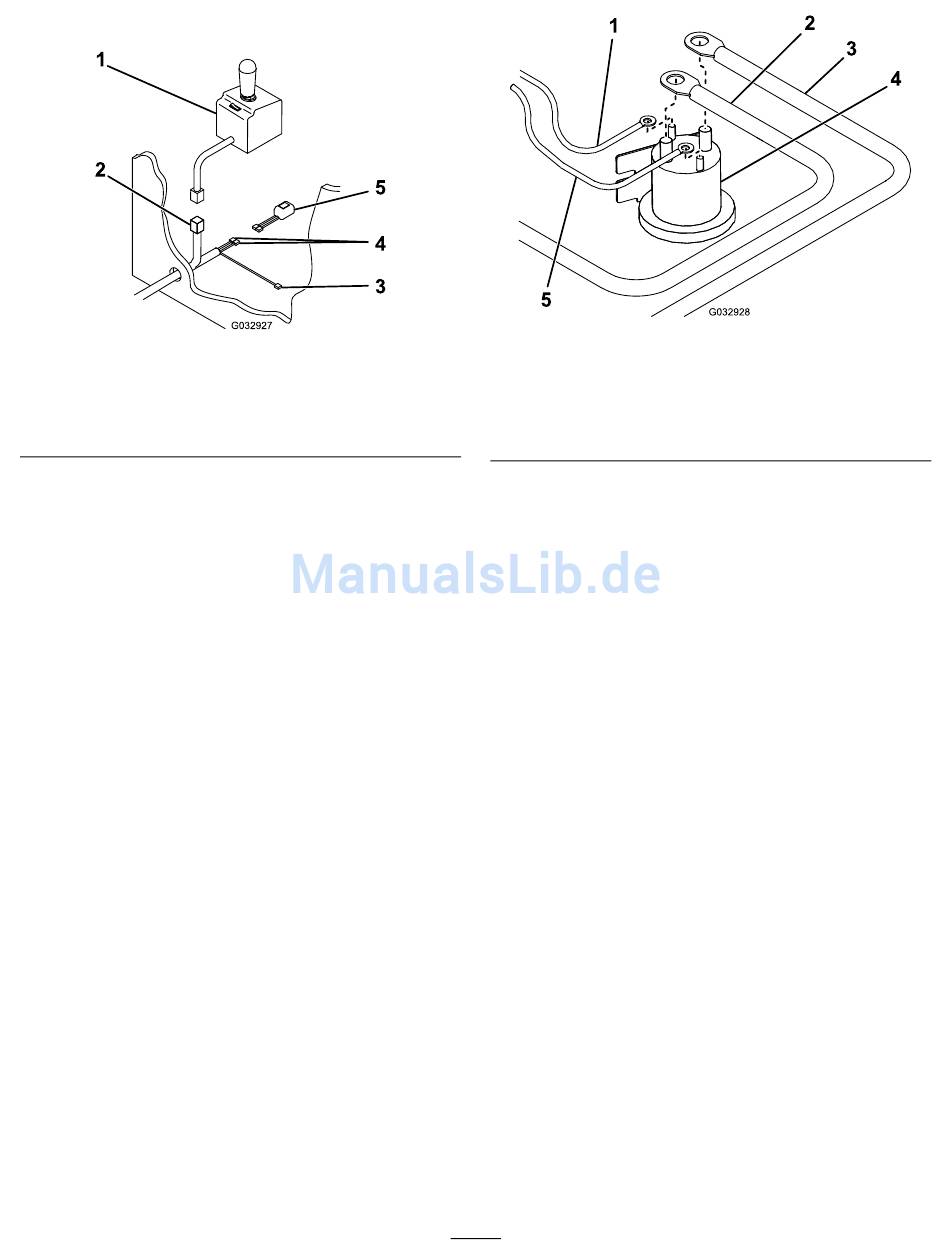

Bild 16
4. Schwarze Kabel
5. Scheinwerferkippschalter
(Bild 16).
(Bild 17).
g032927
1. Weiß/schwarzes Kabel
2. Batteriekabel
3. Rotes Strom-
/Erdungskabel
19. Schließen Sie das braune Kabel vom langen Kabelbaum
an den anderen kleinen Pol an der Pumpenstromspule
an (Bild
Hinweis: Die Kabel können an jeden der kleinen
Pole angeschlossen werden, sollten sich aber nicht an
demselben Pol angeschlossen sein.
20. Befestigen Sie die Pumpenstromspule innen am
Motorraum des Fahrzeugs; stellen Sie sicher, dass sie
aufrecht bleibt und nicht das Gehäuse, die Haube oder
andere leitende Materialien des Fahrzeugs berührt.
21. Schließen Sie das rote Strom- bzw. Erdungskabel am
großen Pol an der Pumpenstromspule an
22. Schließen Sie das Batteriekabel am anderen großen Pol
an der Pumpenstromspule an
15).
Hinweis: Die Kabel können an jeden der großen
Pole angeschlossen werden, sollten sich aber nicht an
demselben Pol angeschlossen sein.
23. Schließen Sie das schwarze Strom- bzw. Erdungskabel
am Minuspol (-) der Batterie an
11
Bild 17
4. Pumpenstromspule
5. Braunes Kabel
17).
(Bild
(Bild
g032928
(Bild 17).
17).
18).
