2. Reinigen Sie die Stelle mit dem mitgelieferten
Alkoholwischtuch und trocknen sie mit einem Stoff-
oder Papiertuch.
3. Reinigen Sie die Rückseite der Drehbefestigung
24) mit dem Alkoholwischtuch und trocknen sie.
1. Drehbefestigung
4. Entfernen Sie das Trägermaterial von einer Seite des
Klebematerials und bringen es an der Rückseite der
Drehbefestigung an.
5. Entfernen Sie das restliche Trägermaterial vom
Klebematerial der Drehbefestigung und drücken Sie
die Drehbefestigung für 30 Sekunden auf den sauberen
Bereich am Armaturenbrett.
Wichtig: Nach dem Anbringen der Befestigung
wird das Klebematerial beim Entfernen zerstört.
6. Reinigen Sie die Rückseite des Steuergeräts mit dem
Alkoholwischtuch und trocknen es.
7. Entfernen Sie das Trägermaterial von einer Seite des
Klebematerials und bringen es an der Rückseite der
Befestigungsnase an
8. Entfernen Sie das restliche Trägermaterial vom
Klebematerial des Steuergeräts und drücken Sie die
Befestigungsnase für 30 Sekunden auf das Steuergerät.
9. Lassen Sie die Drehbefestigung für 72 Stunden in
Ruhe und schieben Sie dann das Steuergerät in die
Befestigungshalterung.
Wichtig: Wenn Sie das Steuergerät sofort
anbringen, kann das Klebematerial versagen.
10. Setzen Sie das Befestigen des Kabelbaums von Schritt
17
von
Befestigen des Kabelbaums (Seite 10)
Montieren des Schneepflugs
Hinweis: Das Fahrzeug muss vor dem Starten dieses
Schritts laufen.
1. Aktivieren Sie das F
Schneeschilds.
2. Fluchten Sie das Fahrzeug mit dem Schneepflug aus
und fahren Sie langsam vorwärts, bis der untere Stift
die Stiftaufnahme der Druckstange berührt

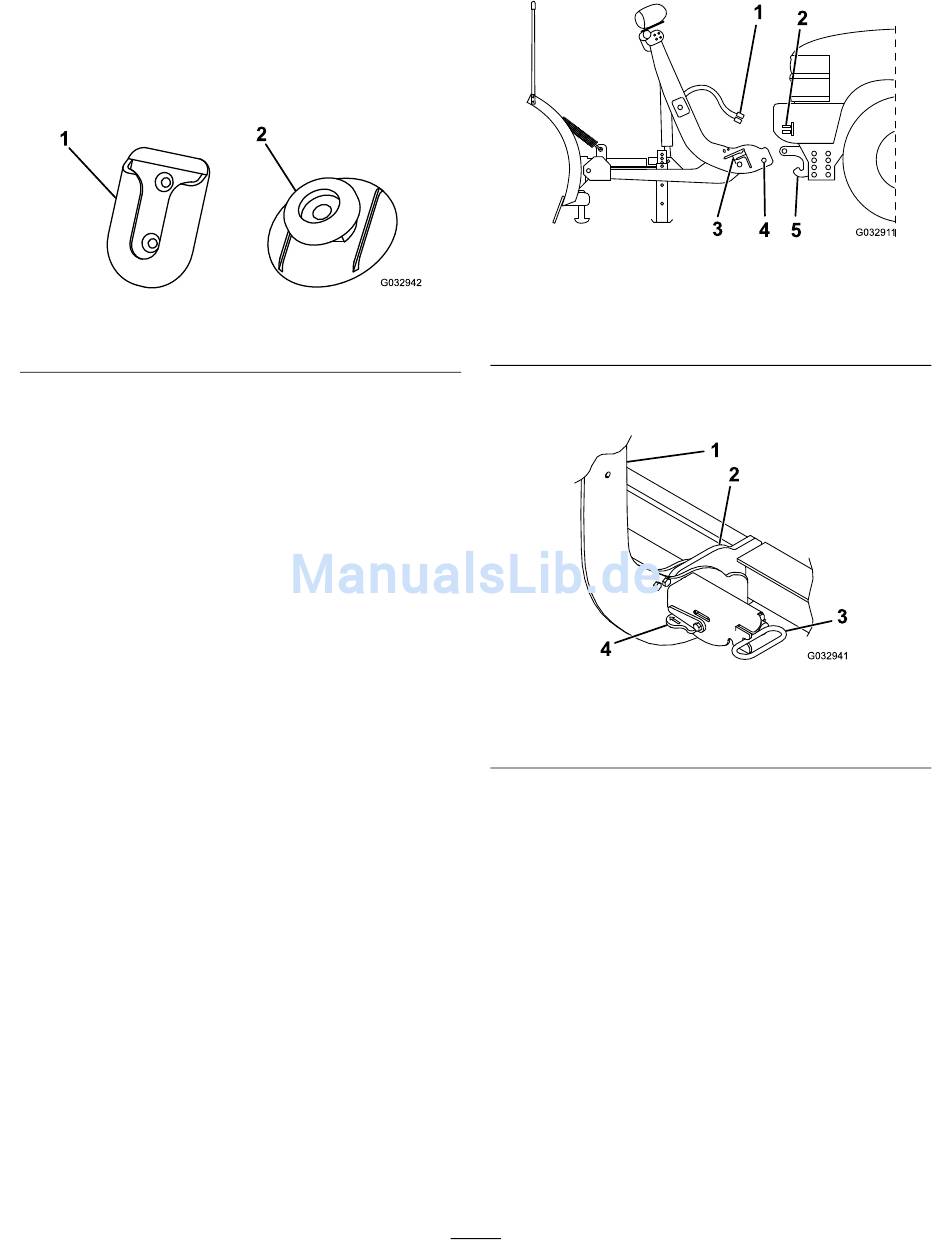

Bild 24
2. Befestigungsnase
(Bild
24).
-Feature am Steuergerät des
LOAT
(Bild
(Bild
1. Schneeschild-Kabelbaum
g032942
2. Fahrzeugkabelbaum
3. Kupplung
3. Stellen Sie die Hebel an den Kupplungen in die
E
-Stellung
IN
1. Kupplungssäule
2. Stiftaufnahme
4. Nehmen Sie den Staubdeckel des elektrischen
Anschlusses ab und schließen den Kabelbaum des
Schneeschilds am Fahrzeugkabelbaum an
5. Drücken Sie den SmartHitch2-Schalter an der Seite der
Kupplungssäule nach oben und heben Sie die Säule an,
bis die Federstifte der Kupplung einrasten
fort.
25).
16
Bild 25
4. Unterer Stift
5. Stiftaufnahme
(Bild
26).
Bild 26
3. Kupplungsfederstift
4. Kupplungshebel
g032911
g032941
(Bild
25).
(Bild
27).
