Systembeschreibung

4
Einschalten: Das Einschalten vom Manometer ist mit Jeder Taste möglich.

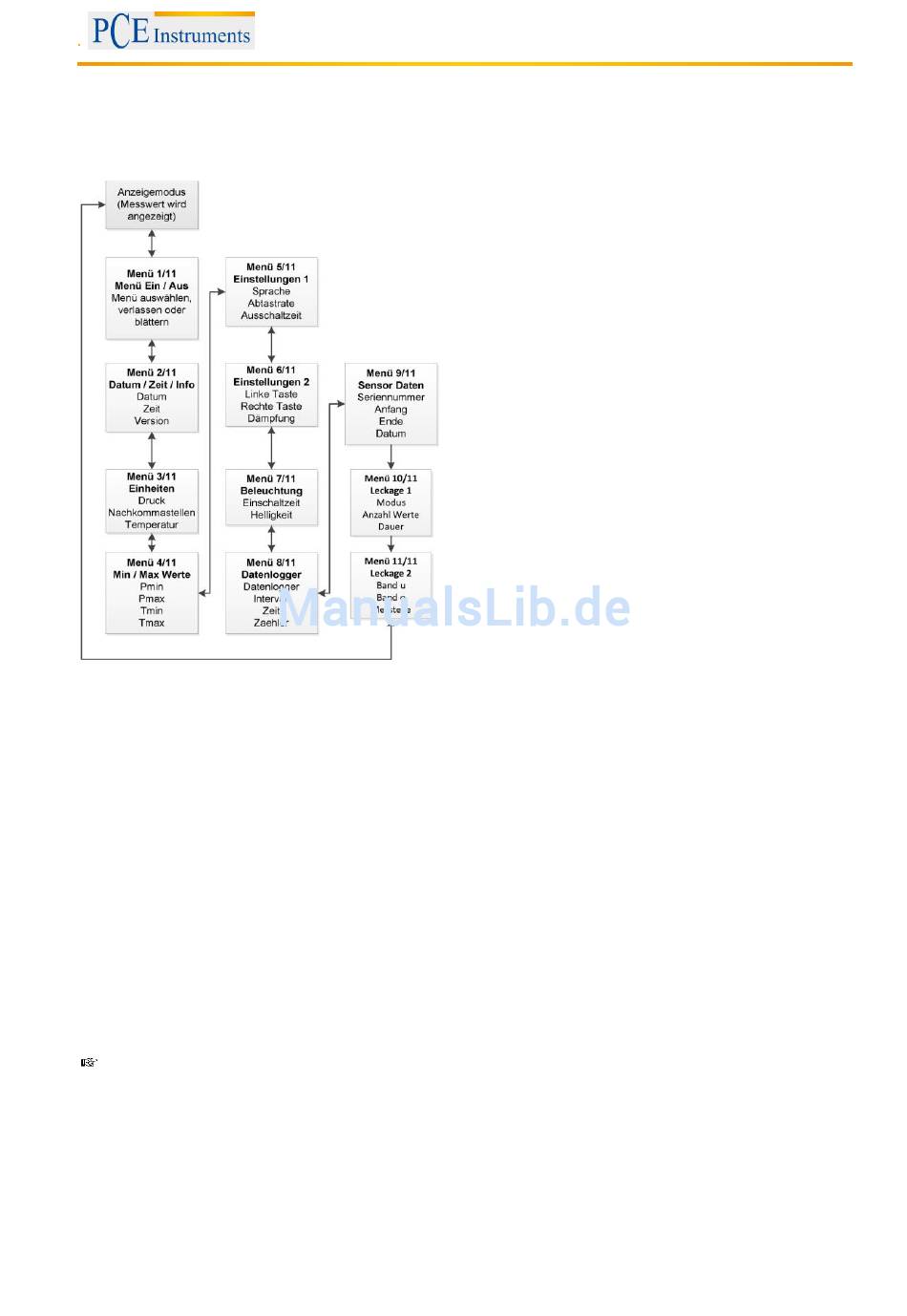

4.1 Aufbau des Menüsystems
4.2 Menüliste
Linke Taste: ist eine Funktionstaste und kann im Menü 6 konfiguriert werden. Start-, Licht-, Zero-,
Reset- oder Min-Funktion kann der Taste zugeordnet werden. Die konfigurierte Funktion ist im
Anzeigemodus aktiv. Halten Sie die Taste ca. 2 Sekunden lang, um die Funktion zu aktivieren. Im
Bedienmodus bewegen Sie sich im Menüsystem rückwärts "<<" bzw. verkleinern Sie den Einstellwert.
Rechte Taste: ist eine Funktionstaste und kann im Menü 6 konfiguriert werden. Stop-, Licht-, Zero-,
Reset- und Max-Funktion können der Taste zugeordnet werden. Halten Sie die Taste ca. 2 Sekunden
lang, um die Funktion zu aktivieren. Im Bedienmodus bewegen Sie sich im Menüsystem vorwärts ">>"
bzw. erhöhen Sie den Einstellwert.
Menü-Taste: durch Drücken dieser Taste "Menü" gelangen Sie in den Bedienmodus; außerdem dient
sie zur Auswahl der einzelnen Menüpunkte "Edit" bzw. zur Bestätigung der eingestellten Werte "Next".
Zur Konfiguration der einzelnen Menüpunkte ist mit Hilfe der Linke Taste "<<" oder Rechte Taste ">>"
der gewünschte Menüpunkt einzustellen. Bestätigen Sie diesen anschließend mit der Menü-Taste
"Edit" der Menüpunkt wird markiert und die Konfiguration kann beginnen.
Um einen eingestellten Wert zu speichern muss ebenfalls die Menü-Taste "Next" gedrückt werden. Um
das Menü zu verlassen drücken Sie die Menü-Taste so oft bis die Markierung der einzelnen
Menüpunkte erlöschen ist und wählen Sie mit der Linke Taste "<<" oder Rechte Taste ">>" das Menü 1
und drücken Sie die Menü-Taste erneut "Exit". Der Bedienmodus wird auch nach ca. 1 min automatisch
verlassen.
Änderungen werden erst nach Betätigung der Menü-Taste "Next" und nach Verlassen des
Menüpunktes wirksam. Beim Verlassen des gesamten Menüsystems werden die eingestellten
Parameter noch einmal in Abhängigkeit zueinander und in Bezug auf die Kenndaten des
Gerätes überprüft. Bei der Konfiguration der Einheit erfolgt eine Umrechnung des Messbereichs in
die neue Einheit erst nach Verlassen des Menüsystems. Je nach Druckbereich können auch ggf.
nicht alle Einheiten verwendet werden.
