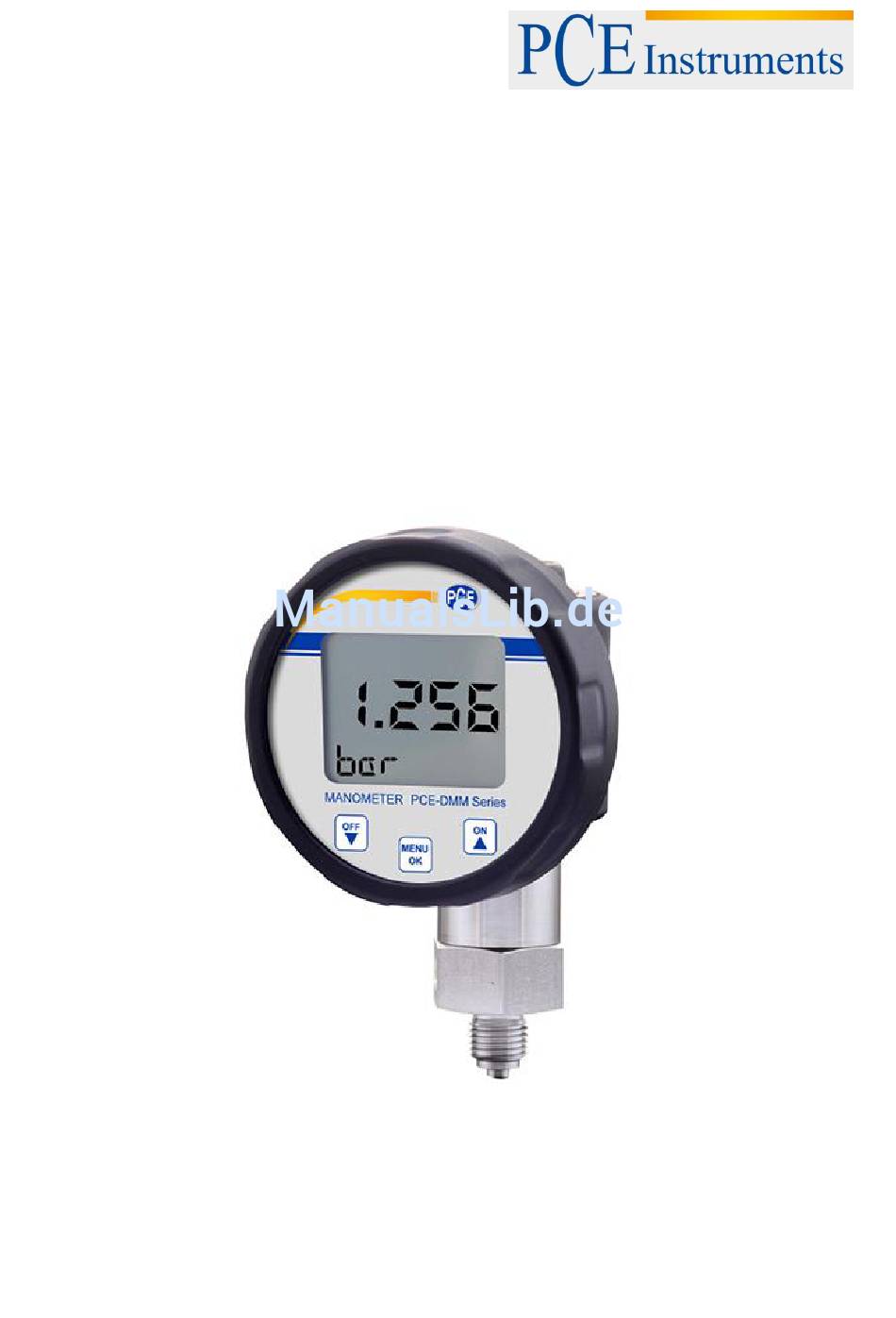

Bedienungsanleitung
Digitalmanometer PCE-DMM 20 / PCE-DMM 21 /
PCE-DMM 50 / PCE-DMM 51
Version 1.0
Erstelldatum 02.08.2016
Letzte Änderung 17.08.2016
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-DMM 20
Inhaltszusammenfassung für PCE Instruments PCE-DMM 20
- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalmanometer PCE-DMM 20 / PCE-DMM 21 / PCE-DMM 50 / PCE-DMM 51 Version 1.0 Erstelldatum 02.08.2016 Letzte Änderung 17.08.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Informationen zur Betriebsanleitung ................... 3 Verwendete Symbole ......................... 3 Zielgruppe ........................... 3 Haftungsbeschränkung ....................... 3 Bestimmungsgemäße Verwendung ................... 3 Verpackungsinhalt ........................4 Produktidentifikation ........................4 UL – Zulassung .......................... 4 Sicherheitsinformationen ..................4 Montage- u. Sicherheitshinweise ....................4 Montageschritte allgemein...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Digitalmanometers von PCE Instruments entschieden haben. Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Informationen zum sachgemäßen Umgang mit dem Gerät. Lesen Sie diese Betriebsanleitung deshalb vor Montage und Inbetriebnahme genau durch. -
Seite 4: Verpackungsinhalt
BETRIEBSANLEITUNG Verpackungsinhalt Überprüfen Sie, dass alle aufgelisteten Teile im Lieferumfang unbeschadet enthalten sind und entsprechend Ihrer Bestellung geliefert wurden: - Digitalmanometer - Montageanleitung Produktidentifikation Zur Identifikation des Gerätes dient das Typenschild. Die wichtigsten Daten können diesem entnommen werden. Der Bestellcode dient zur eindeutigen Identifikation Ihres Produkts. Die Programmversion der Betriebssoftware wird nach dem Einschalten des Gerätes im Display für ca. -
Seite 5: Montageschritte Für Anschlüsse Nach Din 3852
BETRIEBSANLEITUNG Montageschritte für Anschlüsse nach DIN 3852 VERWENDEN SIE KEIN ZUSÄTZLICHES DICHTMATERIAL WIE WERG, HANF ODER TEFLONBAND! - Vergewissern Sie sich, dass der O-Ring unbeschadet in der vorgesehenen Nut sitzt. - Achten Sie darauf, dass die Dichtfläche des aufzunehmenden Teils eine einwandfreie Oberfläche besitzt. -
Seite 6: Spezifikationen
BETRIEBSANLEITUNG Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Dieses Benutzer-Handbuch wird von der PCE Deutschland ohne jegliche Gewährleistung veröffentlicht. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die sich in unseren Allgemeinen Geschäftsbedingungen finden lassen. -
Seite 7: Lieferumfang
LC Display Spannungsversorgung 2 x 3,6 V Lithium Batterie (1/2 AA) Batterielebensdauer 1,5 Jahre Standby Schutzart IP65 Prozessanschluss (wählbar) G 1/2 " G 1/4 " 1/4 " NPT 1/2 " NPT Gewicht ca. 300 g Lieferumfang 1 x Einbau-Messinstrument PCE-DMM 20... -
Seite 8: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Aufbau des Menüsystems... -
Seite 9: Menüliste
BETRIEBSANLEITUNG Menüliste 1 P MIN Minimaldruckanzeige ▼–Taste: setzt den aktuell anliegenden Druck als Minimalwert ▲–Taste: setzt den Wert auf Null 2 P MAX Maximaldruckanzeige ▼–Taste: setzt den aktuell anliegenden Druck als Maximalwert ▲–Taste: setzt den Wert auf Null 3 LOWER Anzeige Messbereichanfang Dieser Wert wurde bei der Bestellung ausgewählt und kann nicht verändert werden. -
Seite 10: Erstinbetriebnahme
BETRIEBSANLEITUNG Erstinbetriebnahme WARNUNG! Vor der Inbetriebnahme ist zu überprüfen, ob das Gerät ordnungsgemäß installiert wurde und sicherzustellen, dass es keine sichtbaren Mängel aufweist. WARNUNG! Das Gerät darf nur von qualifiziertem Fachpersonal in Betrieb genommen werden, welches die Betriebsanleitung gelesen und verstanden hat! WARNUNG! Das Gerät darf nur innerhalb der Spezifikation betrieben werden! (Vergleichen Sie hierzu die technischen Daten im Datenblatt.) Bedien- und Anzeigeelemente... -
Seite 11: Wartung
Reinigungslösung und einem weichen Pinsel oder Schwamm gesäubert werden. Falls die Membrane verkalkt ist, wird empfohlen die Entkalkung von durch führen zu lassen. PCE Instruments Beachten Sie dies bezüglich das Kapitel Service/Reparatur. Eine falsche Reinigung kann zu irreparablen Schäden an der Messzelle führen. Benutzen Sie deshalb niemals spitze Gegenstände oder Druckluft zum Reinigen der Membrane. -
Seite 12: Garantiebedingungen
BETRIEBSANLEITUNG Garantiebedingungen Die Garantiebedingungen unterliegen der gesetzlichen Gewährleistungsfrist von 24 Monaten, gültig ab Auslieferdatum. Bei unsachgemäßer Verwendung, Veränderung oder Beschädigung des Gerätes schließen wir jegliche Garantieansprüche aus. Beschädigte Membranen werden nicht als Garantiefall anerkannt. Ebenso besteht kein Anspruch auf Garantieleistungen, wenn die Mängel aufgrund des normalen Verschleißes entstanden sind.
