4.3

Erstinbetriebnahme

Vor Erstinbetriebnahme entnehmen Sie die Isolationsfolie aus dem Batteriefach.
Vor der Inbetriebnahme ist zu überprüfen, ob das Gerät ordnungsgemäß installiert wurde und
sicherzustellen, dass es keine sichtbaren Mängel aufweist.
Das Gerät darf nur von qualifiziertem Fachpersonal in Betrieb genommen werden, welches die
Betriebsanleitung gelesen und verstanden hat!
Das Gerät darf nur innerhalb der Spezifikation betrieben werden! (Vergleichen Sie hierzu die
technischen Daten im Datenblatt.)
4.4

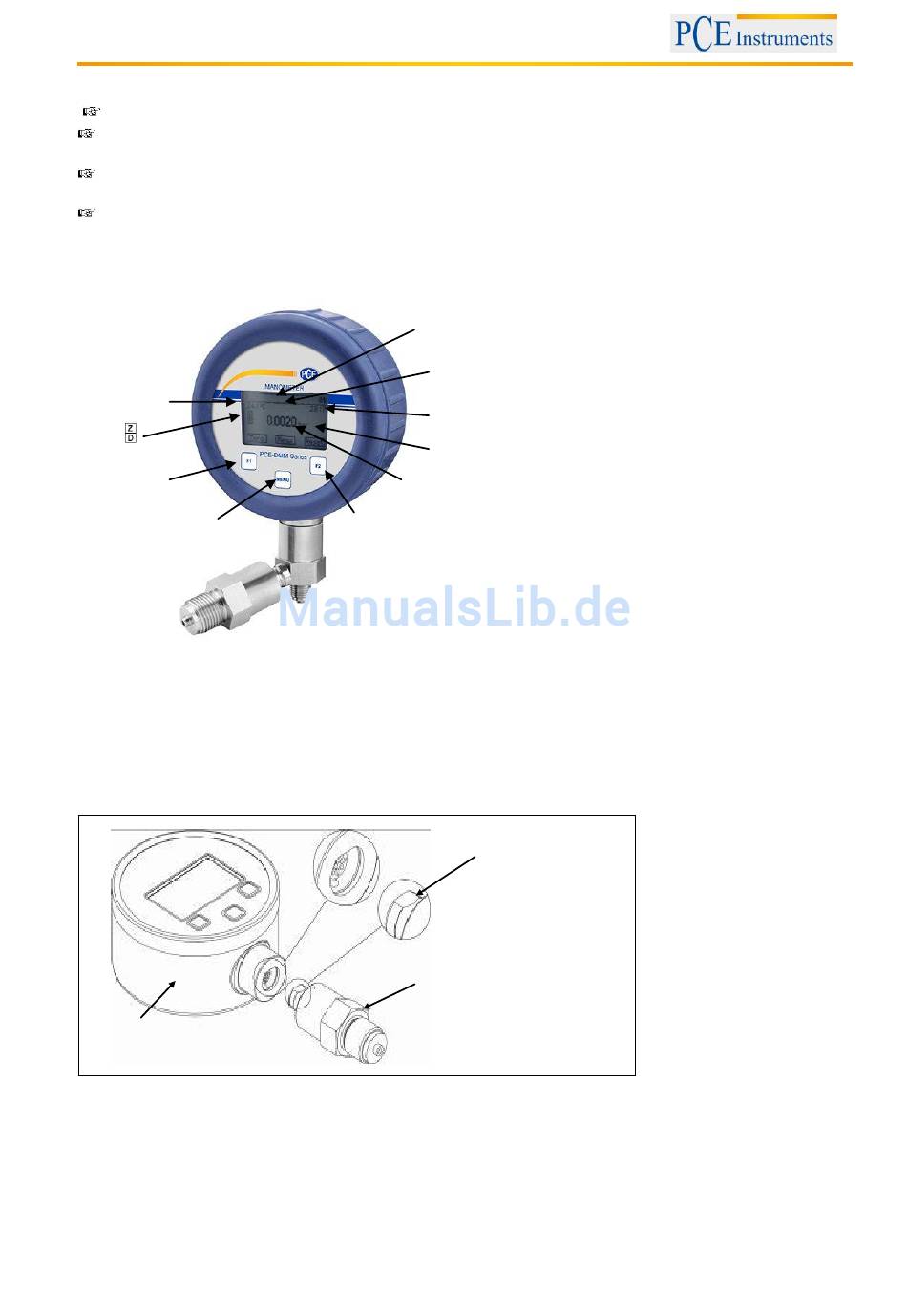

Bedien- und Anzeigeelemente

Temperatur
Linke-Taste
Menü-Taste
Die Anzeige des Messwertes sowie das Konfigurieren der einzelnen Parameter erfolgt menügesteuert
über ein graphikfähiges LC-Display. Die einzelnen Funktionen lassen sich anhand von drei frontseitig
angeordneten Drucktasten einstellen.
Das Menüsystem ist in sich geschlossen, dadurch kann man sowohl vorwärts als auch rückwärts durch
die einzelnen Einstellungsmenüs "blättern", um zu dem gewünschten Einstellungspunkt zu gelangen.
4.5

Verbindung Anzeige mit Druckmessumformer- Modul

Anzeige
Verbinden Sie Anzeige mit Druckmessumformer-Modul wie folgt:
- führen Sie vorsichtig die Anzeige mit dem Druckmessumformer Modul zusammen.
- drücken Sie die Anzeige handfest auf das Druckmessumformer -Modul bis diese einrastet.
BETRIEBSANLEITUNG
Bargraph
Timer / Batterie
Uhrzeit
Display
Druckbereich
Rechte Taste
Verdrehsicherung
Druckmess-
umformer-Modul
