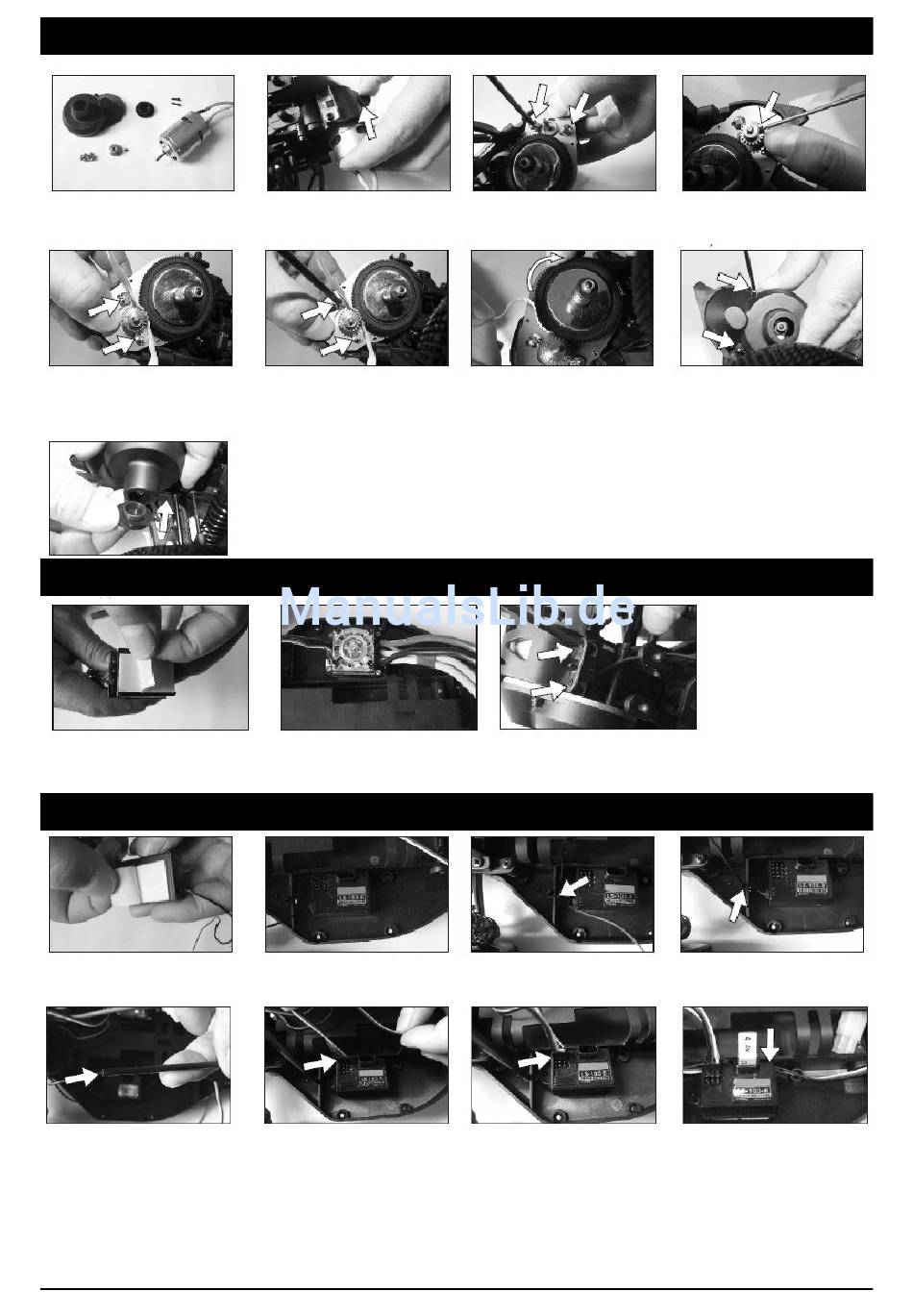

Einbau des Motors
Legen sie die benötigten Teile-
bereit.
Das Zahnflankenspiel sollte vor jeder Inbetriebnahme überprüft und ggf. nachjustiert werden. Nehmen Sie dazu einen
dünnen Papierstreifen und drehen es durch die beiden Zahnräder. Wenn das nicht geht, so ist das Spiel zu klein. Das
Papier muss durchgezogen werden und einen „gezackten" Muster aufweisen. Um das Zahnflankenspiel einzustellen,
lösen Sie zwei Schrauben an der Motorhalterung, richten den Motor aus und ziehen die Schrauben wieder fest.
Einbau des Elektronischen Fahrtenreglers (ESC)
Ziehen sie die Folie vom dop-
pelseitigem Klebband ab.
Einbau des Empfängers
Ziehen sie die Folie vom dop-
pelseitigem Klebband ab.
Ziehen sie den Empfängerkabel
durch das Antennenröhrchen.
©AMEWI
Bringen sie den Motor in Positi-
on, wie abgebildet.
Bringen Sie die Verschlusskap-
pe an.
Bringen Sie das ESC , wie
abgebildet, mit der Klebeseite
an dem Chassis an.
Bringen Sie den Empfänger,
wie abgebildet, mit der Klebe-
Stecken sie das Servo-
Anschlusskabel in den Port 1.
Befestigen sie den Motor mit
zwei Schrauben.
Schrauben Sie den EIN/AUS
Schalter wie auf der Abb. auf
das Chassis fest.
Ziehen sie den Empfängerkabel wie abgebildet durch die Anten-
nenhalterung.
Stecken sie das ESC -
Anschlusskabel in den Port 2.
7
Setzten sie das Motorritzel auf
die Motorwelle und ziehen sie
die Schraube fest.
Befestigen sie die Abdeckung
mit zwei Schrauben.
Stecken sie den Quarz in den
Empfänger.
